آزمایش حدود اتربرگ مزایایی مانند شناخت رفتار خاک، تعیین میزان خمیری بودن و بررسی تغییرات خاک در برابر رطوبت دارد و یکی از آزمایشهای مهم در مهندسی ژئوتکنیک محسوب میشود. این آزمایش برای بررسی ویژگیهای خاکهای ریز دانه و تعیین حدود تغییر حالت آنها در اثر تغییر میزان آب انجام میشود.
با استفاده از نتایج آزمایش میتوان حدود روانی، حد خمیری و شاخص خمیری خاک را مشخص کرد. در ادامه به مطالب بیشتری میپردازیم تا پایان با ما همراه باشید.
حدود اتربرگ یعنی چه؟
حدود اتربرگ مجموعهای از شاخصها برای بررسی رفتار و ویژگیهای خاکهای ریز دانه در شرایط مختلف رطوبتی است. این حدود نشان میدهند خاک با تغییر مقدار آب، چگونه از حالت جامد به نیمه جامد، خمیری و سپس مایع تغییر میکند.
آزمایش حدود اتربرگ بیشتر برای خاکهای رسی و سیلتی کاربرد دارد و اطلاعات مناسبی درباره میزان خمیری بودن و رفتار مهندسی خاک ارائه میدهد. نتایج این آزمایش در شناسایی و طبقهبندی خاک و بررسی ویژگیهای آن در پروژههای عمرانی اهمیت زیادی دارد.
|
پارامتر |
توضیحات |
کاربرد |
|
تعریف حدود اتربرگ |
مجموعهای از شاخصها برای بررسی رفتار و ویژگیهای خاکهای ریزدانه در شرایط مختلف رطوبتی است. |
شناخت رفتار خاک در برابر تغییرات رطوبت |
|
تغییر حالت خاک |
تغییر حالت خاک از جامد به نیمه جامد، خمیری و سپس مایع را در اثر افزایش رطوبت نشان میدهد. |
بررسی تغییر رفتار خاک با افزایش آب |
|
خاکهای مناسب |
بیشتر برای خاکهای رسی و سیلتی مورد استفاده قرار میگیرد. |
شناسایی ویژگیهای خاکهای ریز دانه |
حدود اتربرگ شامل چه پارامترهایی است؟
حدود اتربرگ از چند پارامتر اصلی تشکیل میشود که هر کدام محدوده مشخصی از رفتار خاک را در برابر تغییر رطوبت نشان میدهند. مهمترین این پارامترها حد روانی، حد خمیری و حد انقباض هستند. حد روانی، مرز بین حالت خمیری و مایع خاک را مشخص میکند؛ در حالی که حد خمیری مرز بین حالت نیمه جامد و خمیری است. اختلاف بین حد روانی و حد خمیری نیز به عنوان شاخص خمیری شناخته میشود و میزان دامنه خمیری بودن خاک را نشان میدهد.
دستگاه تحکیم خاک برای بررسی تغییر شکل و نشست نمونه خاک تحت بارگذاری تدریجی استفاده میشود و یکی از تجهیزات مهم آزمایشگاه مکانیک خاک است. برای خرید دستگاه تحکیم خاک و انتخاب مدل مناسب، مشخصات فنی محصولات را بررسی کنید.
نحوه انجام آزمایش حدود اتربرگ
برای انجام آزمایش، ابتدا نمونه خاک آماده و بخشهای درشتتر آن جدا میشود و سپس مقدار مناسبی آب به خاک اضافه میکنند تا مخلوطی یکنواخت به دست آید. برای تعیین حد روانی، بخشی از خمیر خاک داخل دستگاه کاساگرانده قرار گرفته و پس از ایجاد شیار، تعداد ضربههای لازم برای بسته شدن شیار در طول مشخص ثبت میشود.
با انجام آزمایش در چند رطوبت مختلف، رابطه بین تعداد ضربهها و درصد رطوبت بررسی شده و حد روانی تعیین میشود.
برای تعیین حد خمیری، مقداری از خاک مرطوب برداشته شده و روی سطح شیشهای به شکل رشتهای با قطر مشخص درمیآید. زمانی که رشته خاک در اثر غلتاندن به قطر حدود ۳ میلیمتر برسد و شروع به ترک خوردن و خرد شدن کند، رطوبت آن به عنوان حد خمیری در نظر گرفته میشود. حد انقباض نیز با بررسی تغییر حجم نمونه در هنگام خشک شدن به دست میآید.
این آزمایش میزان عبور آب از میان منافذ خاک را مشخص میکند و در مطالعات ژئوتکنیکی، طراحی زهکشی و بررسی رفتار خاک کاربرد دارد. برای تهیه تجهیزات اجرای آزمایش نفوذ پذیری خاک، گزینههای موجود را بررسی کنید.

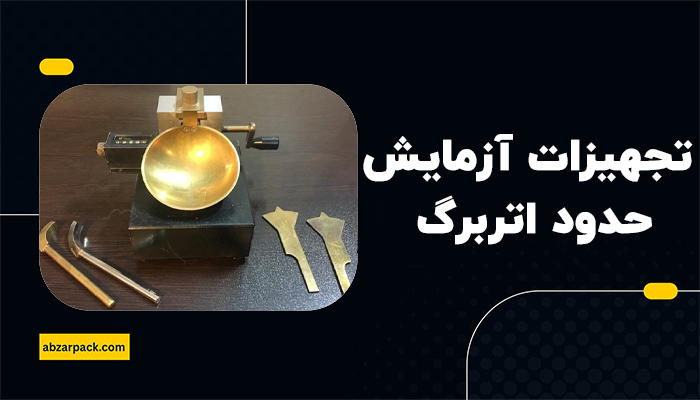

تجهیزات موردنیاز برای آزمایش حدود اتربرگ
برای اجرای دقیق آزمایش حدود اتربرگ به مجموعهای از تجهیزات آزمایشگاهی نیاز است که امکان آماده سازی نمونه، کنترل رطوبت و اندازهگیری پارامترهای مختلف را فراهم کنند. انتخاب و استفاده صحیح از تجهیزات، تاثیر مستقیمی بر دقت نتایج آزمایش دارد.
- دستگاه کاساگرانده: برای تعیین حد روانی خاک استفاده میشود.
- شیار زن استاندارد: برای ایجاد شیار یکنواخت در نمونه داخل کاپ دستگاه به کار میرود.
- ترازوی آزمایشگاهی: برای اندازهگیری دقیق جرم نمونهها استفاده میشود.
- آون یا گرمخانه: جهت خشک کردن نمونه و تعیین میزان رطوبت خاک کاربرد دارد.
- ظروف رطوبت: برای نگهداری و توزین نمونههای خاک قبل و بعد از خشک شدن استفاده میشوند.
- صفحه شیشهای: برای انجام عملیات غلتاندن نمونه در آزمایش حد خمیری مورد استفاده قرار میگیرد.
- کاردک و ابزارهای آماده سازی نمونه: برای مخلوط کردن، جابهجایی و آمادهسازی خمیر خاک کاربرد دارند.
- الک مناسب: برای جدا کردن ذرات درشت و آمادهسازی بخش ریز دانه نمونه استفاده میشود.
پس از آماده سازی تجهیزات، نمونه باید مطابق روش استاندارد آزمایش آماده شود تا خطاهای ناشی از نحوه اجرا کاهش پیدا کند. تمیز بودن وسایل، دقت ترازو و کنترل مناسب دما در زمان خشک کردن نیز برای دستیابی به نتایج قابل اعتماد اهمیت دارد.
تجهیزات آزمایشگاه خاک شامل انواع دستگاهها و ابزارهای موردنیاز برای آزمایشهایی مانند دانه بندی، تراکم، تحکیم و نفوذ پذیری است. انتخاب تجهیزات مناسب، دقت نتایج آزمایش را افزایش میدهد. برای خرید تجهیزات آزمایشگاه خاک، مجموعه تجهیزات موردنیاز خود را بررسی کنید.
نحوه محاسبه حدود اتربرگ
محاسبه حدود اتربرگ بر اساس دادههای حاصل از آزمایش رطوبت و رفتار نمونه خاک انجام میشود. درصد رطوبت هر نمونه از رابطه زیر به دست میآید:
درصد رطوبت = (جرم آب ÷ جرم خاک خشک) × 100
در آزمایش حد روانی، درصد رطوبت نمونهها در برابر تعداد ضربههای دستگاه کاساگرانده بررسی میشود. با رسم منحنی جریان، مقدار رطوبتی که متناظر با ۲۵ ضربه است، به عنوان حد روانی در نظر گرفته میشود.
حد خمیری نیز از میانگین درصد رطوبت نمونههایی به دست میآید که هنگام غلتاندن به قطر حدود ۳ میلیمتر رسیده و شروع به ترک خوردن یا خرد شدن کردهاند. سپس شاخص خمیری از رابطه زیر محاسبه میشود:
شاخص خمیری (PI) = حد روانی (LL) – حد خمیری (PL)
در صورت انجام آزمایش حد انقباض، تغییر حجم نمونه و رطوبت آن نیز بررسی میشود تا مقدار حد انقباض تعیین شود. در نهایت، نتایج به دست آمده در جدول آزمایش ثبت شده و برای تحلیل و طبقهبندی خاک مورد استفاده قرار میگیرند.
آزمایش CBR برای ارزیابی مقاومت خاک بستر و مصالح دانهای در برابر نفوذ بار به کار میرود و در طراحی روسازی راهها اهمیت زیادی دارد. برای تهیه تجهیزات موردنیاز آزمایش CBR، محصولات تخصصی را بررسی و انتخاب کنید.
حدود اتربرگ خاکهای مختلف
مقدار حدود اتربرگ در خاکهای مختلف یکسان نیست و به نوع کانیهای رسی، اندازه ذرات، ساختار خاک و میزان مواد ریز دانه آن بستگی دارد. خاکهای رسی معمولا حد روانی و شاخص خمیری بالاتری نسبت به خاکهای سیلتی دارند و در برابر تغییرات رطوبت رفتار خمیری بیشتری نشان میدهند.
در خاکهای دارای مقدار کم رس، دامنه خمیری معمولا محدودتر است و تغییر حالت آنها با تغییر رطوبت سریعتر اتفاق میافتد. بنابراین مقایسه حدود اتربرگ میتواند اطلاعات مناسبی درباره میزان خمیری بودن و رفتار خاکهای مختلف در اختیار مهندسان قرار دهد.
برای تعیین اندازه و درصد ذرات تشکیل دهنده خاک انجام میشود و در شناخت بافت و طبقهبندی خاک کاربرد دارد. برای اجرای دقیق این آزمایش، تجهیزات استاندارد اهمیت زیادی دارند. برای خرید تجهیزات و انجام آزمایش دانه بندی خاک، با کارشناسان فروش مشورت کنید.
حدود اتربرگ چه نقشی در طبقه بندی خاک دارد؟
حدود اتربرگ یکی از دادههای مهم در طبقهبندی مهندسی خاکهای ریز دانه محسوب میشود. با استفاده از حد روانی و شاخص خمیری میتوان خاک را در سیستمهای طبقهبندی مهندسی مانند USCS در گروههای مختلف قرار داد.
این اطلاعات به تشخیص خاکهای رسی، سیلتی و سایر خاکهای ریز دانه و ارزیابی رفتار آنها کمک میکند. همچنین مقدار شاخص خمیری میتواند میزان خمیری بودن خاک را مشخص کند و در پیش بینی رفتار خاک هنگام افزایش یا کاهش رطوبت کاربرد داشته باشد.
کاربردهای آزمایش حدود اتربرگ
آزمایش حدود اتربرگ یکی از آزمایشهای پرکاربرد مکانیک خاک است که نتایج آن در مراحل مختلف مطالعات ژئوتکنیکی مورد استفاده قرار میگیرد. این آزمایش علاوه بر کمک به شناسایی و طبقهبندی خاک، اطلاعاتی درباره رفتار خاک در شرایط مختلف رطوبتی ارائه میدهد.
- طبقه بندی خاکهای ریز دانه: برای تعیین گروه خاک در سیستمهای طبقهبندی مهندسی استفاده میشود.
- تعیین میزان خمیری بودن خاک: شاخص خمیری، دامنه رطوبتی حالت خمیری خاک را مشخص میکند.
- مطالعات ژئوتکنیکی: نتایج آزمایش در بررسی مشخصات خاک محل پروژه مورد استفاده قرار میگیرد.
- طراحی سازههای عمرانی: اطلاعات حاصل میتواند در ارزیابی رفتار خاک زیر سازهها مؤثر باشد.
- بررسی خاک بستر راهها: برای ارزیابی ویژگیهای خاکریز و لایههای زیرین روسازی کاربرد دارد.
- کنترل کیفیت مصالح خاکی: در پروژههای عمرانی برای بررسی مشخصات خاک مورد استفاده قرار میگیرد.
به طور کلی، نتایج حدود اتربرگ در کنار سایر آزمایشهای مکانیک خاک مانند دانه بندی، تراکم و تعیین وزن مخصوص تفسیر میشوند. ترکیب این اطلاعات، شناخت دقیقتری از رفتار مهندسی خاک و قابلیت استفاده از آن در پروژههای مختلف فراهم میکند.
گزارش کار آزمایش حدود اتربرگ
گزارش کار آزمایش حدود اتربرگ باید شامل مشخصات نمونه، هدف آزمایش، تجهیزات مورد استفاده و روش اجرای آزمایش باشد. دادههای مربوط به جرم نمونه تر و خشک، درصد رطوبت، تعداد ضربهها و نتایج حاصل از آزمایش حد خمیری باید به صورت منظم ثبت شوند.
در ادامه، حد روانی، حد خمیری و شاخص خمیری بر اساس دادههای به دست آمده محاسبه میشوند. در پایان نیز نتایج آزمایش تحلیل شده و گروه یا ویژگیهای خاک بر اساس حدود اتربرگ و سایر دادههای موجود مشخص میشود.
متن پایانی
آزمایش حدود اتربرگ یکی از آزمایشهای مهم در مهندسی ژئوتکنیک است که با تعیین حد روانی، حد خمیری و شاخص خمیری، اطلاعات مناسبی درباره رفتار خاکهای ریز دانه در برابر تغییرات رطوبت ارائه میدهد. نتایج این آزمایش در طبقه بندی خاک، بررسی میزان خمیری بودن و ارزیابی ویژگیهای مهندسی آن کاربرد دارد.
دقت در آماده سازی نمونه، اجرای مراحل آزمایش و محاسبه پارامترها تاثیر زیادی بر اعتبار نتایج نهایی دارد. در بخش نظرات سایت ابزار پک کامنت بگذارید تا کارشناسان به خوبی شما را راهنمایی کنند. همچنین لازم به ذکر است عیبیاب التراسونیک برای شناسایی و ارزیابی ناپیوستگیها و عیوب داخلی در قطعات و سازهها مورد استفاده قرار میگیرد و برای خرید عیب یاب التراسونیک ROMENCIO مدل RFD_MAX 40، مشاهده مشخصات و امکانات دستگاه کافیست کلیک نمایید.
