آزمایش مقاومت الکتریکی خاک یکی از مهمترین تست‌های مهندسی برق و ژئوتکنیک است که برای تعیین میزان مقاومت خاک در برابر عبور جریان الکتریکی انجام میشود. این آزمایش با دقت بالا، قابلیت اجرا در شرایط مختلف محیطی و ارائه اطلاعات کاربردی برای طراحی سیستمهای ارت، نقش مهمی در افزایش ایمنی و عملکرد تأسیسات الکتریکی دارد. در ادامه به مطالب بیشتری می‌پردازیم تا پایان با ما همراه باشید.
کاربرد مقاومت ویژه خاک
مقاومت ویژه خاک یکی از پارامترهای کلیدی در طراحی سیستمهای زمین (ارت) و حفاظت الکتریکی محسوب میشود. اطلاع از مقدار این پارامتر به مهندسان کمک میکند تا مناسبترین روش اجرای چاه ارت و تجهیزات حفاظتی را انتخاب کنند. همچنین نتایج این آزمایش در پروژه‌های صنعتی، ساختمانی و مخابراتی کاربرد گسترده‌ای دارد. کاربردهای مقاومت ویژه خاک عبارت‌اند از:
- طراحی و اجرای سیستم ارتینگ
- طراحی شبکه‌های انتقال و توزیع برق
- نصب دکل‌های مخابراتی
- احداث نیروگاه‌ها و پست‌های برق
- ارزیابی ایمنی تجهیزات الکتریکی
- طراحی سیستمهای حفاظت در برابر صاعقه
- مطالعات ژئوفیزیکی و زمین‌شناسی
به طور کلی، اندازهگیری مقاومت ویژه خاک باعث کاهش هزینه‌های اجرایی، افزایش ایمنی تجهیزات و بهبود عملکرد سیستمهای الکتریکی میشود. به همین دلیل انجام این آزمایش پیش از اجرای پروژه‌های برقی اهمیت زیادی دارد.
آزمایش تعیین چگالی ویژه خاک به منظور محاسبه وزن مخصوص ذرات جامد خاک انجام میشود و یکی از آزمون‌های پایه در مطالعات مکانیک خاک به شمار می‌رود. نتایج این آزمایش در تحلیل ویژگی‌های فیزیکی و مهندسی خاک کاربرد گسترده‌ای دارد. برای آشنایی بیشتر با روش انجام آزمایش تعیین چگالی ویژه خاک و تجهیزات موردنیاز، از صفحات تخصصی ما بازدید کنید.
روش اندازه گیری مقاومت ویژه الکتریکی

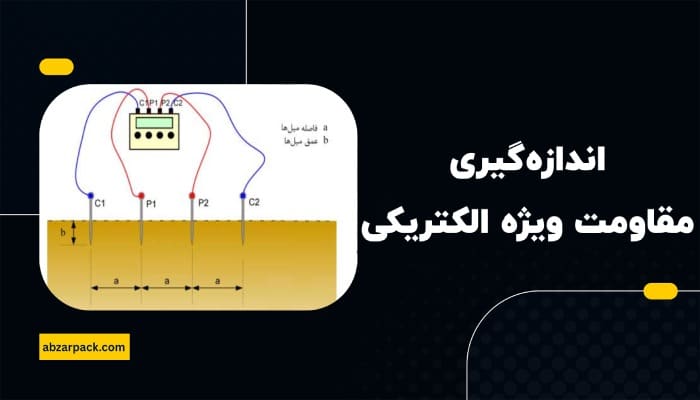

اندازهگیری مقاومت ویژه خاک معمولاً با استفاده از روش چهار الکترودی ونر (Wenner) انجام میشود. در این روش چهار میله فلزی با فاصله‌های مشخص در زمین قرار می‌گیرند و جریان الکتریکی از طریق دو الکترود خارجی به خاک تزریق میشود. سپس اختلاف پتانسیل ایجاد شده توسط دو الکترود داخلی اندازهگیری خواهد شد.
دستگاه تستر مقاومت زمین با استفاده از داده‌های جریان و ولتاژ، مقدار مقاومت ویژه خاک را محاسبه میکند. این روش به دلیل دقت بالا، سادگی اجرا و قابلیت استفاده در شرایط مختلف خاک، متداول‌ترین روش اندازهگیری مقاومت ویژه الکتریکی محسوب میشود.
تجهیزات آزمایشگاه خاک شامل مجموعه‌ای از دستگاه‌های تخصصی برای انجام آزمون‌های ژئوتکنیکی و کنترل کیفیت مصالح است. انتخاب تجهیزات استاندارد و کالیبره، دقت آزمایش‌ها و اعتبار نتایج را افزایش می‌دهد. برای خرید تجهیزات آزمایشگاه خاک و دریافت مشاوره تخصصی با ما ارتباط بگیرید.

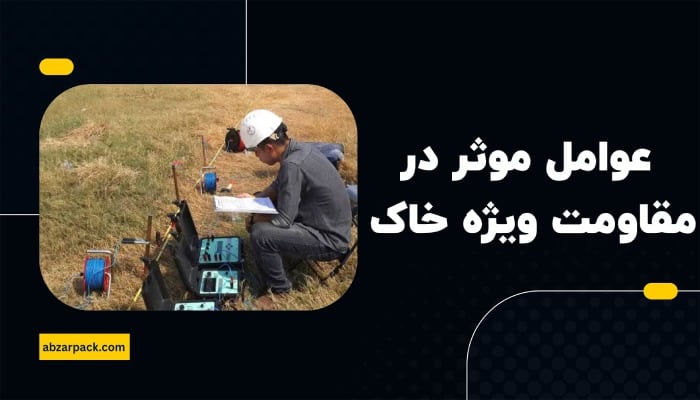

عوامل موثر در مقاومت ویژه خاک
مقدار مقاومت ویژه خاک یک عدد ثابت نیست و تحت تأثیر عوامل مختلف محیطی و فیزیکی قرار دارد. شناخت این عوامل برای تحلیل صحیح نتایج آزمایش و طراحی سیستم ارت اهمیت زیادی دارد. مهمترین عوامل مؤثر در مقاومت ویژه خاک عبارت‌اند از:
- میزان رطوبت خاک
- دمای محیط و خاک
- نوع و بافت خاک
- درصد نمک‌ها و مواد معدنی
- تراکم خاک
- سطح آبهای زیرزمینی
- تغییرات فصلی و اقلیمی
هرچه رطوبت و میزان املاح موجود در خاک بیشتر باشد، معمولاً مقاومت ویژه کاهش پیدا میکند. از طرف دیگر خاک‌های خشک و سنگی معمولاً مقاومت بالاتری در برابر عبور جریان الکتریکی دارند.
مراحل انجام آزمایش مقاومت ویژه الکتریکی خاک
پیش از انجام آزمایش باید شرایط محل بررسی شده و تجهیزات موردنیاز آماده شوند. رعایت اصول صحیح اندازهگیری باعث افزایش دقت نتایج و جلوگیری از خطاهای احتمالی خواهد شد. مراحل انجام این آزمایش شامل چند بخش اصلی است.
انتخاب محل آزمایش
در ابتدا محل مناسبی برای انجام تست انتخاب میشود. این محل باید تا حد امکان از تأسیسات فلزی مدفون، کابل‌های برق و منابع ایجاد نویز الکتریکی فاصله داشته باشد تا نتایج دقیق‌تری به دست آید.
دستگاه تحکیم خاک یکی از تجهیزات ضروری آزمایشگاه‌های مکانیک خاک است که برای ارزیابی میزان نشست و تراکم پذیری خاک مورد استفاده قرار می‌گیرد. استفاده از تجهیزات استاندارد، نتایج دقیق‌تر و قابل‌اعتمادتری را به همراه خواهد داشت. جهت استعلام قیمت و خرید دستگاه تحکیم خاک متناسب با نیاز آزمایشگاه خود با کارشناسان ما در تماس باشید.
استقرار الکترودها
چهار الکترود فلزی در یک خط مستقیم و با فواصل مشخص در زمین کوبیده می‌شوند. فاصله میان الکترودها بسته به عمق مورد بررسی و شرایط پروژه تعیین میشود.
برای انجام دقیق آزمایش مقاومت برشی خاک، انتخاب دستگاه برش مستقیم با کیفیت و دقت بالا اهمیت زیادی دارد. این تجهیزات امکان بررسی رفتار خاک تحت تنش‌های مختلف را فراهم کرده و نقش مهمی در مطالعات ژئوتکنیک دارند. برای مشاهده مشخصات فنی و دریافت مشاوره خرید دستگاه برش مستقیم، همین حالا اقدام کنید.
اتصال دستگاه اندازه گیری
پس از نصب الکترودها، کابل‌های دستگاه تست مقاومت خاک به آن‌ها متصل می‌شوند. در این مرحله باید از صحت اتصالات و عملکرد مناسب دستگاه اطمینان حاصل شود.
تزریق جریان و اندازه گیری ولتاژ
دستگاه جریان مشخصی را از طریق الکترودهای خارجی به زمین اعمال میکند. سپس اختلاف پتانسیل ایجاد شده بین الکترودهای داخلی اندازهگیری و ثبت میشود.
محاسبه و تحلیل نتایج
در مرحله نهایی، دستگاه یا اپراتور با استفاده از فرمول‌های استاندارد مقدار مقاومت ویژه خاک را محاسبه میکند. نتایج به دست آمده برای طراحی سیستم ارت و سایر کاربردهای مهندسی مورد استفاده قرار می‌گیرد.
مزایای تست مقاومت ویژه خاک
تست مقاومت ویژه خاک یکی از آزمایش‌های ضروری برای ارزیابی ویژگی‌های الکتریکی زمین است. نتایج این آزمایش اطلاعات ارزشمندی را در اختیار مهندسان قرار می‌دهد و از بروز مشکلات احتمالی در آینده جلوگیری میکند. مزایای تست مقاومت ویژه خاک شامل موارد زیر است:
- افزایش ایمنی سیستمهای الکتریکی
- بهبود طراحی سیستم ارتینگ
- کاهش هزینه‌های اصلاح و نگهداری
- افزایش طول عمر تجهیزات برقی
- شناسایی بهترین محل اجرای چاه ارت
- کاهش خطر برق گرفتگی
- کمک به رعایت استانداردهای ایمنی
استفاده از نتایج این آزمایش باعث بهینه‌سازی طراحی پروژه و جلوگیری از هزینه‌های اضافی در مراحل بعدی میشود. به همین دلیل انجام آن در بسیاری از پروژه‌های صنعتی و ساختمانی الزامی است.
معایب آزمایش مقاومت ویژه الکتریکی
با وجود مزایای فراوان، این آزمایش محدودیت‌هایی نیز دارد که باید هنگام تفسیر نتایج در نظر گرفته شوند. برخی عوامل محیطی و اجرایی می‌توانند بر دقت اندازهگیری تأثیر بگذارند. معایب آزمایش مقاومت ویژه الکتریکی عبارت‌اند از:
- تأثیرپذیری از شرایط آب‌وهوایی
- تغییر نتایج در فصول مختلف سال
- نیاز به تجهیزات تخصصی
- وابستگی به مهارت اپراتور
- احتمال خطا در حضور تأسیسات فلزی مدفون
- محدودیت اجرا در برخی مناطق پر تراکم
البته این معایب معمولاً با انتخاب روش مناسب، تجهیزات استاندارد و اجرای صحیح آزمایش قابل کنترل هستند. بنابراین در اغلب پروژه‌ها مزایای این تست بسیار بیشتر از محدودیت‌های آن است.
هزینه آزمایش مقاومت ویژه الکتریکی خاک
هزینه آزمایش مقاومت ویژه الکتریکی خاک به عوامل مختلفی بستگی دارد و نمی‌توان برای تمامی پروژه‌ها مبلغ ثابتی در نظر گرفت. مساحت محل پروژه، تعداد نقاط موردنیاز برای نمونه‌برداری، موقعیت جغرافیایی و شرایط دسترسی به محل از مهمترین عوامل تأثیرگذار بر هزینه هستند.
همچنین نوع تجهیزات مورد استفاده، تخصص تیم اجرایی و میزان دقت موردنیاز در پروژه می‌تواند هزینه نهایی را افزایش یا کاهش دهد. در پروژه‌های صنعتی بزرگ معمولاً به دلیل گستردگی محدوده آزمایش، هزینه بیشتری نسبت به پروژه‌های ساختمانی کوچک پرداخت میشود.
ارائه گزارش فنی، تحلیل نتایج و مشاوره طراحی سیستم ارت نیز ممکن است به‌صورت جداگانه محاسبه شود. برای اطلاع از هزینه دقیق، بهتر است پس از بازدید محل و بررسی شرایط پروژه استعلام قیمت انجام شود.
نکات مهم آزمایش مقاومت الکتریکی خاک
برای دستیابی به نتایج دقیق و قابل اعتماد باید برخی نکات فنی در هنگام انجام آزمایش رعایت شوند. بی‌توجهی به این موارد می‌تواند باعث بروز خطا در اندازهگیری و تحلیل نادرست نتایج شود. نکات مهم آزمایش مقاومت الکتریکی خاک شامل موارد زیر است:
- استفاده از تجهیزات کالیبره و استاندارد
- انتخاب محل مناسب برای تست
- رعایت فاصله استاندارد الکترودها
- انجام آزمایش در شرایط محیطی مناسب
- ثبت دقیق اطلاعات و نتایج
- جلوگیری از تأثیر تأسیسات فلزی مجاور
- تکرار اندازهگیری برای اطمینان از صحت نتایج
رعایت این نکات موجب افزایش دقت آزمایش و ارائه داده‌های قابل استناد برای طراحی سیستمهای الکتریکی خواهد شد. همچنین امکان مقایسه نتایج در بازه‌های زمانی مختلف را فراهم میکند.
جمع‌بندی
آزمایش مقاومت الکتریکی خاک یکی از مهمترین مراحل بررسی شرایط زمین برای اجرای سیستمهای ارت و حفاظت الکتریکی است. این آزمایش با تعیین مقاومت ویژه خاک، اطلاعات ارزشمندی را برای طراحی ایمن و بهینه تأسیسات برقی فراهم میکند.
شناخت کاربردها، روش اندازهگیری، عوامل مؤثر و نکات اجرایی این تست باعث میشود نتایج دقیق‌تری به دست آمده و هزینه‌های اجرایی پروژه کاهش یابد. در بخش نظرات سایت ابزار پک کامنت بگذارید تا کارشناسان سایت به خوبی شما را راهنمایی کنند.
