آزمایش CBR (نسبت باربری کالیفرنیا) یک روش استاندارد برای ارزیابی مقاومت و ظرفیت باربری خاک و مصالح زیرسازی راهها و فرودگاهها است. این آزمایش نشان میدهد که یک نمونه خاک تا چه میزان میتواند بار وارده را تحمل کند و به مهندسان راه و عمران کمک میکند تا طراحی مناسب برای سازههای زیرسطحی انجام دهند. اگر میخواهید با مراحل انجام آزمایش، کاربردها و نکات کلیدی آن آشنا شوید، ادامه این مطلب را در ابزارپک از دست ندهید.

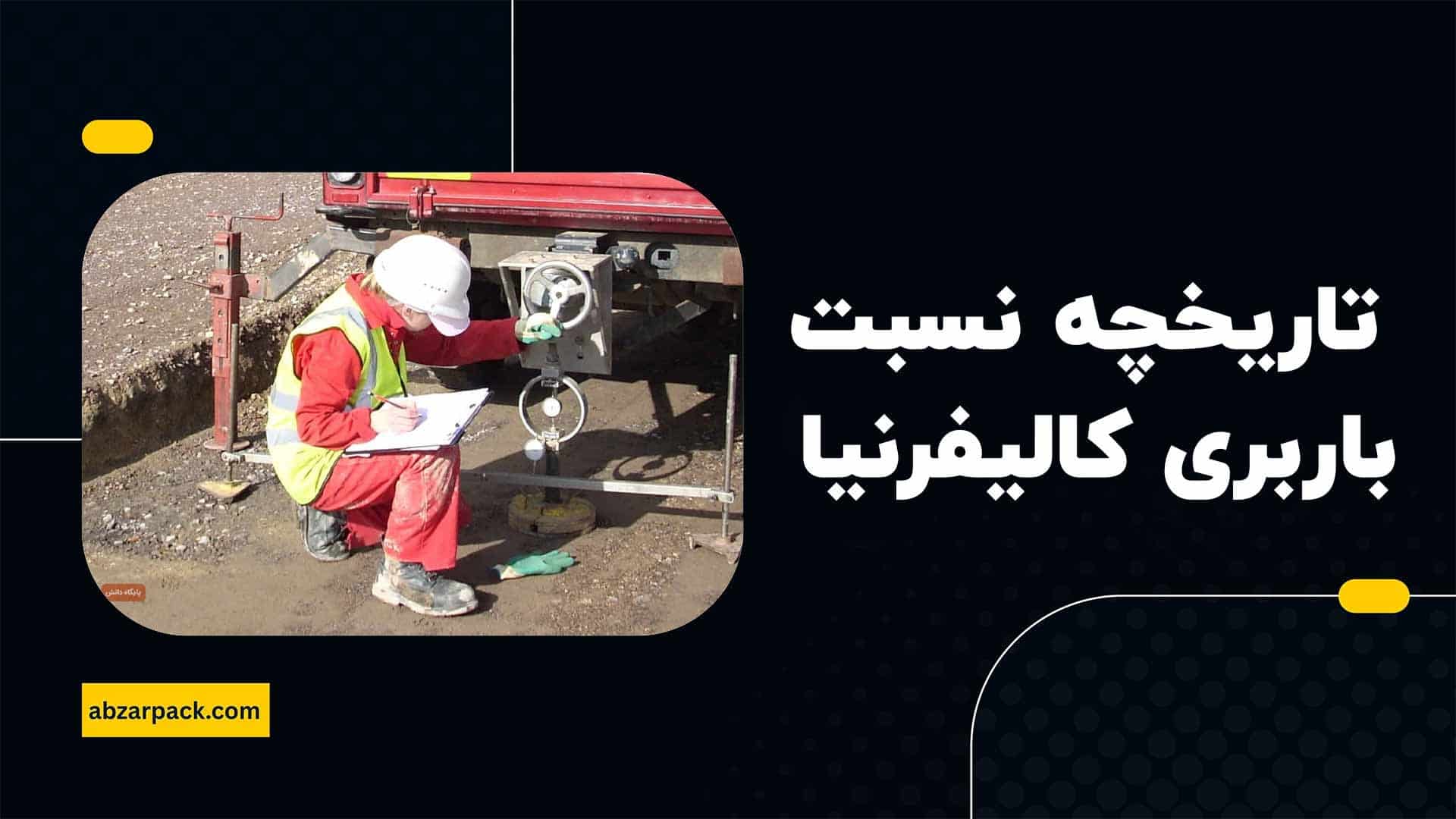

تاریخچه آزمایش نسبت باربری کالیفرنیا
آزمایش CBR (California Bearing Ratio) برای نخستین بار در دهه ۱۹۲۰ میلادی توسط دانشگاه کالیفرنیا و به منظور تعیین مقاومت خاکهای مسیرهای جادهای و فرودگاهها ابداع شد. هدف اصلی این آزمایش، فراهم کردن روشی ساده و قابل تکرار برای سنجش ظرفیت باربری خاک و مصالح زیرسازی بود تا بتوان ضخامت مناسب روسازی راهها و باندهای فرودگاهی را بر اساس مقاومت واقعی خاک تعیین کرد.
در آن زمان، مهندسان با چالش ارزیابی کیفیت خاکهای مختلف و انتخاب مصالح مناسب برای ساخت راهها مواجه بودند. آزمایش CBR با اندازهگیری میزان نفوذ یک پیستون استاندارد در نمونه خاک تحت بار مشخص، یک معیار عددی برای مقایسه مقاومت خاکها ارائه میکرد. این شاخص به سرعت جای خود را در پروژههای راهسازی و عمران شهری باز کرد و به عنوان استانداردی بینالمللی پذیرفته شد.
با گذر زمان، آزمایش CBR تکامل یافت و روشهای استاندارد بینالمللی آن توسط سازمانهای مختلفی مانند ASTM و AASHTO تدوین شد. امروزه این آزمایش نه تنها در تعیین ضخامت روسازی راهها کاربرد دارد، بلکه در طراحی فرودگاهها، بررسی کیفیت مصالح زیرسازی و مطالعات ژئوتکنیکی پروژههای عمرانی نیز نقش مهمی ایفا میکند.
به طور خلاصه، آزمایش CBR یک دستاورد مهندسی نوآورانه از دانشگاه کالیفرنیا است که طی یک قرن گذشته، به استاندارد جهانی برای سنجش مقاومت خاک و طراحی روسازی تبدیل شده است.
با خرید تجهیزات آزمایش خاک میتوانید کیفیت و مقاومت خاک پروژه خود را به دقت اندازهگیری کنید. هماکنون تجهیزات حرفهای ما را سفارش دهید و با اطمینان کامل پروژه خود را اجرا کنید. همین حالا خرید کنید!

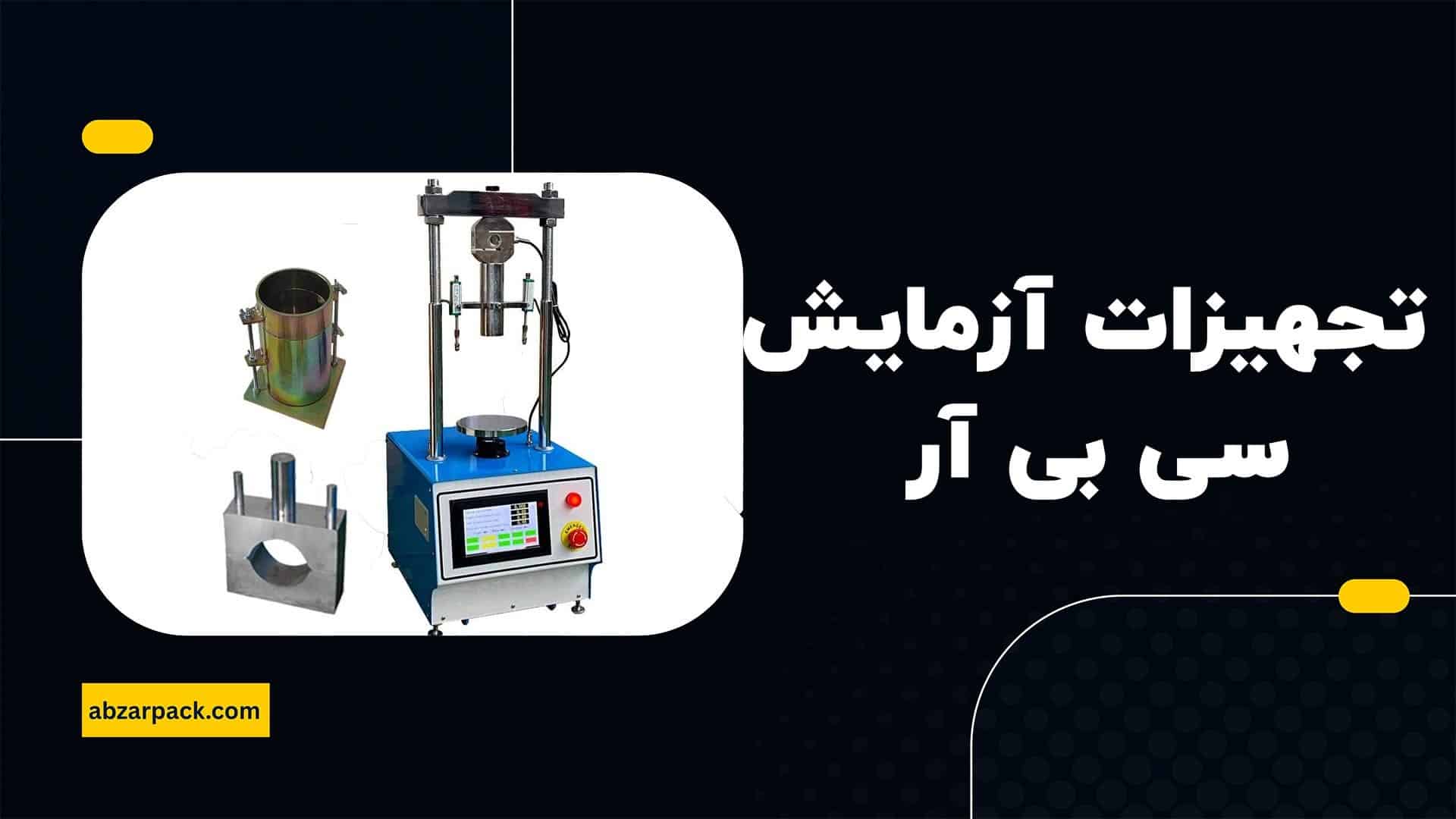

تجهیزات آزمایش سی بی آر
آزمایش CBR (California Bearing Ratio) برای سنجش مقاومت و ظرفیت باربری خاک نیازمند تجهیزات استاندارد و دقیق است تا نتایج حاصل از آزمایش معتبر و قابل اعتماد باشند. تجهیزات این آزمایش شامل بخشهای اصلی زیر میشوند:
- سلول یا محفظه نمونه
محفظه نمونه، فضایی فلزی و استاندارد است که خاک در آن قرار میگیرد تا شرایط آزمایش یکنواخت باشد. اندازه و شکل محفظه طبق استانداردهای ASTM و AASHTO تعیین میشود تا فشار وارده از پیستون به طور یکسان روی نمونه توزیع شود و نتایج آزمایش دقیق و قابل اعتماد باشند.
- پیستون یا پلاک نفوذسنج
پیستون فلزی با ابعاد استاندارد برای اعمال بار بر سطح خاک و اندازهگیری میزان نفوذ آن استفاده میشود. پیستون باید صاف و بدون نقص باشد تا توزیع بار یکنواخت باشد و تغییر شکل نمونه به صورت واقعی و استاندارد اندازهگیری شود.
- دستگاه بارگذاری یا پرس هیدرولیک
این دستگاه امکان وارد کردن بار به پیستون به صورت تدریجی و کنترل شده را فراهم میکند. دقت کنترل بار اهمیت زیادی دارد زیرا تغییرات کوچک در بارگذاری میتواند نتایج CBR را تحت تأثیر قرار دهد. پرس هیدرولیک معمولاً مجهز به نمایشگر دیجیتال یا مکانیکی برای مشاهده بار واقعی است.
برای اجرای آزمایشهای بتن با دقت بالا، خرید قالب تست بتن ضروری است. قالبهای استاندارد ما آماده ارسال هستند؛ همین حالا سفارش دهید و نتایج دقیق را تضمین کنید. همین حالا خرید کنید!
- لوازم اندازهگیری نفوذ
برای تعیین میزان نفوذ پیستون در خاک از نشانگرهای مکانیکی یا دیجیتال استفاده میشود. دقت این ابزارها اهمیت بالایی دارد و باید قابلیت ثبت تغییرات میلیمتری نفوذ را داشته باشند تا ضریب باربری به طور دقیق محاسبه شود.
- وسایل آمادهسازی نمونه
این تجهیزات شامل قالبهای فشردهسازی، ترازو، ابزارهای مرطوب کردن و همگن سازی خاک هستند. آمادهسازی دقیق نمونه، تضمین میکند که رطوبت و چگالی خاک مطابق استاندارد باشد و نتایج آزمایش قابل مقایسه با سایر نمونهها باشد.
- لوازم جانبی
ابزارهای کمکی مانند ترازسنج، ماسه استاندارد برای پر کردن فضای خالی و سایر تجهیزات لازم برای دقت آزمایش نیز جزو لوازم ضروری هستند. این ابزارها کمک میکنند خطاهای انسانی کاهش یابد و آزمایش مطابق استاندارد انجام شود.
برای انجام تست مقاومت فشاری بتن، خرید جک بتن شکن حرفهای ضروری است. دستگاههای ما آماده ارسال هستند؛ همین حالا سفارش دهید و آزمایشها را با ایمنی کامل انجام دهید.
شرایط اجرای آزمایش CBR
اجرای صحیح آزمایش CBR نیازمند رعایت شرایط استاندارد و دقیق است تا نتایج معتبر و قابل اعتماد به دست آید. مهمترین شرایط اجرای این آزمایش شامل موارد زیر است:
- انتخاب نمونه مناسب
نمونه خاک باید نماینده واقعی خاک محل پروژه باشد و به طور استاندارد برداشت شود. نمونههای دستکاری شده یا غیر یکنواخت میتوانند نتایج نادرست ایجاد کنند.
- رطوبت و چگالی استاندارد
خاک قبل از آزمایش باید به رطوبت و چگالی مشخص برسد. رطوبت خاک تأثیر بسیار زیادی بر مقاومت آن دارد و آمادهسازی دقیق نمونه تضمین میکند که نتایج CBR با شرایط واقعی خاک مطابقت داشته باشد.
- دمای محیط
آزمایش معمولاً در دمای استاندارد اتاق انجام میشود. دمای بسیار بالا یا پایین میتواند خواص خاک را تغییر دهد و بر نفوذ پیستون تأثیر بگذارد.
- همگنسازی نمونه
قبل از قرار دادن در محفظه، خاک باید کاملاً همگن شود تا ذرات به صورت یکنواخت توزیع شده باشند. این کار از ایجاد نقاط ضعیف در نمونه جلوگیری میکند و نتایج واقعیتری ارائه میدهد.
- سطح صاف و آمادهسازی محفظه
سطح خاک داخل محفظه باید صاف و یکنواخت باشد. همچنین محفظه باید تمیز و بدون آسیب باشد تا پیستون بتواند بار را به صورت استاندارد اعمال کند.
- زمانبندی انجام آزمایش
پس از آمادهسازی نمونه، آزمایش باید به سرعت انجام شود تا رطوبت و شرایط خاک تغییر نکنند. تاخیر طولانی میتواند مقاومت خاک را کاهش دهد و نتایج را غیر دقیق کند.
رعایت این شرایط، پایهایترین گام برای دستیابی به نتایج دقیق و قابل اعتماد در آزمایش CBR است و تضمین میکند که طراحی روسازی و زیرسازی راهها و سازهها بر اساس دادههای واقعی انجام شود.

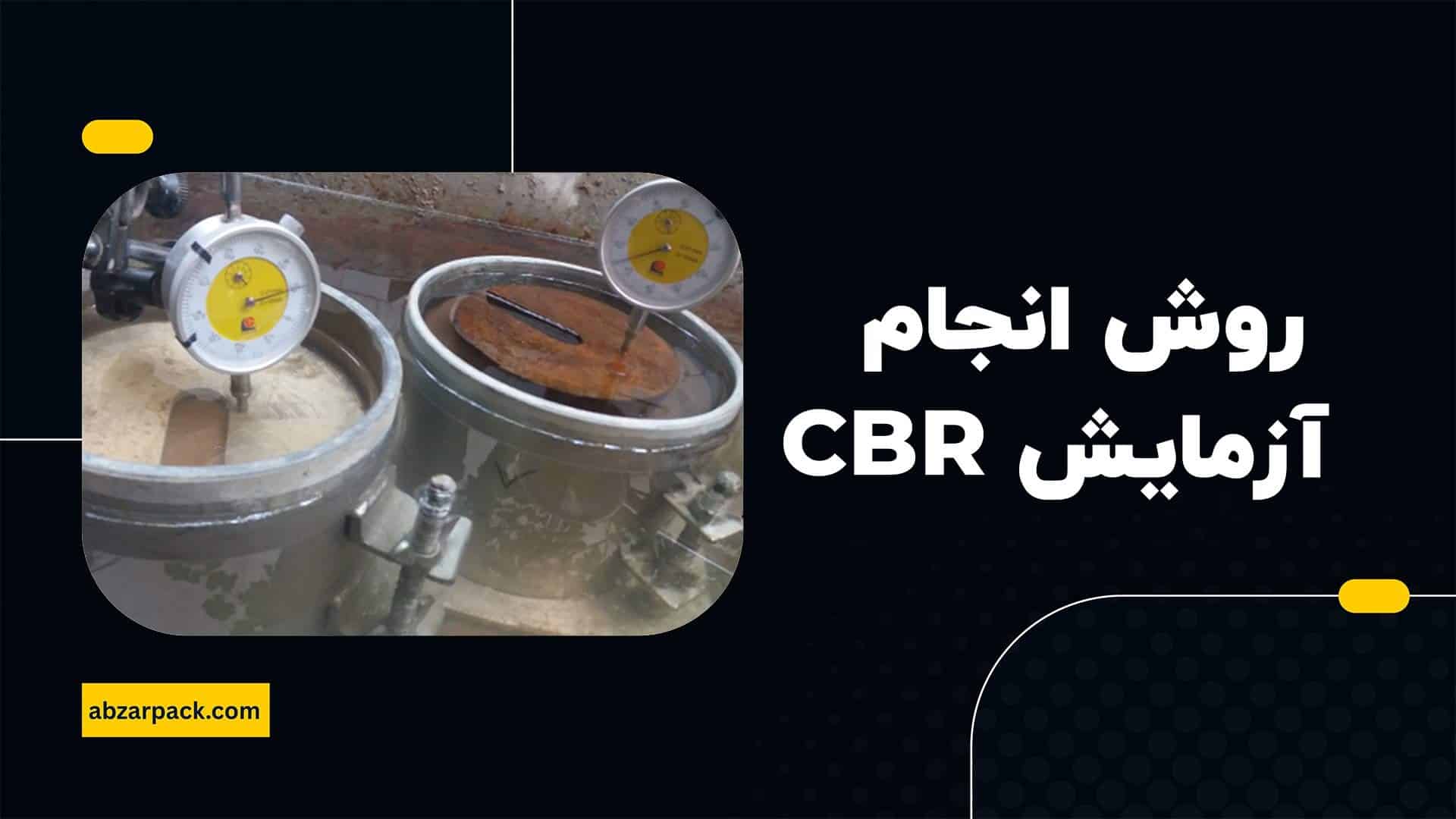

روش انجام آزمایش CBR
آزمایش CBR یکی از مهمترین روشها برای تعیین مقاومت و ظرفیت باربری خاک و مصالح زیرسازی راهها و فرودگاهها است. اجرای صحیح این آزمایش نیازمند رعایت استانداردهای دقیق و مراحل گامبهگام است. روش انجام آزمایش به طور جامع شامل مراحل زیر میشود:
1.برداشت یا آمادهسازی نمونه خاک
نمونه خاک باید نماینده واقعی محل پروژه باشد و شرایط طبیعی خاک حفظ شود. در صورت لزوم، خاک در آزمایشگاه با رطوبت و چگالی مشخص آماده میشود تا شرایط استاندارد برای آزمایش فراهم گردد.
2.همگنسازی و مرطوبسازی نمونه
قبل از قرار دادن در محفظه، خاک باید کاملاً همگن شود و رطوبت مناسب به آن افزوده شود. این کار از ایجاد نقاط ضعیف در نمونه جلوگیری کرده و نتایج واقعی و قابل اعتماد ارائه میدهد.
3.قرار دادن نمونه در محفظه و آمادهسازی سط:
نمونه در محفظه فلزی استاندارد قرار میگیرد. سطح خاک صاف و یکنواخت میشود تا تماس کامل با پیستون صورت گیرد. گاهی از ماسه استاندارد یا حلقههای کنترلی برای تثبیت نمونه استفاده میشود.
4.اعمال پیشبار
یک بار کوچک اولیه به پیستون وارد میشود تا نمونه مستقر شده و نفوذ اولیه ثبت شود. این مرحله تضمین میکند که پیستون به درستی با سطح خاک تماس دارد پس نتایج دقیقتر خواهند بود.
5.بارگذاری اصلی و اندازهگیری نفوذ
بار استاندارد به صورت تدریجی و با نرخ مشخص به پیستون اعمال میشود. میزان نفوذ پیستون در هر مرحله با دقت میلیمتری اندازهگیری شده و ثبت میشود. این دادهها برای محاسبه CBR بسیار حیاتی هستند.
6.محاسبه نسبت باربری کالیفرنیا (CBR)
نسبت باربری با مقایسه بار مورد نیاز برای نفوذ استاندارد با بار واقعی اعمال شده محاسبه میشود. این مقدار نشان دهنده مقاومت خاک و توانایی تحمل بارگذاری سازهای است.
7.ثبت دادهها و تحلیل نتایج
نتایج آزمایش به شکل نمودار بار-نفوذ ثبت میشوند و تحلیل آنها به مهندسان کمک میکند تا ضخامت لایههای زیرسازی، نوع مصالح مورد استفاده و طراحی روسازی راهها را به صورت دقیق انجام دهند.
عوامل موثر بر سی بی آر
مقدار CBR خاک تحت تأثیر مجموعهای از عوامل فیزیکی، مکانیکی و محیطی قرار دارد. شناخت این عوامل برای مهندسان عمران و راهسازی اهمیت بالایی دارد تا طراحی روسازی و زیرسازی با دقت انجام شود. مهمترین عوامل مؤثر بر CBR شامل موارد زیر هستند:
- نوع و بافت خاک
نوع خاک و اندازه ذرات آن تأثیر مستقیم بر مقاومت و ظرفیت باربری دارد. خاکهای ریزدانه مانند رس نسبت به خاکهای درشتدانه مانند شن و ماسه مقاومت کمتری دارند و مقدار CBR آنها معمولاً پایینتر خواهد بود.
- درصد رطوبت و محتوای آب خاک
رطوبت خاک یکی از مهمترین عوامل است. افزایش یا کاهش بیش از حد رطوبت میتواند باعث کاهش مقاومت خاک شود. خاک مرطوب بهینه بیشترین مقدار CBR را نشان میدهد و نمونه خشک یا اشباع مقاومت کمتری دارد.
- چگالی خاک و فشردگی
هرچه خاک متراکمتر و چگالتر باشد، مقاومت آن در برابر نفوذ افزایش مییابد و CBR بالاتری حاصل میشود. فشردگی مناسب نمونه قبل از آزمایش بسیار حیاتی است.
- ساختار و انسجام خاک
خاکهای لایهای یا دارای تخلخل زیاد مقاومت کمتری نشان میدهند. نحوه چیدمان ذرات و وجود ریزشها یا خلل و فرج بر نفوذ پیستون و مقدار CBR تأثیرگذار است.
- نوع و کیفیت مصالح افزودنی
در پروژههای راهسازی، افزودن مصالح تثبیت کنندهای مانند سیمان، آهک یا سنگدانههای استاندارد میتواند مقاومت خاک را افزایش داده و مقدار CBR را بهبود بخشد.
- شرایط آزمایش و آمادهسازی نمونه
نحوه آمادهسازی نمونه، صاف بودن سطح، یکنواختی خاک و دقت در بارگذاری آزمایش نیز نقش تعیین کنندهای در نتایج CBR دارند. خطا در هر مرحله میتواند مقدار واقعی نسبت باربری را تغییر دهد.
- زمان و دما
دمای محیط و مدت زمان نگهداری نمونه قبل از آزمایش میتواند تأثیرگذار باشد. دمای بسیار بالا یا پایین و تغییرات طولانی در رطوبت نمونه باعث تغییر مقاومت خاک و مقدار CBR میشود.
کاربرد آزمایش نسبت باربری کالیفرنیا
- طراحی روسازی راهها و بزرگراهها: تعیین ضخامت لایههای زیرسازی و روسازی بر اساس مقاومت واقعی خاک.
- ساخت باندهای فرودگاه و مسیرهای هوایی: تضمین ایمنی و طول عمر باند با انتخاب مصالح مناسب برای زیرسازی.
- بررسی کیفیت مصالح زیرسازی: ارزیابی ظرفیت باربری خاک، شن، ماسه و مصالح تثبیت شده.
- مطالعات مقایسهای و کنترل پروژه: مقایسه کیفیت خاکهای مختلف و کنترل کارهای عمرانی در طول پروژه.
- تعیین لایههای اصلاحشده و تثبیتشده: بررسی تأثیر افزودن مصالح مانند سیمان یا آهک بر مقاومت خاک.
- مطالعات ژئوتکنیکی و عمرانی :پایهای برای طراحی سازههای زیرسطحی، پیها و تحلیلهای مهندسی زمین.
نکات فنی مربوط به آزمایش سی بی آر
- انتخاب نمونه مناسب و همگنسازی
- رعایت رطوبت و چگالی استاندارد
- صاف بودن سطح خاک و آمادهسازی محفظه
- بارگذاری تدریجی و دقیق
- ثبت دقیق دادهها و تحلیل نمودار بار-نفوذ
- کنترل شرایط محیطی

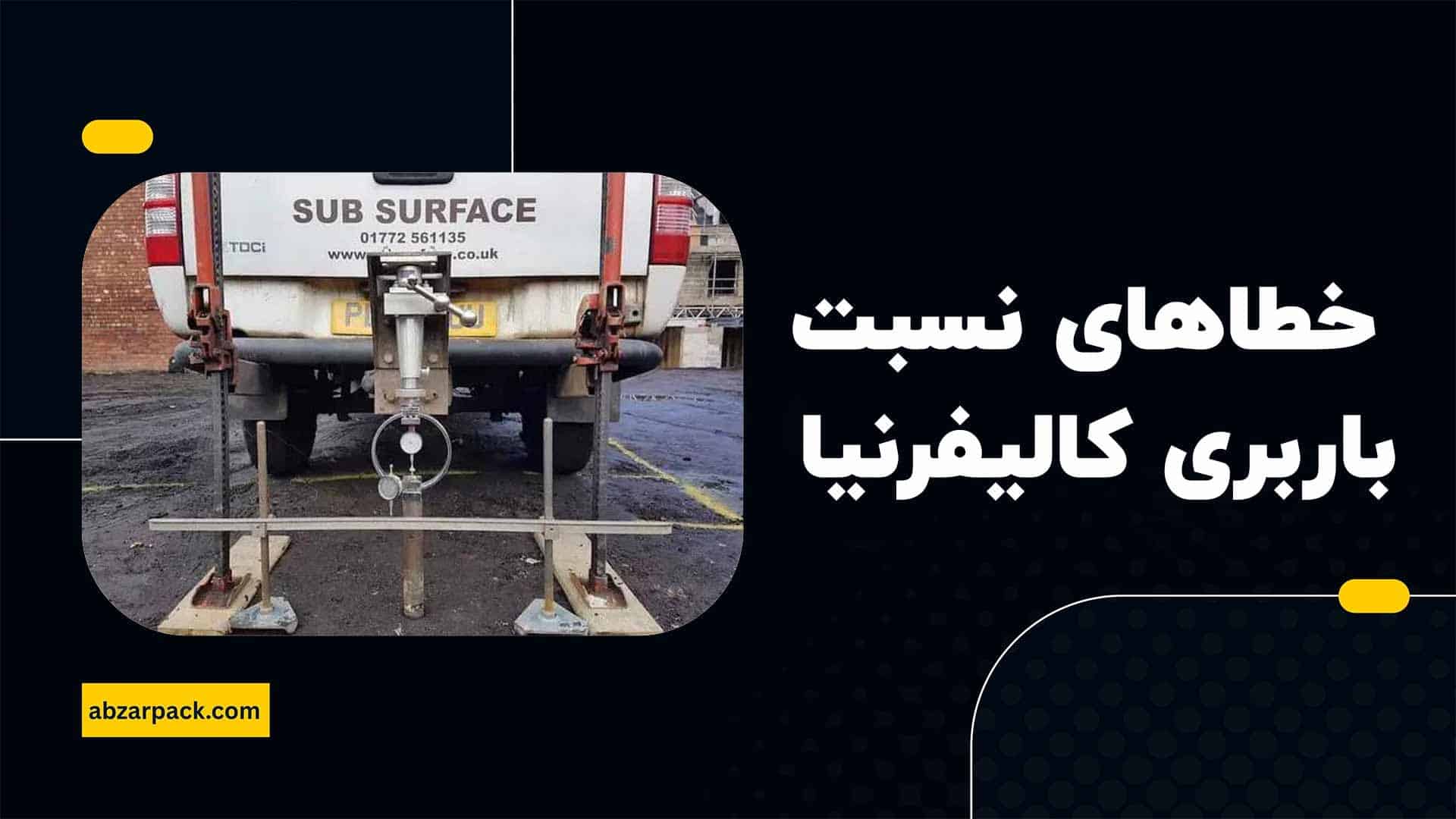

خطاهای آزمایش نسبت باربری کالیفرنیا
- خطای آمادهسازی نمونه
- خطای رطوبت و چگالی خاک
- خطای صاف نکردن سطح نمونه
- خطای بارگذاری غیر یکنواخت
- خطای اندازهگیری نفوذ
- خطای شرایط محیطی و دما
جمعبندی
در نهایت، آزمایش CBR (نسبت باربری کالیفرنیا) ابزار مهمی برای سنجش کیفیت خاک و مصالح است و نقش حیاتی در طراحی راهها و سازههای زیرسطحی دارد. شما هم میتوانید تجربه و سوالات خود را درباره این آزمایش با ما به اشتراک بگذارید؛ در بخش کامنتها نظر خود را بنویسید و با دیگر مهندسان و علاقهمندان در تعامل باشید!
