آزمایش لوژان یکی از مهمترین تستهای درجا در مهندسی ژئوتکنیک است که با ویژگیهایی چون قابلیت سنجش دقیق نفوذ پذیری توده سنگها تحت فشارهای مشخص و امکان بررسی رفتار درزهها شناخته میشود.
این آزمایش به مهندسان کمک میکند تا پیش از احداث سازههای سنگین مانند سدها، وضعیت هیدرولیکی بستر سنگی را به صورت واقعی ارزیابی کنند و بر اساس آن، تدابیر لازم برای آب بندی و تحکیم پی را در نظر بگیرند. در ادامه به مطالب بیشتری میپردازیم تا پایان با ما همراه باشید.
تاریخچه آزمایش لوژان
این آزمایش در سال ۱۹۳۳ میلادی توسط زمین شناس معروف سوئیسی، موریس لوژان، برای اولین بار معرفی و ابداع شد. هدف اولیه او از طراحی این روش، ایجاد استانداردی برای ارزیابی نفوذ پذیری بستر سنگی سدها و تعیین نیاز به عملیات تزریق بود. با گذشت سالها، این تست به یک استاندارد بینالمللی در مهندسی سنگ تبدیل شده است.
برآورد مالی برای راهاندازی یک آزمایشگاه ژئوتکنیک به سطح نیاز پروژه، گرید آزمایشگاه و کیفیت دستگاههای انتخابی بستگی دارد. برای برآورد دقیق هزینه تجهیز آزمایشگاه خاک و دریافت پیشفاکتور جامع، با تیم فروش ما ارتباط برقرار کنید.
هدف آزمایش لوژان
هدف اصلی این آزمایش، تعیین میزان تراوایی و نفوذپذیری توده سنگهای درزهدار در اعماق مختلف زمین است. با انجام این تست، میتوان پتانسیل نشت آب از زیر پی سازهها را ارزیابی کرده و رفتار هیدرولیکی شکافهای سنگی را بررسی نمود.
همچنین، تعیین ضرورت، نوع و حجم عملیات تزریق سیمان برای آببندی بستر، از دیگر اهداف کلیدی این آزمایش به شمار میرود که مستقیما بر ایمنی پروژه تاثیرگذار است.
این آزمایش جهت به دست آوردن پارامترهای مقاومت برشی خاک (زاویه اصطکاک داخلی و چسبندگی) کاربرد دارد و برای بررسی ظرفیت باربری پیها بسیار مهم است. برای مشاهده مشخصات فنی و خرید تجهیزات آزمایش برش مستقیم خاک، اینجا کلیک کنید.

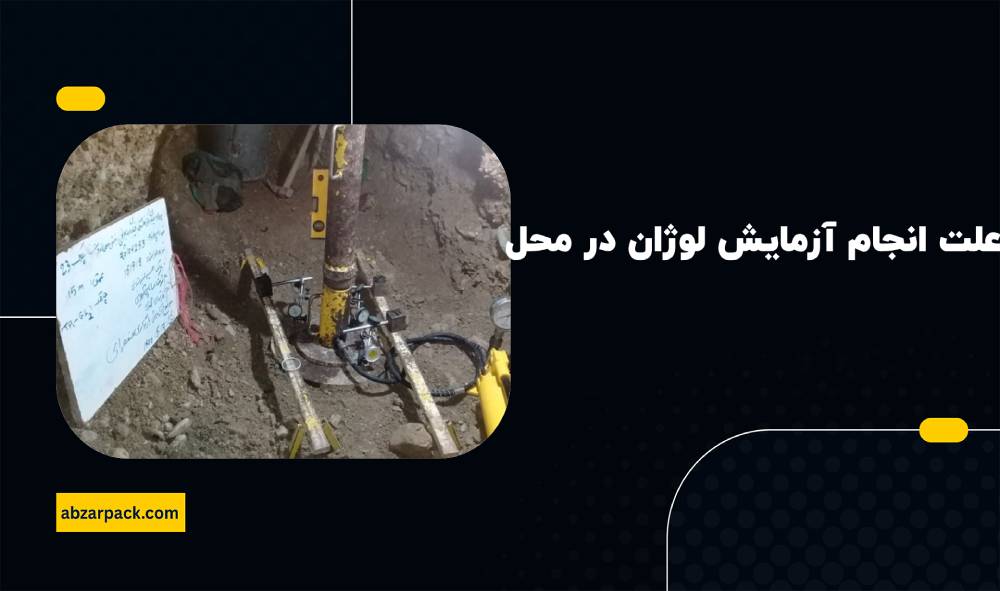

علت انجام آزمایش لوژان در محل چیست؟
انجام این آزمایش در محل (In-situ) به این دلیل است که انتقال شرایط واقعی توده سنگ به محیط آزمایشگاه کاملا غیرممکن است. درزها، شکافها، پرشدگیها و تنشهای برجای موجود در اعماق زمین، رفتار هیدرولیکی سنگ را شکل میدهند.
آزمایش درجا داخل گمانه، واقعیترین دادهها را از وضعیت تراوایی بستر ارائه میدهد و امکان شبیهسازی رفتار آب تحت فشارهای مختلف را در شرایط طبیعی فراهم میکند.
از این تست برای محاسبه وزن مخصوص بخش جامد خاک (G_s) استفاده میشود که پارامتری پایهای برای سایر محاسبات ژئوتکنیکی و تعیین تخلخل خاک به شمار میرود. برای تهیه پیکنومتر و تجهیزات کامل آزمایش تعیین چگالی ویژه خاک، سفارش خود را به صورت آنلاین ثبت کنید.
کاربرد آزمایش لوژان
این تست به عنوان یکی از ابزارهای اصلی مطالعات ژئوتکنیکی، در پروژههای مختلفی که با بستر سنگی درگیر هستند، استفاده میشود. کاربرد آزمایش لوژان عبارتند از:
- ارزیابی نشت آب در پی سدهای بتنی و خاکی
- طراحی پردههای آب بند و شبکههای تزریق سیمان
- پیش بینی میزان ورود آب به تونلها و فضاهای زیرزمینی
- بررسی پایداری شیبهای سنگی در برابر جریان آب
نتایج حاصل از این کاربردها، به مهندسان طراح کمک میکند تا از بروز خطرات ناشی از فرار آب و تخریب سازهها جلوگیری نمایند.
این آزمایش برای تعیین میزان و سرعت نشست خاکهای ریزدانه (مانند رس) تحت بارهای فشاری انجام میشود و برای پیش بینی رفتار بلندمدت فونداسیونها ضروری است. برای استعلام قیمت و خرید دستگاههای استاندارد آزمایش تحکیم خاک، همین حالا با کارشناسان ما تماس بگیرید.
تجهیزات آزمایش لوژان
برای اجرای صحیح و استاندارد این آزمایش، به مجموعهای از تجهیزات کالیبرهشده و مقاوم در برابر فشار نیاز است تا دادهها با بالاترین دقت ثبت شوند.
- پمپ آب با قابلیت تنظیم فشار پیوسته
- پکرها (مسدودکنندههای مکانیکی یا پنوماتیکی)
- دبی سنج (کنتور آب) با دقت بالا
- گیجهای فشارسنج (مانومتر)
- شیلنگها و لولههای انتقال آب تحت فشار
عملکرد صحیح و کالیبراسیون دقیق این تجهیزات باید پیش از شروع کار تایید شود. خرابی هر یک از این قطعات میتواند به ثبت دادههای اشتباه و در نتیجه طراحی نادرست سیستم آب بند منجر گردد.
نحوه انجام تست لوژان
برای انجام آزمایش، ابتدا گمانهای تا عمق مورد نظر حفاری و شستشو داده میشود. سپس با استفاده از پکرها، بخش مشخصی از گمانه ایزوله میگردد. آب در پنج پله فشاری (سه پله صعودی و دو پله نزولی) به داخل قطعه ایزوله شده پمپاژ میشود. در هر پله، حجم آبی که در فواصل زمانی ثابت به درون درزههای سنگ نفوذ میکند، همراه با فشار مربوطه با دقت اندازهگیری و یادداشت میشود.
روش انجام آزمایش لوژان
آزمایش لوژان با توجه به شرایط حفاری و دقت مورد نیاز پروژه، عموماً با استفاده از سیستمهای پکر به دو روش اصلی قابل انجام است.
روش تک پکر
در این روش، یک پکر در فاصله مشخصی از انتهای گمانه قرار داده میشود و آب به فضای بین پکر و کف حفره تزریق میگردد. این روش معمولاً همزمان با پیشروی حفاری گمانه انجام میشود.
روش دو پکر
در این روش از دو پکر استفاده میشود تا قطعه مشخصی در وسط گمانه ایزوله شود. این روش برای ارزیابی دقیق زونهای خاص و درزههای محلی پس از اتمام کامل حفاری بسیار مناسب و کاربردی است.
عدد لوژان چگونه به دست می آید؟
عدد لوژان معادل حجم آب نفوذ کرده (به لیتر) در یک متر طول گمانه، طی مدت یک دقیقه و تحت فشار مبنای معیار یعنی فشار 10 اتمسفر است. برای محاسبه آن، دادههای ثبت شده در پلههای مختلف را روی نمودار دبی-فشار رسم کرده و با تحلیل شیب خطوط و نوع رفتار جریان، عدد نهایی از طریق فرمولهای استاندارد استخراج میشود.
عوامل موثر بر آزمایش لوژان
عوامل متعددی از جمله شرایط زمینشناسی و خطاهای دستگاهی میتوانند بر نتایج نهایی آزمایش و شکل نمودارها تاثیرگذار باشند.
- میزان بازشدگی، تراکم و نوع پرشدگی درزههای سنگ
- وضعیت سطح آب زیرزمینی و تنشهای برجا در محل
- دقت کالیبراسیون دبیسنج و فشارسنجها
- احتمال وقوع شکست هیدرولیکی در اثر فشار زیاد
با شناخت و کنترل این عوامل، به ویژه جلوگیری از خطاهای انسانی، میتوان رفتار واقعی توده سنگ را در برابر جریان آب به درستی تفسیر کرد.
نکات مهم در تست لوژان
رعایت اصول فنی در حین اجرای تست، برای جلوگیری از ثبت دادههای کاذب و کاهش هزینههای احتمالی پروژه بسیار ضروری است.
- اطمینان از گیرش و آببندی کامل پکرها در دیواره گمانه
- شستشوی کامل گمانه قبل از تست برای خروج رسوبات
- رائت منظم و دقیق مانومترها و کنتور در فواصل زمانی مشخص
- جلوگیری از اعمال شوک و افزایش ناگهانی فشار پمپ
عدم توجه به این موارد میتواند باعث ایجاد شکستگیهای مصنوعی در سنگ شده و میزان نفوذپذیری را به صورت کاذب بالا نشان دهد که هزینه تزریق را بیدلیل افزایش میدهد.
متن پایانی
آزمایش لوژان بدون شک یکی از ارکان جداییناپذیر در مطالعات ژئوتکنیک پروژههای زیربنایی است که نقشی حیاتی در تضمین ایمنی سازهها دارد. با اجرای دقیق این تست، شناخت عوامل موثر بر آن و محاسبه صحیح عدد لوژان، مهندسان میتوانند استراتژیهای موثری برای آب بندی و تحکیم توده سنگ تدوین کنند. در بخش نظرات سایت ابزارپک کامنت بگذارید تا کارشناسان به خوبی شما را راهنمایی کنند.
