آزمایش دانهبندی خاک یکی از آزمایشهای بنیادی و پرکاربرد در مهندسی ژئوتکنیک و پروژههای عمرانی است که برای تعیین اندازه و توزیع ذرات خاک مورد استفاده قرار میگیرد. این آزمایش نقش مهمی در شناخت رفتار مکانیکی خاک، انتخاب نوع بهسازی، و طراحی پی ایفا میکند. اگر در حوزه ساختمان، راهسازی یا آزمایشگاههای مکانیک خاک فعالیت میکنید، آشنایی دقیق با مراحل و نکات این آزمایش ضروری است.
در ادامه، بهصورت جامع با روش انجام آزمایش دانه بندی خاک، تجهیزات مورد نیاز، تحلیل نتایج و نکات اجرایی آشنا خواهید شد.
هدف آزمایش دانه بندی خاک چیست؟
آزمایش دانهبندی خاک برای تعیین توزیع اندازه ذرات خاک در نمونه انجام میشود. شناخت درصد دانههای مختلف، نقش مهمی در فهم رفتار مکانیکی خاک، نفوذپذیری، تراکمپذیری و انتخاب روشهای اصلاح خاک دارد. این آزمایش مبنای بسیاری از تصمیمات طراحی فونداسیون و پروژههای عمرانی است.
برای انجام آزمایشهای دقیق مکانیک خاک، استفاده از تجهیزات تخصصی و استاندارد ضروری است. ابزارهایی مانند الک، ترازو، دستگاه برش و حدود اتربرگ از جمله تجهیزات حیاتی هستند. برای خرید تجهیزات آزمایشگاه خاک همین حالا با کارشناسان ابزار پک تماس بگیرید.

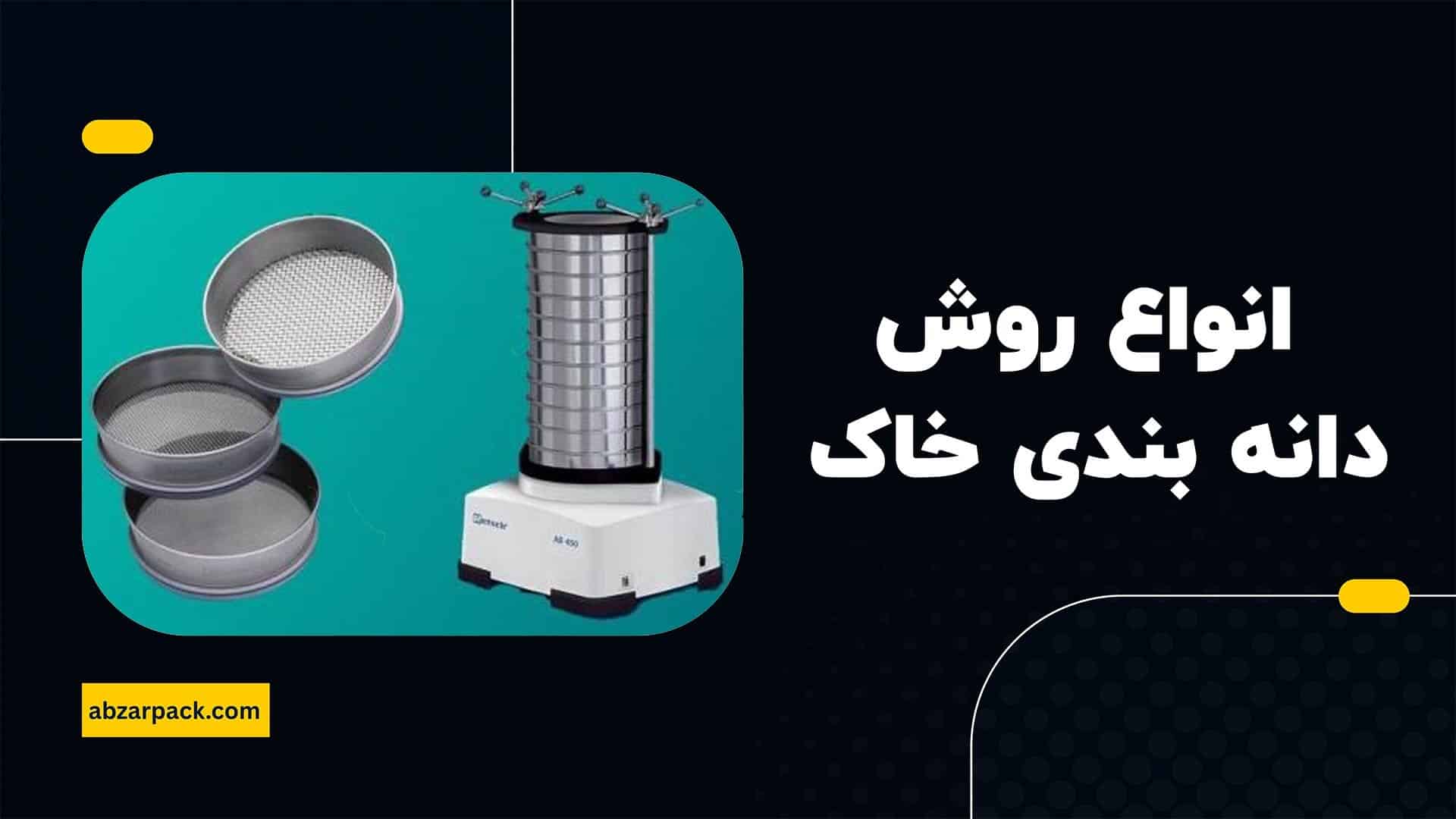

انواع روش دانه بندی خاک
آزمایش دانهبندی خاک یکی از اساسیترین آزمایشها در مهندسی ژئوتکنیک است که برای تعیین توزیع اندازه ذرات خاک انجام میشود. شناخت دقیق اندازه و درصد ذرات خاک نقش مهمی در تحلیل خصوصیات مکانیکی و فیزیکی خاک دارد. برای انجام آزمایش دانهبندی، چندین روش مختلف وجود دارد که بسته به اندازه ذرات خاک و شرایط نمونه انتخاب میشود. در اینجا بهصورت جامع انواع روشهای دانهبندی خاک را توضیح میدهیم:
1. روش الکگذاری (سایز خشک یا الک خشک)
این روش رایجترین و سادهترین روش دانهبندی است که برای خاکهایی با ذرات بزرگتر از ۰.۰۷۵ میلیمتر (۷۵ میکرون) به کار میرود.
در این روش:
- نمونه خاک خشک و آماده میشود.
- خاک از مجموعهای از الکهای استاندارد با اندازه چشمههای مختلف عبور داده میشود.
- وزن باقیمانده روی هر الک و وزن عبوری از الکها اندازهگیری میشود.
- درصد وزن هر گروه دانهها نسبت به کل نمونه محاسبه میشود.
این روش برای شن، ماسه و خاکهای دانهدرشت مناسب است و نتایج دقیق و قابل اطمینانی ارائه میدهد.
آزمایشگاههای پایه دو برای دریافت مجوز فعالیت، نیازمند تجهیزات خاصی مانند ترازو، اتربرگ، هیدرومتری و دستگاه چگالی خاک هستند. برای تهیه بهترین تجهیزات آزمایشگاه خاک پایه دو با ابزار پک تماس بگیرید.
2. روش هیدرومتری
برای ذرات بسیار ریز خاک که کوچکتر از ۰.۰۷۵ میلیمتر هستند (سیلت و رس)، روش الکگذاری مناسب نیست. در این شرایط از روش هیدرومتری استفاده میشود.
اصل کار بر اساس قانون استوکس است که سرعت تهنشینی ذرات در یک مایع را بر اساس اندازه آنها تعیین میکند.

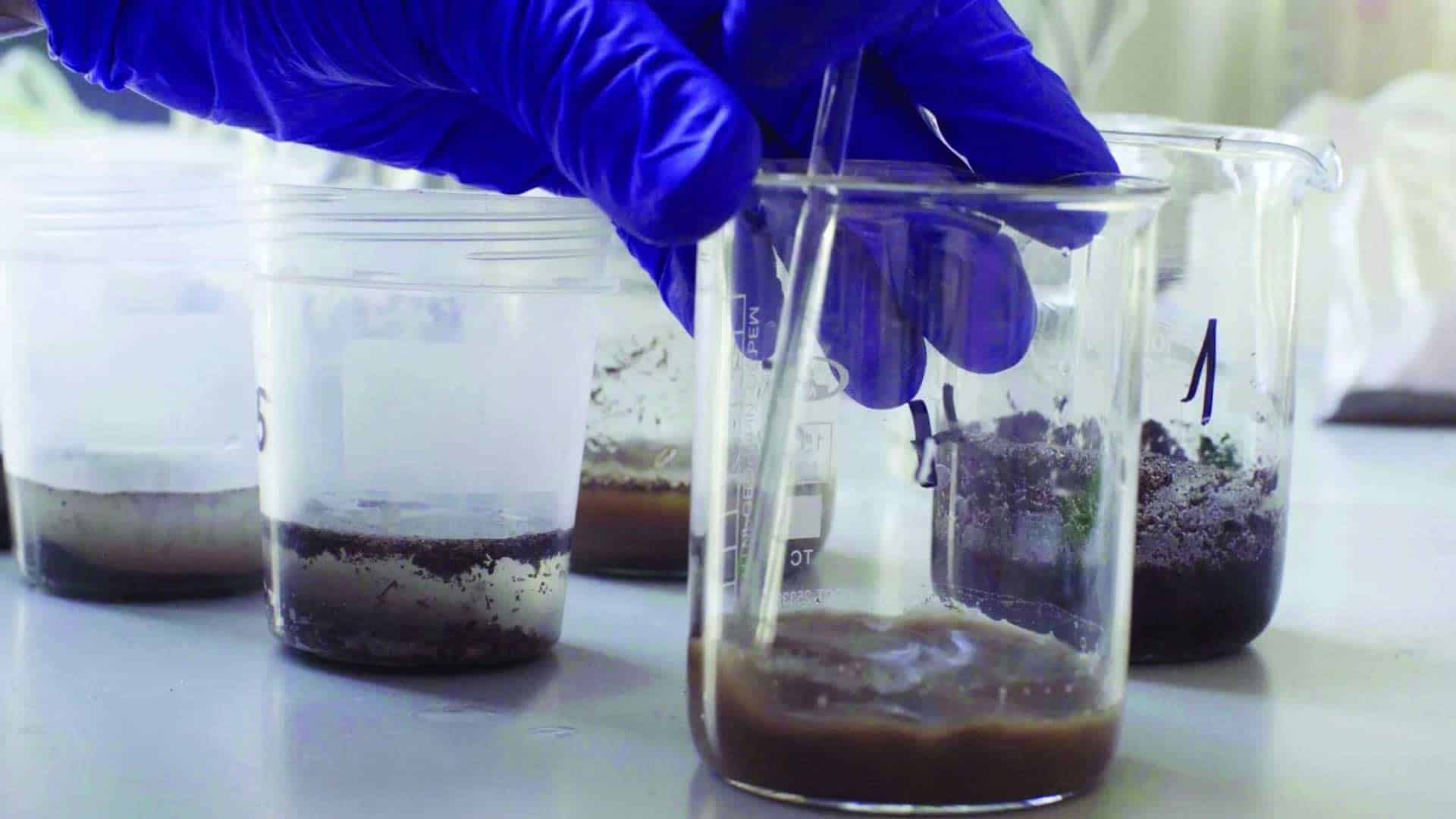

مراحل انجام آزمایش هیدرومتری:
- نمونه خاک به محلول آب و مواد تفرقدهنده (مثل سدیم هگزامتافسفات) اضافه میشود تا ذرات از هم جدا شوند.
- محلول در سیلندر مدرج قرار میگیرد.
- با اندازهگیری چگالی معلق در عمق مشخص و زمانهای مختلف، توزیع ذرات ریز به دست میآید.
این روش به ویژه برای تحلیل خاکهای رس و سیلت کاربرد دارد.
3. روش ترکیبی
زمانی که نمونه خاک شامل هر دو نوع ذرات درشت و ریز باشد، از ترکیب روش الکگذاری و هیدرومتری استفاده میشود.
- ابتدا دانههای بزرگتر از ۰.۰۷۵ میلیمتر با الکگذاری جدا میشوند و وزن آنها اندازهگیری میشود.
- سپس بخش ریزتر خاک که از الک عبور کرده، با روش هیدرومتری آنالیز میشود.
- نتایج هر دو روش ترکیب شده و منحنی دانهبندی کامل تهیه میگردد.
تجهیزات آزمایشگاه بتن باید هم دقیق و هم مقاوم باشند تا در آزمونهای فشار و کارایی عملکرد دقیق ارائه دهند. برای دریافت لیست کامل و خرید تجهیزات آزمایشگاه بتن با تیم فروش ابزار پک تماس بگیرید.
4. روشهای دیگر دانهبندی (کمتر رایج)
در موارد خاص و برای خاکهای ویژه، روشهای دیگری مانند اندازهگیری با میکروسکوپ الکترونی، اندازهگیری با دستگاههای نوری و لیزری (مثل دستگاه آنالیز دانهبندی با لیزر) نیز استفاده میشوند که دقت بالاتری دارند ولی معمولاً در آزمایشگاههای پیشرفته به کار میروند.
لوازم مورد نیاز برای آزمایش دانه بندی خاک
برای انجام آزمایش دانهبندی خاک به تجهیزات زیر نیاز است:
- مجموعه الکهای استاندارد با چشمههای مشخص
- لرزاننده الک (الکزن برقی یا دستی)
- ترازو با دقت مناسب
- ظرف نمونه و سطل جمعآوری خاک
- برس برای تمیز کردن الکها
- دستگاه خشککن (برای خشک کردن نمونه خاک)
- وسایل هیدرومتری شامل سیلندر مدرج، پیکنومتر و محلول تفرقدهنده
- ساعت یا تایمر برای کنترل زمان آزمایش
نکات مهم در مورد آزمایش دانه بندی خاک
برای دستیابی به نتایج دقیق و قابل اعتماد در آزمایش دانهبندی خاک رعایت موارد زیر ضروری است:
- نمونه خاک باید نماینده کل حجم خاک محل باشد و بهدرستی مخلوط و آماده شود.
- قبل از شروع آزمایش، نمونه باید کاملاً خشک و تمیز باشد.
- در روش الکگذاری، هر الک باید بهطور کامل و با مدت زمان مناسب ویبره داده شود.
- در روش هیدرومتری باید محلول تفرقدهنده مناسب استفاده و تمام تجهیزات تمیز باشند.
- دقت در وزنکشی نمونهها و ثبت دقیق دادهها اهمیت زیادی دارد.
- پس از اتمام هر بار آزمایش، الکها باید کاملاً تمیز شوند تا در آزمایش بعدی خطایی رخ ندهد.
محاسبات آزمایش دانه بندی خاک
محاسبات اصلی در آزمایش دانهبندی خاک شامل موارد زیر است:
- تعیین درصد عبور از هر الک با فرمول:
درصد عبور = (وزن خاک عبوری از الک ÷ وزن کل نمونه) × 100 - رسم منحنی دانهبندی بر اساس درصد عبور و اندازه چشمه الکها
- محاسبه ضریب یکنواختی (Cu): Cu = D60 ÷ D10 (نسبت اندازه دانهای که 60٪ عبور کرده به اندازه دانهای که 10٪ عبور کرده)
- محاسبه ضریب انحنا (Cc): Cc = (D30)^2 ÷ (D10 × D60)
که D10، D30 و D60 اندازههای ذراتی هستند که به ترتیب 10٪، 30٪ و 60٪ از نمونه عبور کردهاند

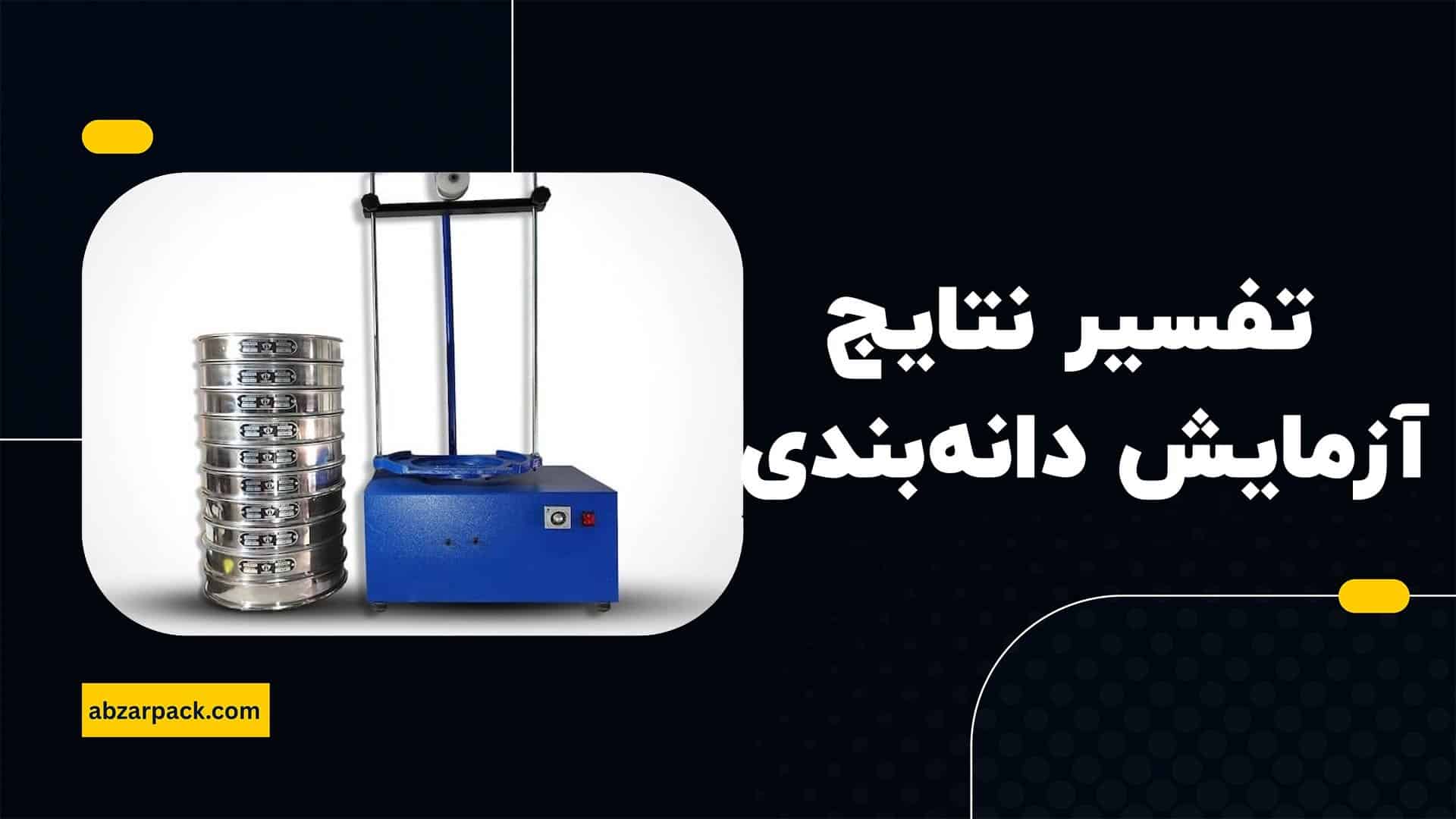

تفسیر نتایج آزمایش دانه بندی
تفسیر منحنی دانهبندی و مقادیر ضریب یکنواختی و انحنا به شناخت خصوصیات خاک کمک میکند:
- خاکهای با Cu بین 4 تا 6 و Cc بین 1 تا 3 به عنوان خاکهای یکنواخت و خوب طبقهبندی میشوند.
- خاکهایی با Cu کمتر از 4 معمولاً دارای ذرات همسایز بوده و یکنواختی کمی دارند.
- توزیع گسترده اندازه دانهها باعث افزایش تراکمپذیری و بهبود خصوصیات مکانیکی خاک میشود.
- این نتایج برای انتخاب روشهای بهسازی، طراحی فونداسیون و پیشبینی رفتار خاک بسیار حیاتیاند.
کاربردهای آزمایش دانه بندی خاک
آزمایش دانهبندی خاک یکی از مهمترین آزمایشهای پایه در مهندسی ژئوتکنیک و علوم خاک است که کاربردهای گستردهای در پروژههای عمرانی، کشاورزی و محیط زیست دارد. شناخت دقیق توزیع اندازه ذرات خاک از طریق این آزمایش، اطلاعات حیاتی در مورد خصوصیات فیزیکی و مکانیکی خاک فراهم میکند که تأثیر مستقیمی بر تصمیمگیریهای مهندسی و طراحی پروژهها دارد. در ادامه، مهمترین کاربردهای آزمایش دانهبندی خاک بهصورت جامع توضیح داده شده است:
- طبقهبندی و تعیین نوع خاک
آزمایش دانهبندی اولین گام برای شناخت نوع خاک است و به کمک آن خاکها به دستههای مختلف مانند شن، ماسه، سیلت و رس طبقهبندی میشوند. این طبقهبندی مبنای انتخاب روشهای بهسازی، طراحی فونداسیون و ارزیابی رفتار خاک است. - طراحی و اجرای سازههای ژئوتکنیکی
مشخصات دانهبندی خاک به مهندسان کمک میکند تا مقاومت برشی، تراکمپذیری و نفوذپذیری خاک را برآورد کنند. این اطلاعات برای طراحی پیها، دیوارهای حائل، خاکریزها و سدهای خاکی ضروری است. - انتخاب روشهای اصلاح و تثبیت خاک
بر اساس نتایج دانهبندی، میتوان مناسبترین روشهای اصلاح خاک را مانند افزودن مواد تثبیتکننده (سیمان، آهک) یا زهکشی انتخاب کرد تا مشکلاتی مثل نشست، لغزش یا نفوذ آب کنترل شود. - ارزیابی تراکمپذیری و نفوذپذیری خاک
دانهبندی خاک تأثیر زیادی بر میزان تراکم و نفوذپذیری دارد. خاکهای با توزیع دانههای متنوع بهتر متراکم شده و قابلیت زهکشی مناسبی دارند که برای ساخت راهها، باند فرودگاه و سایر سازهها اهمیت دارد. - کنترل کیفیت مواد خاکی در پروژههای عمرانی
در پروژههای بزرگ مانند ساخت راه، تونل و ساختمان، آزمایش دانهبندی خاک بهعنوان بخشی از کنترل کیفیت خاک مصرفی استفاده میشود تا از تطابق آن با مشخصات فنی اطمینان حاصل شود. - پیشبینی رفتار خاک در برابر بارگذاری و شرایط محیطی
با استفاده از نتایج آزمایش دانهبندی میتوان میزان نشست، تورم و تغییرات حجم خاک در مواجهه با بارگذاری یا تغییرات رطوبت را پیشبینی کرد و در طراحی سازههای مقاومتر بهره برد. - کاربردهای کشاورزی و محیط زیستی
در کشاورزی، توزیع دانههای خاک بر ظرفیت نگهداری آب و مواد مغذی تأثیر میگذارد. همچنین در مطالعات محیط زیستی، دانهبندی خاک به بررسی انتقال آلودگیها و مدیریت منابع آب کمک میکند.
جمعبندی
آزمایش دانه بندی خاک با استفاده از روش الک یا هیدرومتری، دید دقیقی از ترکیب دانههای خاک و رفتار آن در پروژههای عمرانی ارائه میدهد. نتایج این آزمایش مبنای بسیاری از تصمیمگیریهای طراحی و اجراست. رعایت اصول اجرایی، استفاده از تجهیزات استاندارد و تحلیل صحیح منحنی دانهبندی، از الزامات این فرآیند است. در صورت نیاز به تهیه تجهیزات آزمایشگاهی تخصصی مانند الکهای استاندارد یا لرزاننده الک، میتوانید از فروشگاه تخصصی ابزار پک اقدام کنید و از مشاوره کارشناسان فنی بهرهمند شوید.
