آزمایش وی بی بتن یکی از روش‌های استاندارد برای تعیین کارایی بتن تازه، اندازه‌گیری قابلیت تراکم و ارزیابی روانی بتنهای کم اسلامپ است. این آزمایش به دلیل دقت بالا، قابلیت تکرار مناسب و کاربرد گسترده در بتنهای خشک و نیمه خشک، در پروژه‌های عمرانی و صنعتی مورد استفاده قرار می‌گیرد.
نتایج این آزمون به مهندسان کمک می‌کند تا کیفیت بتن تازه را کنترل کرده و از دستیابی به مقاومت و دوام مطلوب اطمینان حاصل کنند. در ادامه به مطالب بیشتری می‌پردازیم تا پایان با ما همراه باشید.
هدف آزمایش وی بی
هدف اصلی آزمایش وی بی تعیین میزان کارایی و قابلیت تراکم بتن تازه از طریق اندازه‌گیری زمان لازم برای تغییر شکل کامل نمونه تحت اثر ارتعاش است. این آزمایش به ویژه برای بتنهای خشک و نیمه خشک که اسلامپ پایینی دارند، کاربرد فراوانی دارد.
با استفاده از نتایج این آزمون می‌توان کیفیت اختلاط بتن و میزان روانی آن را ارزیابی کرد. همچنین مهندسان از داده‌های حاصل برای کنترل کیفیت بتن در محل پروژه و اطمینان از مناسب بودن بتن برای عملیات اجرایی استفاده می‌کنند. زمان وی بی بیشتر نشان‌دهنده بتن خشک‌تر و زمان کمتر بیانگر بتن روان‌تر است.
آزمایش تعیین دمای بتن تازه یکی از آزمون‌های مهم کنترل کیفیت است که به بررسی شرایط بتن پیش از اجرا کمک می‌کند. دمای مناسب بتن تأثیر مستقیمی بر زمان گیرش، مقاومت نهایی و دوام سازه دارد. برای آشنایی با مراحل انجام آزمایش تعیین دمای بتن تازه و استانداردهای مربوط به آن، ادامه مطلب را مطالعه کنید.

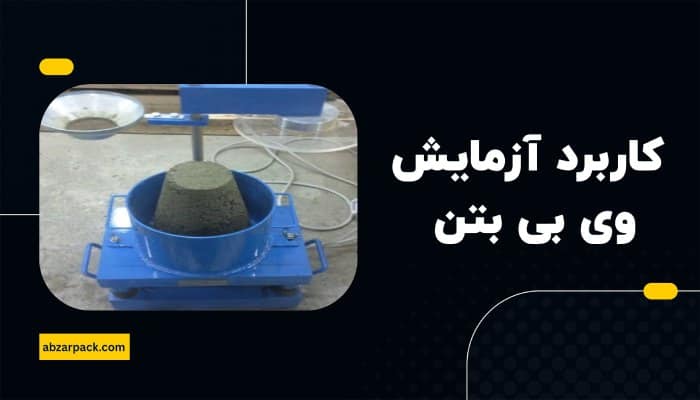

کاربرد آزمایش وی بی بتن
آزمایش وی بی معمولا برای بتنهایی به کار می‌رود که اسلامپ کمی دارند و اندازه‌گیری کارایی آنها با روش اسلامپ به تنهایی امکان‌پذیر نیست. این آزمایش اطلاعات ارزشمندی درباره قابلیت تراکم و روانی بتن در اختیار مهندسان قرار میدهد.
- تعیین کارایی بتنهای کم اسلامپ
- کنترل کیفیت بتن تازه در کارگاه
- ارزیابی قابلیت تراکم بتن
- بررسی یکنواختی مخلوط بتن
- کنترل بتن مورد استفاده در روسازی‌ها
- استفاده در تولید قطعات پیش‌ساخته بتنی
- مقایسه طرح‌های اختلاط مختلف بتن
نتایج حاصل از این آزمایش می‌تواند در انتخاب طرح اختلاط مناسب و کنترل فرآیند بتن‌ریزی مؤثر باشد. به همین دلیل آزمایش وی بی در بسیاری از پروژه‌های عمرانی و صنعتی به عنوان یکی از آزمون‌های مهم بتن تازه شناخته میشود.
جک بتن شکن از مهم‌ترین تجهیزات آزمایشگاهی برای تعیین مقاومت فشاری نمونه‌های بتنی محسوب میشود. انتخاب دستگاهی با ظرفیت مناسب و دقت بالا، نقش مهمی در دستیابی به نتایج قابل اعتماد دارد. برای مقایسه مدل‌ها و خرید جک بتن شکن متناسب با نیاز آزمایشگاه خود، همین حالا اقدام کنید.

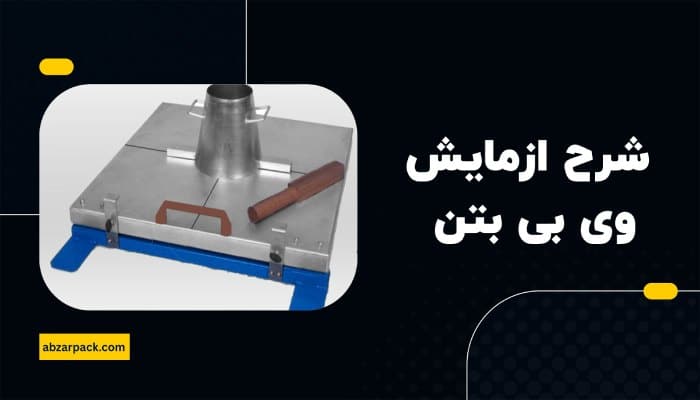

شرح آزمایش وی بی بتن
آزمایش وی بی یکی از روش‌های متداول ارزیابی بتن تازه است که بر اساس اندازه‌گیری زمان لازم برای تغییر شکل بتن تحت ارتعاش انجام میشود. در این روش، نمونه بتن پس از خروج از قالب اسلامپ در معرض لرزش قرار می‌گیرد و مدت زمان تبدیل آن به یک سطح یکنواخت اندازه‌گیری میشود.
هرچه زمان ثبت‌شده کمتر باشد، بتن از روانی بیشتری برخوردار است. این آزمایش به ویژه برای بتنهای کم اسلامپ و مخلوط‌های مورد استفاده در روسازی‌ها و قطعات پیش ساخته کاربرد دارد. نتایج آن اطلاعات ارزشمندی درباره کیفیت و قابلیت اجرای بتن ارائه میدهد.
تجهیزات لازم برای آزمایش وی بی (Ve Be)
برای انجام آزمایش وی بی بتن، استفاده از تجهیزات استاندارد و کالیبره‌شده ضروری است. هر یک از این ابزارها نقش مهمی در اندازه‌گیری دقیق زمان تغییر شکل و تراکم بتن دارند. آماده‌سازی صحیح تجهیزات باعث افزایش دقت نتایج و کاهش خطاهای احتمالی میشود.
- دستگاه وی بی (Ve Be Consistometer)
- مخروط اسلامپ استاندارد
- صفحه شفاف مدرج
- میز لرزان
- ظرف استوانه‌ای فلزی
- میله کوبش استاندارد
- بیلچه یا ماله
- کرنومتر
- نمونه بتن تازه
استفاده صحیح از تجهیزات فوق موجب میشود شرایط آزمایش مطابق استانداردهای معتبر اجرا شود. همچنین بررسی سلامت دستگاه و تمیز بودن تجهیزات پیش از شروع آزمون اهمیت زیادی در دستیابی به نتایج دقیق دارد.
مقسم مکانیکی ابزاری کاربردی برای تقسیم یکنواخت نمونه‌های مصالح و دستیابی به نمونه‌های نماینده در آزمایش‌های مختلف است. استفاده از این دستگاه موجب افزایش دقت نمونه‌برداری و کاهش خطاهای آزمایشگاهی میشود. برای خرید مقسم مکانیکی و دریافت مشاوره خرید با کارشناسان ما در ارتباط باشید.
روش انجام آزمایش وی بی بتن
اجرای آزمایش وی بی شامل چند مرحله متوالی است که باید با دقت انجام شوند. رعایت ترتیب مراحل و استفاده صحیح از تجهیزات برای دستیابی به نتایج معتبر ضروری است. در این آزمون زمان لازم برای تغییر شکل کامل بتن تحت اثر ارتعاش اندازه‌گیری میشود.
آماده سازی دستگاه
ابتدا دستگاه وی بی، ظرف استوانه‌ای و سایر تجهیزات تمیز شده و در محل مناسب قرار می‌گیرند. سپس از تراز بودن دستگاه و آماده بودن کرنومتر اطمینان حاصل میشود.
پر کردن قالب اسلامپ
مخروط اسلامپ درون ظرف قرار گرفته و بتن تازه در چند لایه داخل آن ریخته میشود. هر لایه مطابق استاندارد با میله کوبش متراکم می‌گردد.
برداشتن قالب اسلامپ
پس از تکمیل نمونه ریزی، مخروط به آرامی و به صورت عمودی برداشته میشود. در این مرحله نمونه بتن شکل اولیه خود را حفظ می‌کند.
قرار دادن صفحه شفاف
دیسک یا صفحه شفاف روی سطح بتن قرار می‌گیرد تا فرآیند تغییر شکل بتن در حین ارتعاش قابل مشاهده باشد.
اعمال ارتعاش و ثبت زمان
دستگاه لرزان روشن شده و همزمان کرنومتر فعال میشود. زمانی که سطح بتن کاملاً تغییر شکل داده و به صورت یکنواخت در ظرف پخش شود، کرنومتر متوقف میشود.
ثبت و تحلیل نتایج
زمان اندازه‌گیری‌شده به عنوان زمان وی بی ثبت میشود. سپس نتیجه به منظور ارزیابی کارایی و قابلیت تراکم بتن مورد بررسی قرار می‌گیرد.
گزارش آزمایش وی بی
گزارش آزمایش وی بی باید شامل تمامی اطلاعات مربوط به نمونه، شرایط انجام آزمون و نتایج به‌دست‌آمده باشد. در این گزارش معمولا مشخصات پروژه، تاریخ انجام آزمایش، نوع بتن و نسبت اختلاط ثبت میشود. همچنین زمان وی بی اندازه گیری شده به عنوان مهم‌ترین نتیجه آزمون ذکر می‌گردد.
هر گونه شرایط خاص محیطی یا موارد غیرعادی مشاهده شده در حین آزمایش نیز باید در گزارش درج شود. ثبت دقیق اطلاعات امکان تحلیل بهتر نتایج و کنترل کیفیت بتن را در مراحل بعدی فراهم می‌کند.
جدول نتایج آزمایش وی بی (Ve Be)
|
کارایی بتن |
زمان |
شماره نمونه |
|
زیاد |
۵ |
۱ |
|
متوسط |
۱۰ |
۲ |
|
کم |
۱۵ |
۳ |
|
بسیار کم |
۲۰ |
۴ |
نکات مهم آزمایش Ve Be بتن
رعایت نکات اجرایی در آزمایش وی بی تأثیر مستقیمی بر دقت و اعتبار نتایج دارد. کوچک‌ترین خطا در نمونه‌گیری یا اجرای آزمون می‌تواند باعث تغییر محسوس در زمان ثبت شده شود.
- نمونه بتن باید نماینده واقعی مخلوط باشد.
- تجهیزات قبل از آزمایش تمیز و سالم باشند.
- آزمایش بلافاصله پس از نمونه گیری انجام شود.
- کرنومتر با شروع لرزش دستگاه فعال گردد.
- نمونه مطابق استاندارد در قالب ریخته شود.
- از لرزش‌های اضافی خارج از دستگاه جلوگیری شود.
- شرایط محیطی تا حد امکان ثابت نگه داشته شود.
رعایت این موارد باعث افزایش قابلیت اعتماد نتایج خواهد شد. همچنین توصیه میشود آزمایش توسط افراد آموزش دیده و مطابق استانداردهای معتبر انجام شود تا امکان مقایسه نتایج در پروژه‌های مختلف فراهم گردد.
تجهیزات آزمایشگاه بتن نقش مهمی در کنترل کیفیت مصالح و اطمینان از صحت نتایج آزمایش‌ها دارند. استفاده از دستگاه‌های استاندارد و دقیق باعث افزایش دقت ارزیابی خواص بتن در پروژه‌های عمرانی میشود. برای مشاهده مشخصات فنی و خرید تجهیزات آزمایشگاه بتن همین حالا محصولات موردنظر خود را بررسی کنید.
جمع‌بندی
آزمایش وی بی بتن یکی از دقیق‌ترین روش‌های ارزیابی کارایی بتنهای کم اسلامپ و خشک محسوب میشود. این آزمون با اندازه‌گیری زمان لازم برای تغییر شکل بتن تحت اثر ارتعاش، اطلاعات مهمی درباره روانی و قابلیت تراکم بتن ارائه میدهد. استفاده از تجهیزات استاندارد، رعایت مراحل اجرایی و ثبت صحیح نتایج، نقش مهمی در افزایش دقت آزمایش دارند.
به همین دلیل آزمایش وی بی به عنوان یکی از ابزارهای مؤثر کنترل کیفیت بتن در پروژه‌های عمرانی و صنعتی شناخته میشود. در بخش نظرات سایت ابزارپک کامنت بگذارید تا کارشناسان به خوبی شما را راهنمایی کنند.
