دستگاه برش مستقیم

دستگاه برش مستقیم یکی از تجهیزات مهم آزمایشگاه مکانیک خاک است که برای تعیین مقاومت برشی خاک و محاسبه پارامترهای فنی آن مانند زاویه اصطکاک داخلی (φ) و چسبندگی (c) استفاده می‌شود. این دستگاه مطابق استانداردهای ASTM D3080، BS 1377-7 و ISIRI 18177 طراحی و ساخته می‌شود و نقش اساسی در طراحی سازه‌های ژئوتکنیکی دارد.

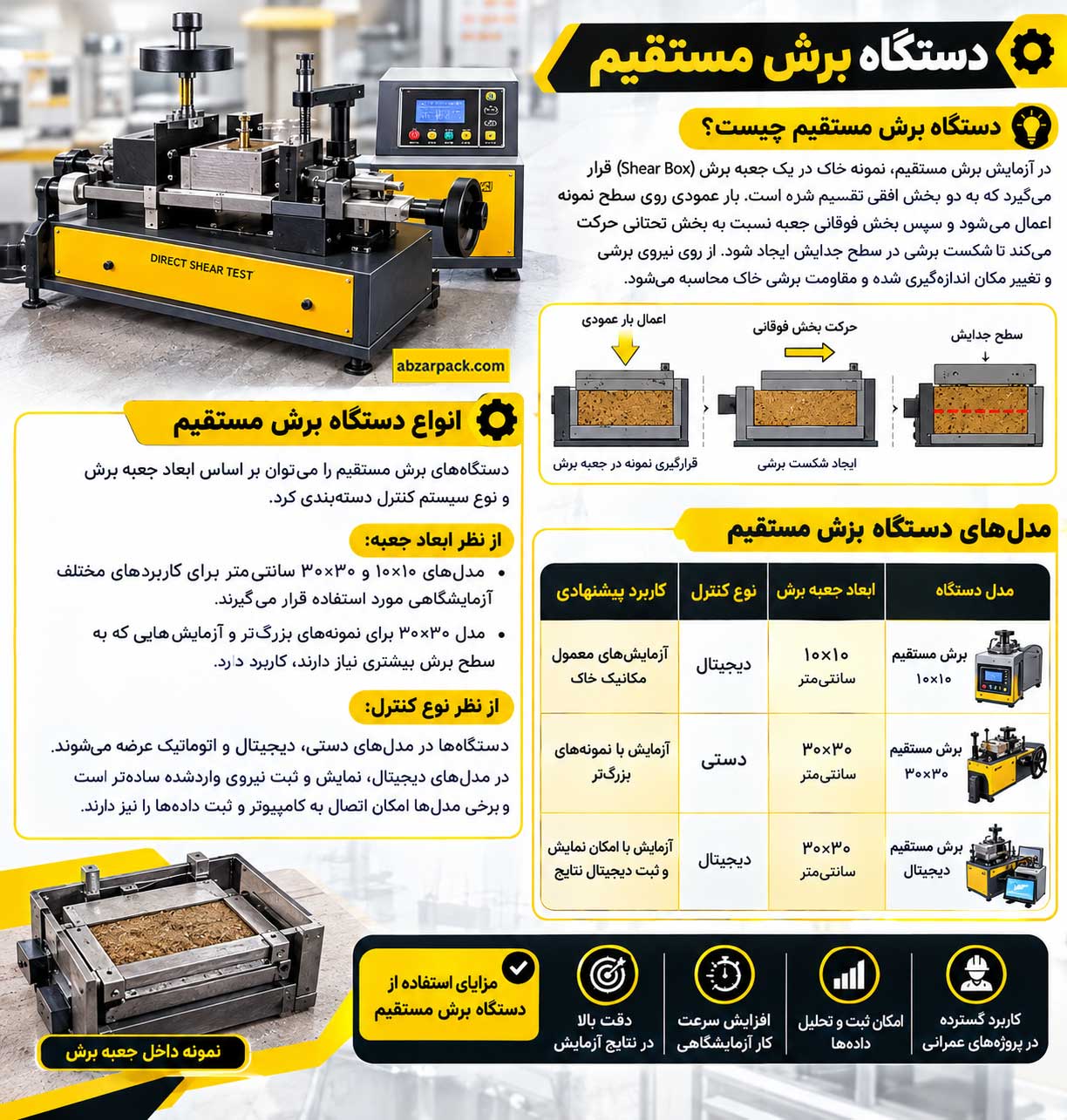

دستگاه برش مستقیم چیست؟

در آزمایش برش مستقیم، نمونه خاک در یک جعبه برش (Shear Box) قرار می‌گیرد که به دو بخش افقی تقسیم شده است. بار عمودی روی سطح نمونه اعمال می‌شود و سپس بخش فوقانی جعبه نسبت به بخش تحتانی حرکت می‌کند تا شکست برشی در سطح جدایش ایجاد شود. از روی نیروی برشی و تغییر مکان اندازه‌گیری ‌شده، و مقاومت برشی خاک محاسبه می‌شود.

ویژگی‌ها و اجزای دستگاه برش مستقیم

• سیستم بارگذاری عمودی به وسیله وزنه های استاندارد است.
• سیستم بارگذاری افقی با کنترل سرعت ثابت
• نمایشگر نیرو (آنالوگ یا دیجیتال)
• میکروسوئیچ محدودکننده کورس
• قابلیت اتصال به کامپیوتر و نرم‌افزار ثبت داده‌ها (در مدل‌های دیجیتال و اتوماتیک)

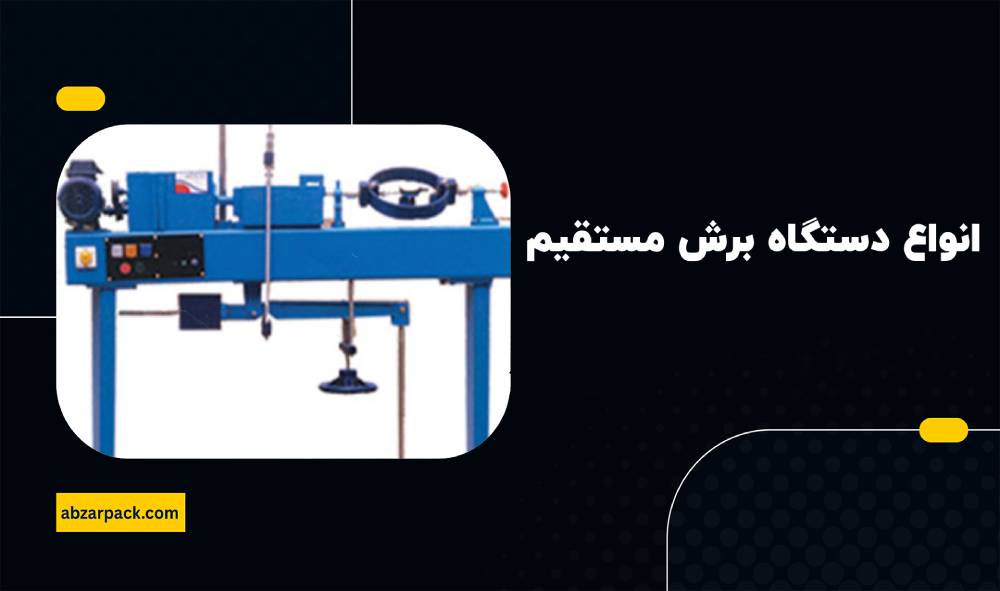

انواع دستگاه برش مستقیم

۱. بر اساس ابعاد جعبه برش:

• ۶×۶ سانتی‌متر: مناسب خاک های ریزدانه
• ۱۰×۱۰ سانتی‌متر: متداول‌ترین اندازه برای پروژه‌های عمرانی.
• ۳۰×۳۰ سانتی‌متر: برای آزمایش‌های خاص و نمونه‌های بزرگ.

۲. بر اساس سیستم کنترل و ثبت داده:

آنالوگ (دستی): داده‌ها به صورت دستی قرائت می‌شوند. دقت کمتر است و بیشتر در آزمایش‌های آموزشی استفاده می‌شود.

نیمه اتوماتیک: دارای موتور و کنترل سرعت است اما داده‌ها به ‌صورت نیمه ‌خودکار ثبت می‌شوند.

تمام اتوماتیک: مجهز به سیستم دیجیتال و نرم‌افزار ثبت و آنالیز داده‌ها، دقت بالا و خطای انسانی صفر. مناسب آزمایشگاه‌های مرجع و پروژه‌های تحقیقاتی.

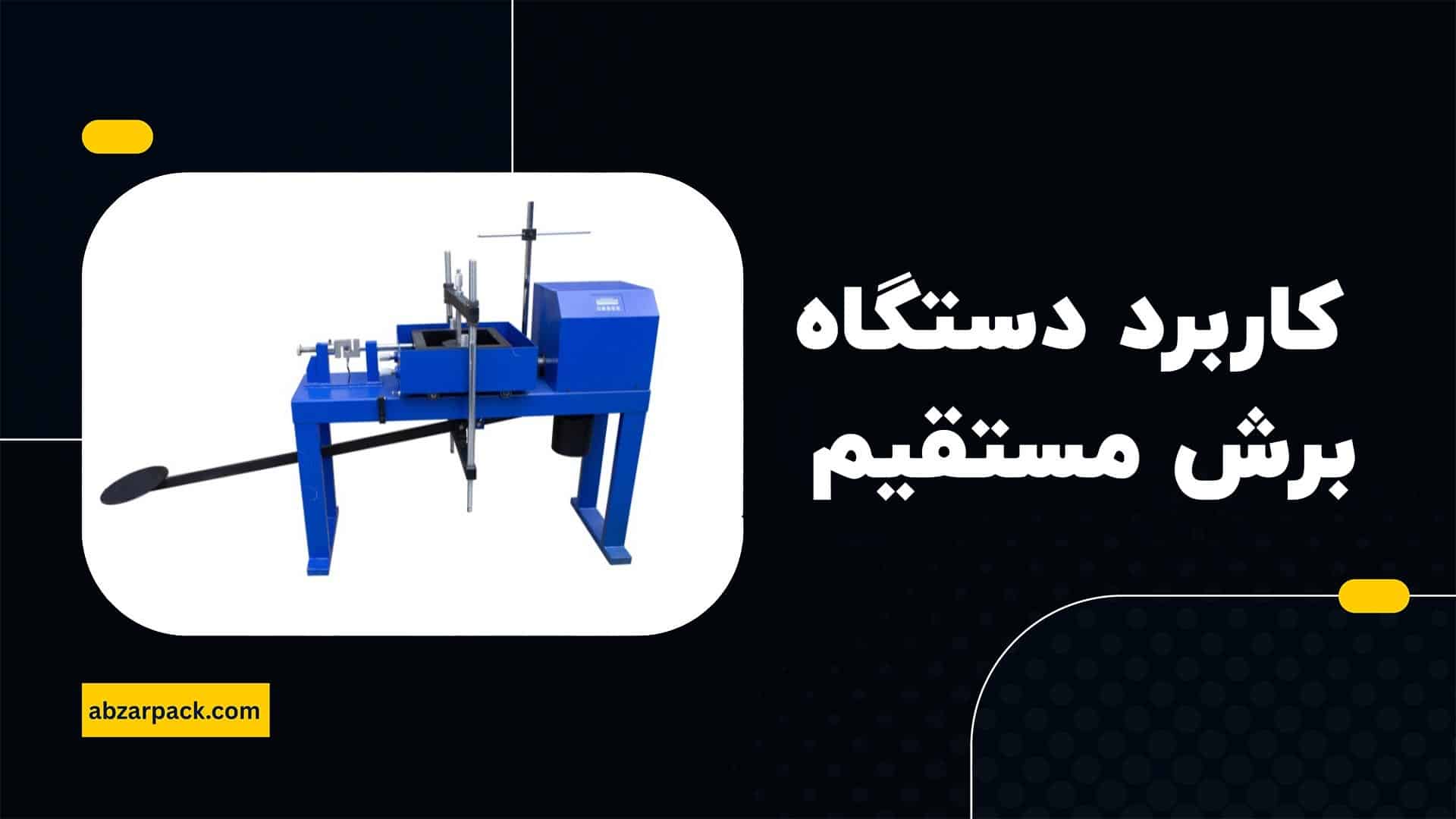

کاربردهای دستگاه برش مستقیم

• تعیین مقاومت برشی خاک (پارامترهای φ و c)
• برآورد ظرفیت باربری خاک در پی‌سازی
• طراحی و تحلیل پایداری شیب‌ها و شیروانی‌ها
• تحلیل پایداری در پروژه‌های سدسازی
• طراحی سازه‌های زیرزمینی و تونل‌ها
• بررسی اثر شرایط اشباع یا خشک بودن خاک بر مقاومت برشی

قیمت و نکات خرید دستگاه برش مستقیم

قیمت دستگاه برش مستقیم به عوامل زیر بستگی دارد:

• ابعاد جعبه برش (۶×۶، ۱۰×۱۰ یا ۳۰×۳۰)
• نوع سیستم (آنالوگ، نیمه اتوماتیک یا تمام اتوماتیک)
• ظرفیت بارگذاری عمودی و برشی
• قابلیت اتصال به کامپیوتر و نرم‌افزار تحلیل داده‌ها

در هنگام خرید باید به موارد زیر توجه کرد:

• مطابقت با استانداردهای ASTM D3080 و BS 1377-7
• داشتن گواهی کالیبراسیون معتبر
• کیفیت قطعات مکانیکی و سیستم بارگذاری
• پشتیبانی فنی و خدماتپس از فروش
