آزمایش مقاومت خمشی بتن برای بررسی توانایی بتن در تحمل نیروهای خمشی و تعیین مقاومت آن در برابر شکست ناشی از خمش انجام میشود. در این آزمون، نمونه تیر بتنی روی دو تکیهگاه قرار گرفته و تحت بارگذاری کنترلشده قرار میگیرد تا حداکثر نیروی قابل تحمل و محل شکست مشخص شود. نتیجه آزمایش برای ارزیابی عملکرد بتن در سازههایی مانند دالها و روسازیها اهمیت دارد.
هدف از آزمایش مقاومت خمشی بتن چیست؟
هدف اصلی، تعیین مقاومت بتن در برابر نیرویی است که باعث خم شدن و در نهایت شکست نمونه میشود. این ویژگی با عنوان مدول گسیختگی نیز شناخته میشود و مقدار آن به نحوه آمادهسازی، ابعاد نمونه، شرایط عملآوری و روش بارگذاری وابسته است.
در این آزمایش، نمونه تیر بتنی تحت بار قرار میگیرد تا تنش کششی در بخش پایینی آن ایجاد شود. با افزایش بار، ترک در ناحیه کششی شکل میگیرد و در نهایت نمونه میشکند. حداکثر بار ثبتشده برای محاسبه مقاومت خمشی مورد استفاده قرار میگیرد.
بنابراین، این آزمون فقط مقدار نیروی واردشده به نمونه را نشان نمیدهد؛ بلکه امکان ارزیابی رفتار بتن در شرایطی نزدیکتر به خمش واقعی را نیز فراهم میکند.
برای تجهیز کاملتر آزمایشگاه، خرید تجهیزات آزمایشگاهی بتن نیز باید با توجه به مجموعه آزمونهای مورد نیاز انجام شود، نه صرفاً بر اساس تعداد دستگاهها.

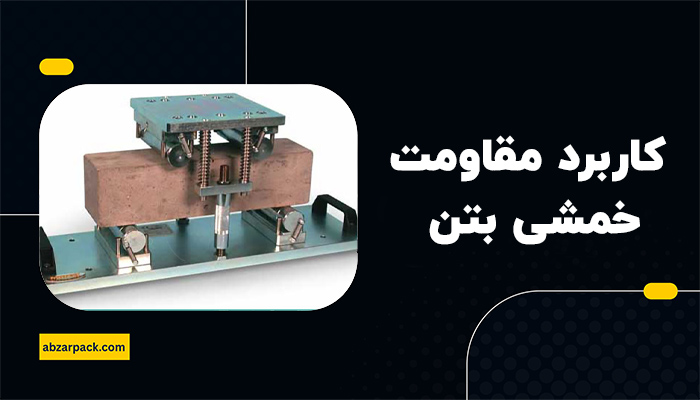

کاربرد آزمایش مقاومت خمشی بتن
نتیجه آزمایش در کنترل کیفیت بتن و ارزیابی عملکرد آن در کاربردهایی که بتن تحت خمش قرار میگیرد، اهمیت دارد. یکی از کاربردهای شناختهشده آن، بررسی بتن مورد استفاده در دالها و روسازیهای بتنی است.
از این آزمون میتوان برای بررسی انطباق بتن با مشخصات فنی پروژه، ارزیابی یکنواختی تولید و کنترل کیفیت عملیات اختلاط و بتنریزی استفاده کرد.
همچنین مقایسه نتایج نمونههای مختلف میتواند اطلاعات مناسبی درباره تاثیر طرح اختلاط، عملآوری و شرایط ساخت بر عملکرد خمشی بتن در اختیار آزمایشگاه قرار دهد.
روش انجام آزمایش مقاومت خمشی بتن
روش انجام آزمایش مقاومت خمشی بتن بر اساس نوع بارگذاری انتخاب میشود. دو روش شناختهشده در استانداردهای ASTM شامل بارگذاری در یکسوم دهانه و بارگذاری در نقطه میانی هستند. استاندارد ASTM C78/C78M روش بارگذاری در یکسوم دهانه و ASTM C293/C293M روش بارگذاری در نقطه میانی را پوشش میدهد. در ادامه بیشتر به آنها خواهیم پرداخت.
روش بارگذاری در یکسوم دهانه
در این روش، تیر بتنی روی دو تکیهگاه قرار میگیرد و دو نیروی مساوی در نقاطی وارد میشوند که فاصله آنها از یکدیگر برابر با یکسوم طول دهانه است. در نتیجه، بخش میانی تیر در ناحیهای با خمش کنترلشده قرار میگیرد.
ASTM C78/C78M این روش را برای تعیین مقاومت خمشی نمونه تیر بتنی به کار میبرد و نتیجه آن بهصورت مدول گسیختگی گزارش میشود.
این روش در بسیاری از آزمایشهای کنترل کیفیت بتن، بهویژه برای کاربردهای مرتبط با دال و روسازی، مورد استفاده قرار میگیرد.
روش بارگذاری در نقطه میانی
در روش بارگذاری در نقطه میانی، نیروی متمرکز در مرکز دهانه تیر وارد میشود. در این حالت، بیشترین ممان خمشی در مرکز نمونه ایجاد میشود و محل شکست نسبت به روش بارگذاری در یکسوم دهانه شرایط متفاوتی دارد.
ASTM C293/C293M این روش را برای تعیین مقاومت خمشی تیر ساده با بارگذاری در مرکز دهانه تعریف میکند. این استاندارد تاکید دارد که نتیجه این روش میتواند با نتیجه روش C78 متفاوت باشد؛ بنابراین این دو روش نباید صرفاً بهعنوان دو روش کاملاً معادل در نظر گرفته شوند.
در آزمایشگاههای دارای سطح فعالیت گستردهتر نیز فهرست تجهیزات آزمایشگاه پایه 1 بتن باید بر اساس آزمونهای قابل انجام، الزامات فنی و ظرفیت کاری آزمایشگاه تعیین شود.
تجهیزات موردنیاز برای آزمایش مقاومت خمشی بتن
برای اجرای صحیح آزمون، تجهیزات باید متناسب با ابعاد نمونه و روش بارگذاری انتخاب شوند. دقت دستگاه اعمال بار، تکیهگاهها و ابزار اندازهگیری میتواند روی کیفیت نتیجه نهایی تاثیر داشته باشد.
دستگاه آزمایش مقاومت خمشی یا جک بتن
دستگاه آزمایش مقاومت خمشی بتن نیروی کنترلشده را به نمونه وارد میکند و امکان ثبت حداکثر بار هنگام شکست را فراهم میسازد. دستگاههای تخصصی این آزمون معمولاً به سیستم اعمال بار هیدرولیکی و نمایشگر یا سامانه اندازهگیری نیرو مجهز هستند.
برخی دستگاهها امکان اجرای روشهای مختلف بارگذاری را فراهم میکنند و برای نمونههای تیر بتنی با ابعاد متفاوت قابل تنظیم هستند.
در انتخاب تجهیزات اعمال بار، ظرفیت دستگاه و دقت آن باید متناسب با نوع آزمایش و ابعاد نمونه باشد. در زمان خرید جک بتن شکن نیز بهتر است مشخصات فنی، محدوده نیروی قابل اعمال و دقت اندازهگیری دستگاه بررسی شود تا تجهیزات انتخابشده برای نیازهای آزمایشگاهی مناسب باشند.
قالب تهیه نمونه تیر بتنی
برای تهیه نمونه آزمایش، از قالبهایی با ابعاد مشخص استفاده میشود. قالب باید سطح داخلی مناسب، ابعاد دقیق و استحکام کافی داشته باشد تا نمونه پس از گیرش، شکل مورد نیاز برای آزمایش را حفظ کند.
کیفیت قالب اهمیت دارد؛ زیرا تغییر شکل یا ابعاد نامناسب نمونه میتواند شرایط بارگذاری و نتیجه آزمون را تحت تاثیر قرار دهد.
تکیهگاهها و تجهیزات اعمال بار
تکیهگاهها باید نمونه را در وضعیت صحیح قرار دهند و امکان انتقال مناسب نیرو را فراهم کنند. فاصله بین تکیهگاهها و محل اعمال بار نیز باید مطابق روش آزمایش تعیین شود.
در روش یکسوم دهانه، نحوه قرارگیری نقاط اعمال نیرو اهمیت ویژهای دارد؛ زیرا محل اعمال بار مستقیماً در نحوه توزیع ممان خمشی روی نمونه تاثیر میگذارد.
ترازو و ابزار اندازهگیری ابعاد نمونه
برای تعیین جرم و اندازهگیری طول، عرض و ارتفاع نمونه از ترازو و ابزار اندازهگیری مناسب استفاده میشود. ابعاد واقعی تیر در محاسبات مقاومت خمشی کاربرد دارند؛ بنابراین اندازهگیری باید با دقت کافی انجام شود.
پیش از آزمایش بهتر است نمونه از نظر ترک، آسیب ظاهری و ابعاد نیز بررسی شود تا شرایط آن با الزامات روش آزمایش مطابقت داشته باشد.
برای تهیه نمونههای استاندارد تیر بتنی، استفاده از قالبی با ابعاد دقیق و ساختار مقاوم اهمیت زیادی دارد. در زمان خرید قالب تست بتن باید به جنس قالب، دقت ابعادی، کیفیت سطح داخلی و سهولت باز کردن آن توجه شود؛ زیرا تغییر شکل قالب میتواند ابعاد نمونه و در نتیجه نتیجه آزمایش مقاومت خمشی را تحت تاثیر قرار دهد.
مراحل انجام آزمایش مقاومت خمشی بتن
اجرای صحیح مراحل باعث میشود نتیجه به شرایط واقعی نمونه نزدیکتر باشد. آمادهسازی، اندازهگیری و قرارگیری صحیح تیر روی تکیهگاهها باید پیش از اعمال نیرو کنترل شود.
آمادهسازی نمونه بتنی
نمونه تیر بتنی پس از قالبگیری و طی شدن دوره عملآوری مشخص، برای آزمایش آماده میشود. شرایط عملآوری و رطوبت نمونه میتوانند روی مقاومت اندازهگیریشده تاثیر بگذارند؛ به همین دلیل باید طبق روش استاندارد کنترل شوند.
نمونه باید پیش از آزمایش از نظر شکستگی، ترکهای غیرعادی و آسیبهای احتمالی بررسی شود. همچنین سطح تماس نمونه با تجهیزات باید تا حد امکان شرایط مناسبی برای اعمال بار داشته باشد.
اندازهگیری ابعاد نمونه
طول، عرض و ارتفاع تیر اندازهگیری میشود. این اطلاعات در محاسبات نهایی مقاومت خمشی مورد استفاده قرار میگیرند.
ابعاد واقعی نمونه باید ثبت شوند و صرفاً به اندازه اسمی قالب اکتفا نشود؛ زیرا تغییر در ابعاد مقطع میتواند مقدار مقاومت محاسبهشده را تغییر دهد. استاندارد ASTM C78 نیز تاثیر اندازه نمونه بر مقدار مقاومت خمشی اندازهگیریشده را مورد توجه قرار میدهد.
قرار دادن نمونه روی تکیهگاهها
نمونه باید بهصورت صحیح و همراستا روی دو تکیهگاه قرار گیرد. نحوه قرارگیری تیر باید مطابق روش بارگذاری انتخابشده باشد تا نیرو در محل تعیینشده وارد شود.
قرارگیری نامناسب میتواند توزیع نیرو را تغییر دهد و حتی باعث شکست نمونه در محلی متفاوت از حالت مورد انتظار شود.
اعمال بار خمشی
پس از نصب نمونه، بار با سرعت کنترلشده اعمال میشود. بارگذاری تا زمانی ادامه پیدا میکند که نمونه به حداکثر ظرفیت خمشی خود برسد و شکست اتفاق بیفتد.
در طول این مرحله، دستگاه مقدار نیرو را ثبت میکند. نوع شکست و محل ایجاد ترک نیز باید بررسی و ثبت شود؛ زیرا محل شکست در تفسیر نتیجه اهمیت دارد.
ثبت حداکثر بار و محل شکست
پس از شکست، بیشترین بار ثبتشده از دستگاه استخراج میشود. سپس محل شکست نسبت به تکیهگاهها مشخص میشود.
در روش یکسوم دهانه، محل شکست برای انتخاب رابطه محاسباتی اهمیت دارد. اگر شکست خارج از ناحیه مشخصشده رخ دهد، شرایط پذیرش نتیجه باید بر اساس استاندارد مورد استفاده بررسی شود.
نحوه محاسبه مقاومت خمشی بتن
تست مقاومت خمشی بتن در نهایت با استفاده از حداکثر بار شکست و ابعاد نمونه به یک مقدار عددی برای مقاومت خمشی تبدیل میشود. رابطه مورد استفاده به روش بارگذاری و محل شکست بستگی دارد.
در روش بارگذاری در یکسوم دهانه، اگر شکست در محدوده مجاز ناحیه میانی رخ دهد، رابطه رایج به شکل زیر است:
R = PL ÷ bd²
در این رابطه، R مقاومت خمشی، P حداکثر بار، L طول دهانه، b عرض نمونه و d ارتفاع نمونه است.
در روش بارگذاری در نقطه میانی، رابطه محاسبه به شکل زیر است:
R = 3PL ÷ 2bd²
در این رابطه نیز P حداکثر بار، L طول دهانه و b و d بهترتیب عرض و ارتفاع نمونه هستند. ASTM C293/C293M روش محاسبه مقاومت خمشی با بارگذاری در مرکز را تعریف میکند.
بنابراین پاسخ به پرسش مقاومت خمشی بتن چگونه اندازهگیری میشود فقط به ثبت نیروی شکست محدود نیست و روش بارگذاری، ابعاد نمونه و محل شکست نیز باید در محاسبه لحاظ شوند.
عوامل موثر بر نتیجه آزمایش مقاومت خمشی بتن
نتیجه آزمون میتواند تحت تاثیر عوامل مختلفی قرار گیرد. مهمترین موارد عبارتاند از:
- طرح اختلاط بتن: نوع و مقدار سیمان، سنگدانه و نسبت آب به سیمان بر خواص مکانیکی بتن تاثیر میگذارند.
- شرایط عملآوری: دما، رطوبت و مدت عملآوری میتوانند مقاومت نمونه را تغییر دهند.
- ابعاد نمونه: تغییر اندازه تیر میتواند روی مقدار مقاومت خمشی اندازهگیریشده تاثیر بگذارد.
- شرایط رطوبتی نمونه: وضعیت رطوبت در زمان آزمایش میتواند نتیجه را تغییر دهد.
- نحوه بارگذاری: تفاوت میان بارگذاری یکسوم دهانه و بارگذاری مرکزی باعث تفاوت در توزیع تنش و نتیجه آزمون میشود.
- نحوه قرارگیری نمونه: همراستا نبودن تیر با تکیهگاهها میتواند شرایط واقعی آزمایش را تغییر دهد.
- دقت اندازهگیری ابعاد: خطا در اندازهگیری عرض یا ارتفاع نمونه مستقیماً وارد محاسبات میشود.
- سرعت اعمال بار: بار باید مطابق روش استاندارد اعمال شود تا نتیجه قابلیت مقایسه داشته باشد.
استاندارد ASTM C78 نیز تاکید میکند که تفاوت در آمادهسازی، عملآوری، وضعیت رطوبتی، ابعاد نمونه و حتی قالبگیری یا برش تیر میتواند بر مقاومت اندازهگیریشده اثر بگذارد.

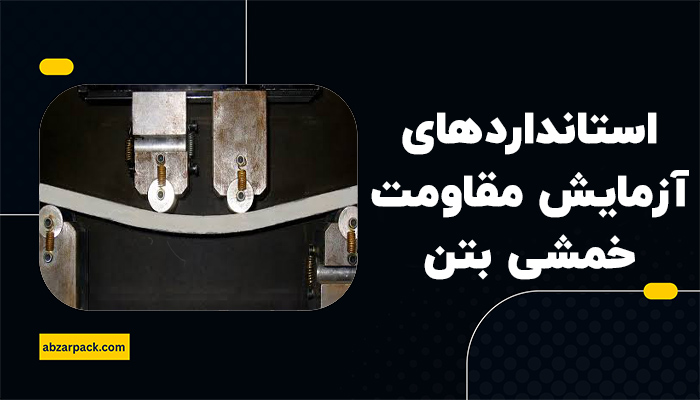

استانداردهای آزمایش مقاومت خمشی بتن
برای اجرای آزمون باید استاندارد متناسب با روش بارگذاری و مشخصات نمونه انتخاب شود. دو استاندارد مهم ASTM در این زمینه، C78/C78M و C293/C293M هستند.
استاندارد ASTM C78/C78M روش تعیین مقاومت خمشی بتن با استفاده از تیر ساده و بارگذاری در یکسوم دهانه را پوشش میدهد. این روش در ارزیابی بتن مورد استفاده در دالها و روسازیها کاربرد دارد.
استاندارد ASTM C293/C293M نیز تعیین مقاومت خمشی بتن با تیر ساده و بارگذاری در نقطه میانی را پوشش میدهد. ASTM تصریح میکند که نتیجه این روش با C78 یکسان نیست و C293 را نباید صرفاً جایگزینی برای C78 در نظر گرفت.
برای تجهیز آزمایشگاه نیز انتخاب تجهیزات باید بر اساس استانداردها و سطح فعالیت آزمایشگاه انجام شود. برای مثال، هنگام خرید تجهیزات آزمایشگاه پایه 2 بتن باید نیازهای واقعی آزمایشگاه و آزمونهای مورد نظر در نظر گرفته شود.
جمعبندی؛ آزمایش مقاومت خمشی بتن چه اطلاعاتی ارائه میدهد؟
آزمایش مقاومت خمشی بتن میزان توانایی نمونه بتنی در تحمل نیروی خمشی تا زمان شکست را مشخص میکند. در این آزمون، تیر بتنی روی تکیهگاهها قرار گرفته و با یکی از روشهای بارگذاری مشخص تحت نیرو قرار میگیرد.
مقدار حداکثر بار، ابعاد نمونه، روش بارگذاری و محل شکست در محاسبه نتیجه نقش دارند. به همین دلیل، برای مقایسه نتایج باید شرایط آمادهسازی، عملآوری و اجرای آزمایش تا حد امکان یکسان باشد.
برای انتخاب تجهیزات آزمایشگاهی نیز بهتر است ظرفیت دستگاه، ابعاد نمونه، روش آزمون و استاندارد مورد استفاده همزمان بررسی شوند. در وبسایت ابزار پک نیز این موارد باید در زمان انتخاب تجهیزات مرتبط با آزمایش بتن مورد توجه قرار گیرند.
