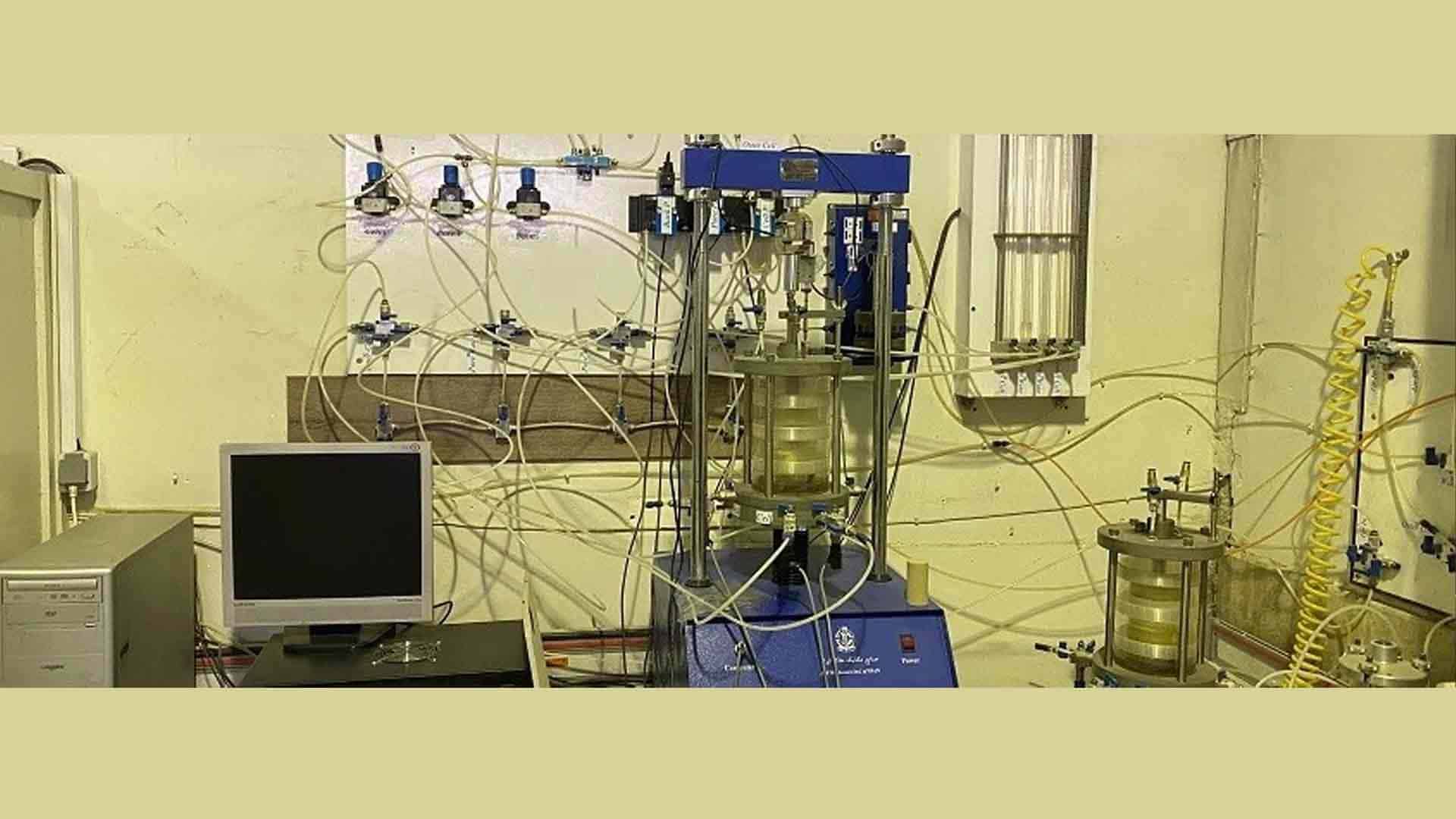

آزمایش سه محوری خاک یکی از مهمترین و دقیقترین آزمایشهای ژئوتکنیکی برای تعیین مقاومت برشی و رفتار تنش کرنش خاک است. در این آزمایش، نمونه تحت فشار جانبی و بار محوری کنترل شده قرار میگیرد تا پارامترهای اساسی مانند چسبندگی و زاویه اصطکاک داخلی به دست آید.
نتایج این آزمایش نقش کلیدی در تحلیل پایداری شیبها، ظرفیت باربری پی و طراحی سازههای خاکی دارند. در ادامه به مطالب بیشتربی میپردازیم تا پایان با ما همراه باشید.
انواع آزمایش سه محوری
با توجه به رفتار تنش–کرنش خاک در آزمایش سه محوری، سه نوع اصلی آزمایش وجود دارد که هر کدام شرایط زهکشی و تحکیم متفاوتی دارند:
- آزمایش سه محوری تحکیم یافته زهکشی شده (CD)
- آزمایش سه محوری تحکیم یافته زهکشی نشده (CU)
- آزمایش سه محوری تحکیم نیافته زهکشی نشده (UU)
آزمایش سه محوری تحکیم یافته زهکشی شده (CD)
در این روش، نمونه ابتدا تحت فشار همه جانبه تحکیم میشود و در مرحله بارگذاری نیز زهکشی کاملا انجام میگیرد. بنابراین فشار آب حفرهای اضافی ایجاد نمیشود و نتایج بر اساس تنشهای موثر به دست میآید. این آزمایش برای بررسی رفتار درازمدت خاکها به ویژه خاکهای رسی، کاربرد دارد.
آزمایش CBR (California Bearing Ratio) میزان مقاومت خاک در برابر بارگذاری را شبیه سازی میکند و برای طراحی لایههای راهها و بستر جادهها کاربرد دارد. این روش استاندارد، اطلاعات ارزشمندی برای مهندسان عمران و راه سازی فراهم میکند. همه نکات و روشهای اجرای آزمایش CBR خاک را در سایت ابزار پک مطالعه کنید تا طراحی دقیق و ایمنتری داشته باشید.
آزمایش سه محوری تحکیم یافته زهکشی نشده (CU)
در این حالت، نمونه ابتدا تحکیم میشود اما در مرحله بارگذاری اجازه زهکشی داده نمیشود. در نتیجه هنگام برش، فشار آب حفرهای افزایش مییابد و معمولا اندازه گیری میشود تا بتوان تنش موثر را محاسبه کرد. این آزمایش شرایط میان مدت خاک را شبیه سازی میکند.
آزمایش سه محوری تحکیم نیافته زهکشی نشده (UU)
در این آزمایش نه در مرحله اعمال فشار همه جانبه و نه در مرحله بارگذاری، زهکشی صورت نمیگیرد و نمونه نیز پیش از برش تحکیم نمیشود. این روش سریعترین نوع آزمایش سه محوری است و بیشتر برای تعیین مقاومت برشی زهکشیشده خاکهای رسی در شرایط کوتاه مدت استفاده میشود.
آزمایش تک محوری یکی از روشهای پایه برای سنجش مقاومت فشاری و رفتار الاستیک خاک است. این آزمایش کمک میکند تا رفتار خاک تحت بارهای مستقیم و یکنواخت شناسایی شود و پارامترهای مهم طراحی سازهها تعیین گردد. جزئیات و روش اجرای آزمایش تک محوری خاک را از سایت ابزار پک مطالعه کنید تا با مراحل و نکات مهم آن آشنا شوید.
نحوه ساخت نمونه سه محوری
برای ساخت نمونه سه محوری، ابتدا ماده نمونه را به شکل استوانهای آماده میکنند و قطر و ارتفاع مشخص میشود. سپس نمونه در داخل محفظه سه محوری قرار میگیرد و بار محوری و فشار جانبی کنترل شده اعمال میشود تا رفتار مکانیکی خاک یا سنگ تحت بار بررسی شود. در نهایت، دادهها ثبت و نمودار تنش–کرنش ترسیم میشود تا مقاومت و خواص برشی نمونه مشخص شود.
لودسل یکی از تجهیزات کلیدی برای اندازهگیری دقیق نیرو و بار در آزمایشهای مکانیک خاک و بتن است. انتخاب لودسل باکیفیت و کالیبره شده، دقت نتایج آزمایشگاهی را تضمین میکند. خرید لودسل از سایت ابزار پک بهترین گزینه است.
لوازم آزمایش سه محوری خاک
آزمایش سه محوری خاک یکی از دقیقترین روشها برای تعیین پارامترهای مقاومت برشی و رفتار تنش–کرنش خاک است. در این آزمایش، نمونه خاک تحت فشار همهجانبه و سپس بار محوری قرار میگیرد تا شرایط تنش درجا شبیه سازی شود. برای انجام صحیح این آزمایش، استفاده از تجهیزات دقیق و استاندارد ضروری است. لوازم و تجهیزات آزمایش سه محوری خاک عبارتند از:
- سلول سه محوری (Triaxial Cell)
- محفظه شفاف و درپوش سلول
- سیستم اعمال فشار همه جانبه (کمپرسور یا پمپ فشار)
- سیستم اعمال بار محوری (جک یا دستگاه بارگذاری)
- گیجهای فشار یا ترانسدیوسر فشار
- دستگاه اندازهگیری فشار آب حفرهای
- لاستیک غشایی (ممبران) برای پوشاندن نمونه
- پایه و سنگ متخلخل بالا و پایین نمونه
- اورینگ برای آب بندی
- دستگاه ثبت تغییر شکل (دیال گیج یا LVDT)
- ترازو و تجهیزات آماده سازی نمونه
دقت در کالیبراسیون دستگاهها و آب بندی صحیح سیستم، نقش مهمی در صحت نتایج دارد. همچنین نوع آزمایش (CD، CU یا UU) تعیین میکند که چه تجهیزات جانبی مانند سیستم اندازهگیری فشار آب حفرهای یا شیرهای کنترل زهکشی مورد استفاده قرار گیرد.
برای راهاندازی یا تکمیل آزمایشگاه مکانیک خاک، اطلاع از قیمت به روز تجهیزات اهمیت زیادی دارد. دسترسی به لیست کامل قیمتها به شما کمک میکند انتخابی دقیق، اقتصادی و متناسب با نیاز پروژه داشته باشید. برای دریافت لیست قیمت تجهیزات آزمایشگاه مکانیک خاک کارشناسان سایت ابزارپک به خوبی شما را میتوانند راهنمایی کنند.

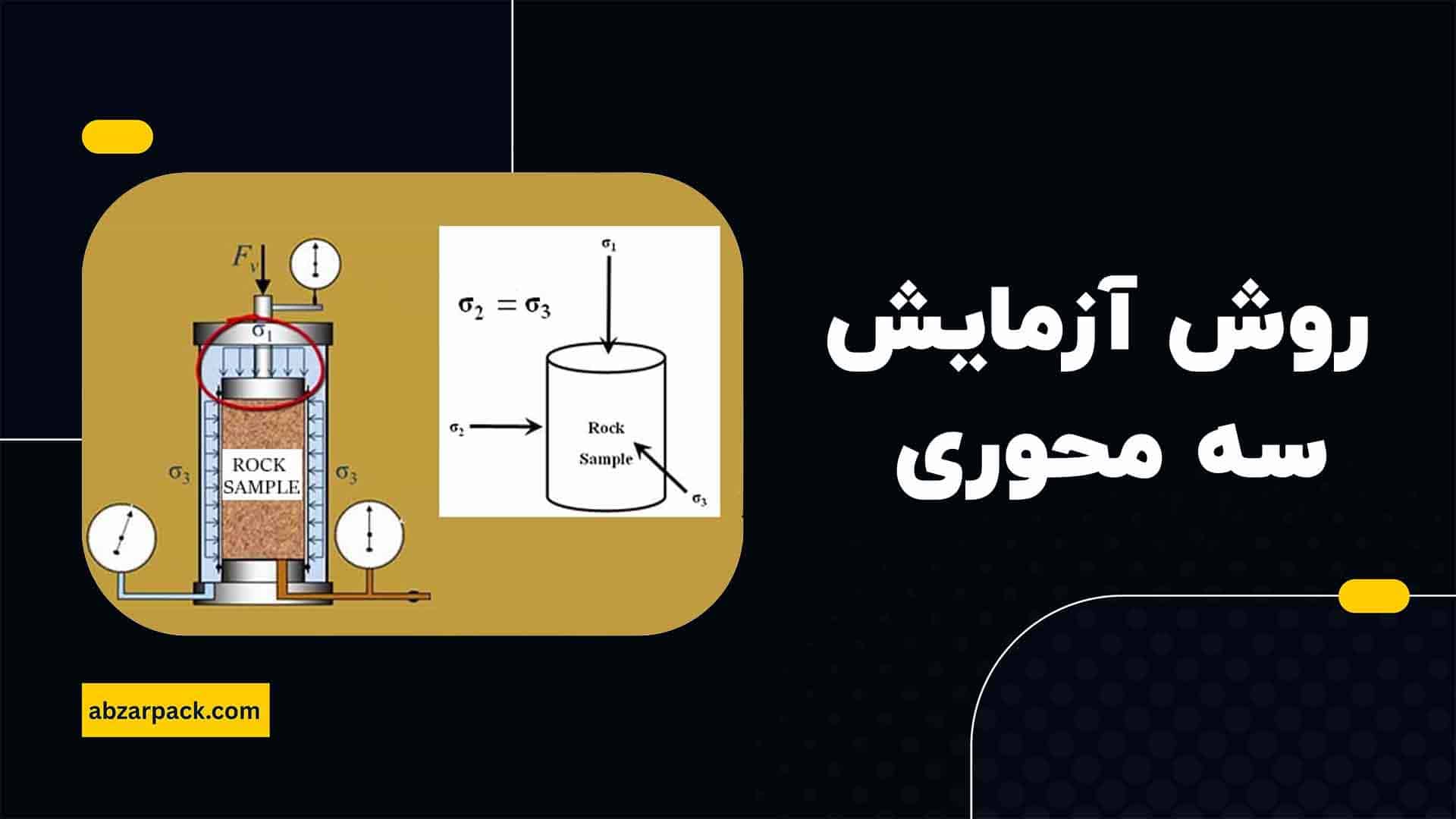

روش انجام آزمایش سه محوری
آزمایش سه محوری یکی از مهمترین روشها برای بررسی خواص برشی خاک است و به مهندسان کمک میکند تا مقاومت خاک و رفتار آن تحت بارهای مختلف را بهتر بشناسند. این آزمایش معمولا در آزمایشگاه و با نمونههای خاک به شکل استوانهای انجام میشود و میتواند اطلاعات مفیدی درباره زاویه اصطکاک داخلی و مقاومت برشی نهایی خاک بدهد. روش انجام آزمایش سه محوری عبارت است از:
آماده سازی نمونه خاک
در ابتدا خاک مورد نظر جمعآوری میشود و در آزمایشگاه آماده سازی میگردد. نمونه خاک به شکل یک استوانه با نسبت ارتفاع به قطر مشخص شکل داده میشود و معمولا در یک غلاف پلاستیکی انعطافپذیر قرار میگیرد تا هنگام اعمال فشار دچار تغییر شکل جانبی نشود.
قرار دادن نمونه در محفظه سه محوری
نمونه آماده شده در داخل محفظه آزمایشگاه قرار میگیرد و فضای اطراف آن با آب یا روغن پر میشود تا فشار محصورکننده کناری به نمونه اعمال شود. سپس سیستم هیدرولیک تنظیم میشود تا فشار محصورکننده یکنواخت به نمونه وارد شود و شرایط آزمایش فراهم گردد.
اشباع نمونه
اگر آزمایش به صورت تراکمی یا تخلیه آب موثر باشد، نمونه باید قبل از بارگذاری کاملا اشباع شود. اشباع با عبور آب و کنترل ضریب بازده اشباع انجام میشود تا مطمئن شویم نمونه به طور کامل اشباع شده است و نتایج آزمایش دقیق خواهد بود.
اعمال فشار محصورکننده و بارگذاری
نمونه ابتدا تحت فشار محصورکننده اولیه قرار میگیرد و سپس بار محوری به تدریج افزایش مییابد. این بارگذاری معمولا با سرعت ثابت انجام میشود تا تغییر شکل نمونه به آرامی و به شکل کنترل شده ثبت شود. در طول بارگذاری، تغییر شکل محوری و تنشهای وارد شده به نمونه اندازه گیری و ثبت میشوند.
ثبت و تحلیل نتایج
پس از انجام آزمایش، منحنی تنش-کرنش برای نمونه رسم میشود و از آن مقاومت برشی نهایی و زاویه اصطکاک داخلی خاک استخراج میگردد. در آزمایشهای CU و CD علاوه بر این، فشار آب منفذی و تنشهای موثر هم ثبت و تحلیل میشوند تا رفتار واقعی خاک تحت شرایط مختلف مشخص شود.
کاربرد آزمایش سه محوری
آزمایش سه محوری یکی از مهمترین آزمایشهای مکانیک خاک است که برای بررسی رفتار خاک تحت فشار و تنشهای مختلف استفاده میشود. این آزمایش به مهندسان امکان میدهد تا پارامترهای مقاومتی و تغییر شکل خاک را با دقت بیشتری تعیین کنند و در طراحی سازههای خاکی مانند سدها، تونلها و پیها از آن بهره ببرند. کاربردهای آزمایش سه محوری عبارتند از:
- تعیین مقاومت برشی خاک در شرایط مختلف تنش
- بررسی تغییر شکل و مدول الاستیسیته خاک
- ارزیابی رفتار خاک در حالت زهکشی شده و زهکشی نشده
- طراحی پیهای سازهای و تحلیل پایداری شیبها
- پیش بینی نشست و تغییر شکل خاک زیر بارگذاری
- مقایسه رفتار خاکهای مختلف برای انتخاب روش مناسب ساخت و ساز
این آزمایش به مهندسان ژئوتکنیک دید جامعی از نحوه عملکرد خاک تحت شرایط واقعی بارگذاری میدهد و امکان طراحی ایمن و اقتصادی سازهها را فراهم میکند.
استانداردهای آزمایش سه محوری خاک
استانداردهای آزمایش سه محوری خاک، مجموعه دستورالعملهایی هستند که نحوه آمادهسازی نمونه، اشباع، بارگذاری و ثبت نتایج را مشخص میکنند تا آزمایشها به صورت یکنواخت و قابل اعتماد انجام شوند. این استانداردها تضمین میکنند که نتایج آزمایشها بین آزمایشگاههای مختلف قابل مقایسه باشند و دقت کافی داشته باشند.
از جمله مهمترین استانداردها میتوان به استانداردهای ASTM و BS اشاره کرد که برای انواع آزمایشهای UU، CU و CD کاربرد دارند.
مزایا و معایب ازمایش 3 محوری خاک
|
مزایای ازمایش 3 محوری خاک |
معایب ازمایش 3 محوری خاک |
|
امکان تعیین مقاومت برشی و پارامترهای مکانیکی خاک |
نیاز به تجهیزات گران و تخصصی |
|
شبیهسازی شرایط واقعی بارگذاری خاک در سازه |
زمانبر بودن آزمایش |
|
قابل انجام روی نمونههای مختلف خاک |
حساسیت زیاد به نحوه آمادهسازی نمونه |
|
امکان انجام تحت شرایط زهکشی یا بدون زهکشی |
احتمال بروز خطا در اندازهگیری تنشها |

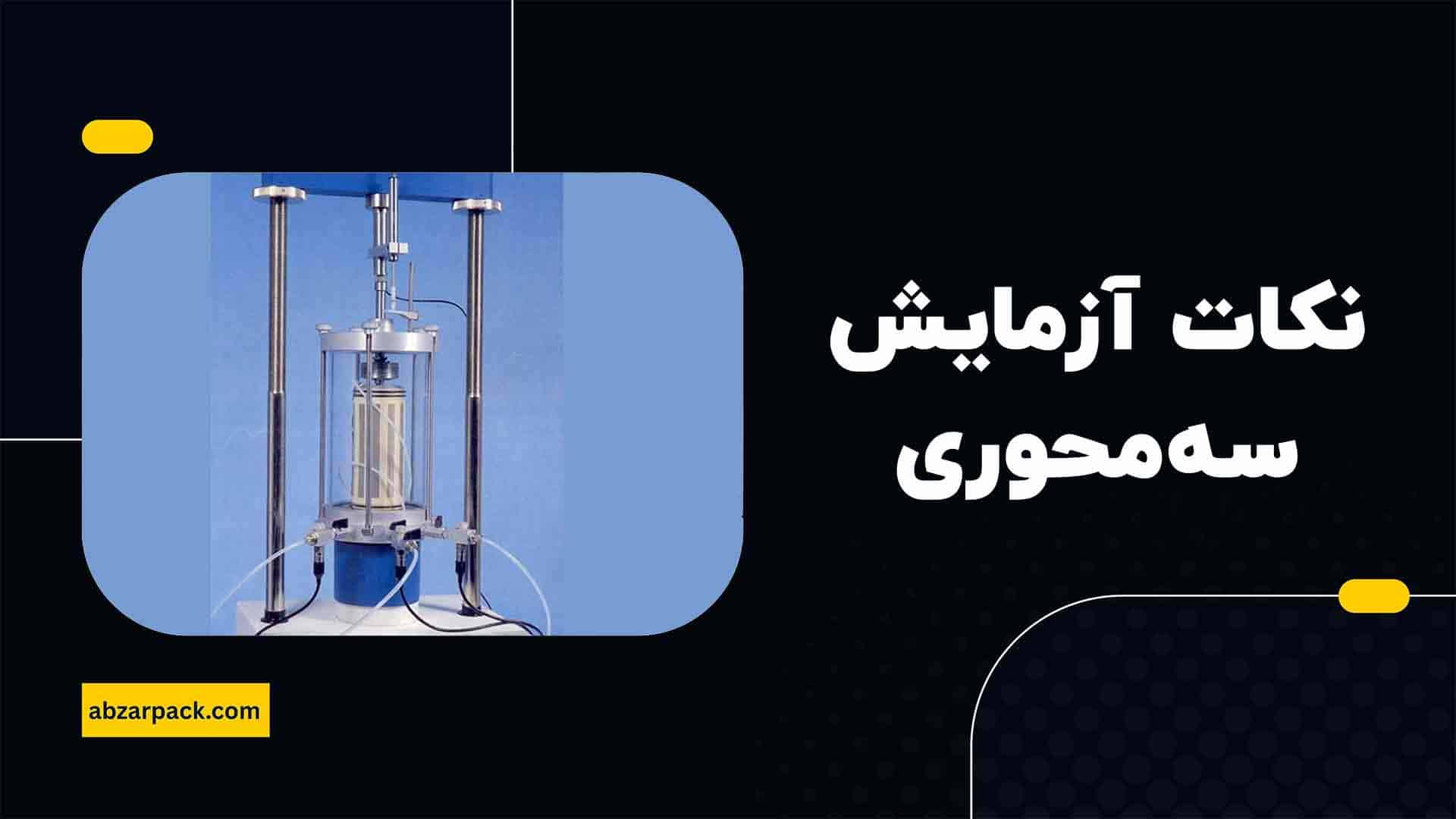

نکات مهم در آزمایش سه محوری
آزمایش سه محوری خاک یکی از دقیقترین آزمایشهای مکانیک خاک برای تعیین مقاومت برشی و رفتار تنش–کرنش است. دقت نتایج آن به نحوه آمادهسازی نمونه، کنترل زهکشی و اندازهگیری فشارها بستگی زیادی دارد. رعایت جزئیات اجرایی در این آزمایش بسیار مهم است. نکات مهم در آزمایش سه محوری عبارتند از:
- آمادهسازی صحیح و یکنواخت نمونه با ابعاد استاندارد
- اشباع کامل نمونه (در صورت نیاز) و کنترل درجه اشباع
- کالیبره بودن دستگاه و سنسورها
- کنترل دقیق فشار همه جانبه (σ₃)
- رعایت نرخ بارگذاری مناسب
- توجه به شرایط زهکشی (UU، CU، CD)
- اندازهگیری دقیق فشار آب حفرهای در آزمایشهای مربوطه
- ثبت منظم تغییر شکل محوری و حجمی
در صورت بیتوجهی به هر یک از این موارد، نتایج آزمایش میتواند با خطای قابل توجه همراه باشد. بنابراین دقت در اجرا و کنترل شرایط آزمایش، نقش اساسی در به دست آوردن پارامترهای مقاومتی معتبر دارد.
کلام پایانی
در نهایت، آزمایش سه محوری خاک را میتوان یکی از مطمئنترین ابزارها برای شناخت رفتار واقعی خاک تحت بارگذاری دانست. نتایج این آزمایش، مبنای تصمیمگیریهای مهم در طراحی پیها، تحلیل پایداری شیبها و ارزیابی ایمنی سازههای ژئوتکنیکی است.
دقت در انجام آزمایش و تفسیر صحیح دادهها، میتواند از بروز بسیاری از مشکلات اجرایی و خسارات احتمالی جلوگیری کند. د ر بخش نظرات سایت ابزارپک سوالات خود را مطرح کنید تا کارشناسان به خوبی شما را راهنمایی کنند.
