آزمایش تک محوری خاک، روشی ساده و موثر برای بررسی مقاومت فشاری، رفتار شکست و نمودار تنش–کرنش خاکهای رسی و اشباع است. این آزمایش پارامترهای حیاتی مانند مقاومت برشی زهکشی نشده را مشخص کرده و پایهای برای طراحی پیها، سدها و سازههای عمرانی فراهم میکند. در ادامه به مطالب بیشتری میپردازیم تا پایان با ما همراه باشید.

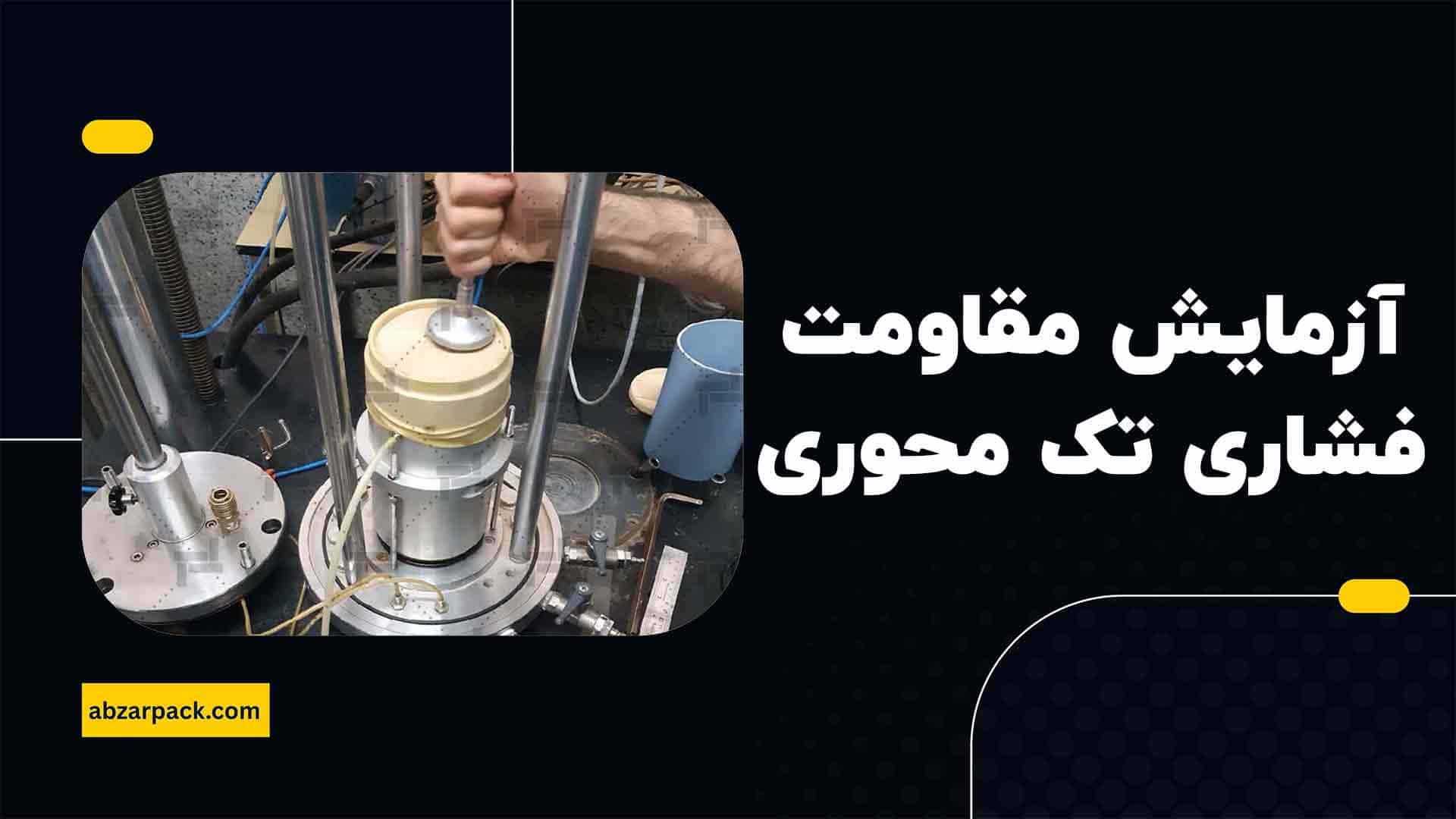

آزمایش مقاومت فشاری تک محوری سنگ
آزمایش مقاومت فشاری دستگاه تک محوری سنگ، روشی استاندارد و کاربردی برای تعیین حداقل و حداکثر مقاومت فشاری، رفتار شکست و نمودار تنش–کرنش انواع سنگها است. این آزمایش با اعمال بار محوری تا لحظه شکست، پارامترهای مهم مکانیکی سنگ مانند مقاومت فشاری تک محوری و مدول الاستیسیته را مشخص میکند و مبنای تحلیل پایداری، طراحی تونلها، سدها و سازههای سنگی به شمار میرود.
دستگاه تحکیم خاک برای بررسی میزان نشست و تراکم پذیری خاک تحت بارگذاری تدریجی استفاده میشود. این دستگاه نقش مهمی در تعیین پارامترهای تحکیم و طراحی اصولی پی سازهها دارد و از تجهیزات کلیدی آزمایشگاه مکانیک خاک محسوب میشود. برای خرید دستگاه تحکیم خاک با مشخصات فنی استاندارد و قیمت مناسب، سایت ابزارپک بهترین گزینه است.
مشخصات آزمایش تک محوری
آزمایش تک محوری یکی از رایجترین روشها برای بررسی رفتار مکانیکی مواد است. در این آزمایش، نمونه تحت بارگذاری تنها در یک جهت قرار میگیرد تا مقاومت، کرنش و مدول الاستیک آن مشخص شود. انجام این آزمایش نیازمند توجه به چند مشخصه کلیدی است که در ادامه به بررسی آن میپردازیم.
نوع ماده
در آزمایش تک محوری، اولین مشخصهای که باید در نظر گرفت، نوع ماده است. این آزمایش میتواند روی مواد مختلفی مانند فلزات، بتن، خاک، سنگ، پلیمر یا کامپوزیتها انجام شود. پیش از شروع آزمایش، بهتر است ویژگیهای اولیه ماده مانند دانسیته، رطوبت و در صورت نیاز ترکیب شیمیایی آن مشخص شود تا نتایج دقیق و قابل مقایسه باشند.
لودسل یکی از تجهیزات دقیق اندازهگیری نیرو و بار در آزمایشهای مکانیک خاک و سازه است که در دستگاههای فشاری، کششی و برشی کاربرد فراوانی دارد. برای خرید لودسل کارشناسان ابزارپک به خوبی میتوانند شما را راهنمایی کنند.
شکل و ابعاد نمونه
نمونهها معمولا به صورت استوانهای یا مکعبی آماده میشوند و طول، قطر یا طول و عرض و ارتفاع آنها باید دقیق اندازهگیری شود. برای نمونههای استوانهای، نسبت طول به قطر معمولا بین ۲ تا ۳ توصیه میشود تا رفتار ماده به درستی ثبت شود.
آزمایش CBR برای ارزیابی ظرفیت باربری خاک بستر و طراحی ضخامت روسازی راهها کاربرد دارد. این آزمایش مقاومت خاک در برابر نفوذ و بارگذاری تدریجی را مشخص میکند و یکی از شاخصهای کلیدی کیفیت بستر راه است. برای بررسی جزئیات اجرایی، نحوه نمونه برداری و کاربردهای آزمایش CBR خاک، مطالب کامل سایت ابزارپک را مطالعه کنید.
نوع و شرایط بارگذاری
در این آزمایش، بار تنها در یک جهت وارد میگردد، یعنی بارگذاری تک محوری انجام میشود. سرعت اعمال بار یا کرنش میتواند ثابت باشد یا تغییر کند و جهت بارگذاری معمولا طولی نمونه در نظر گرفته میشود.
آزمایش سه محوری یکی از دقیقترین روشها برای تعیین مقاومت خاک است و پارامترهایی مانند چسبندگی و زاویه اصطکاک داخلی را مشخص میکند. برای آشنایی کامل با روش اجرا، تجهیزات موردنیاز و تفسیر نتایج آزمایش سه محوری خاک، مطالب تخصصی سایت ابزارپک را مطالعه کنید.
پارامترهای اندازه گیری
برای بررسی رفتار ماده، چند پارامتر کلیدی اندازهگیری میشود. نیروی وارد شده به نمونه با سلول بارگذاری اندازهگیری میشود و تغییر طول یا کرنش نمونه با ابزارهایی مانند Extensometer یا روشهای غیر تماسی ثبت میگردد. همچنین ثبت زمان برای تحلیل رفتار ماده وابسته به نرخ بارگذاری ضروری است.
محاسبه نتایج
با استفاده از مقادیر ثبت شده، تنش و کرنش نمونه محاسبه میشود. تنش با تقسیم نیروی وارد شده بر سطح مقطع اولیه و کرنش با نسبت تغییر طول به طول اولیه به دست میآید. نمودار تنش-کرنش که از این دادهها ترسیم میشود، اطلاعاتی مانند مدول یانگ، مقاومت کششی یا فشاری، کرنش نهایی و نقطه گسیختگی ماده را نشان میدهد.
شرایط محیطی
شرایط محیطی تاثیر زیادی روی نتایج آزمایش دارند. دما و رطوبت محیط باید کنترل شود و در برخی موارد، آزمایش ممکن است در دماهای خاص یا محیطهای شیمیایی مشخص انجام شود تا رفتار واقعی ماده بررسی شود.

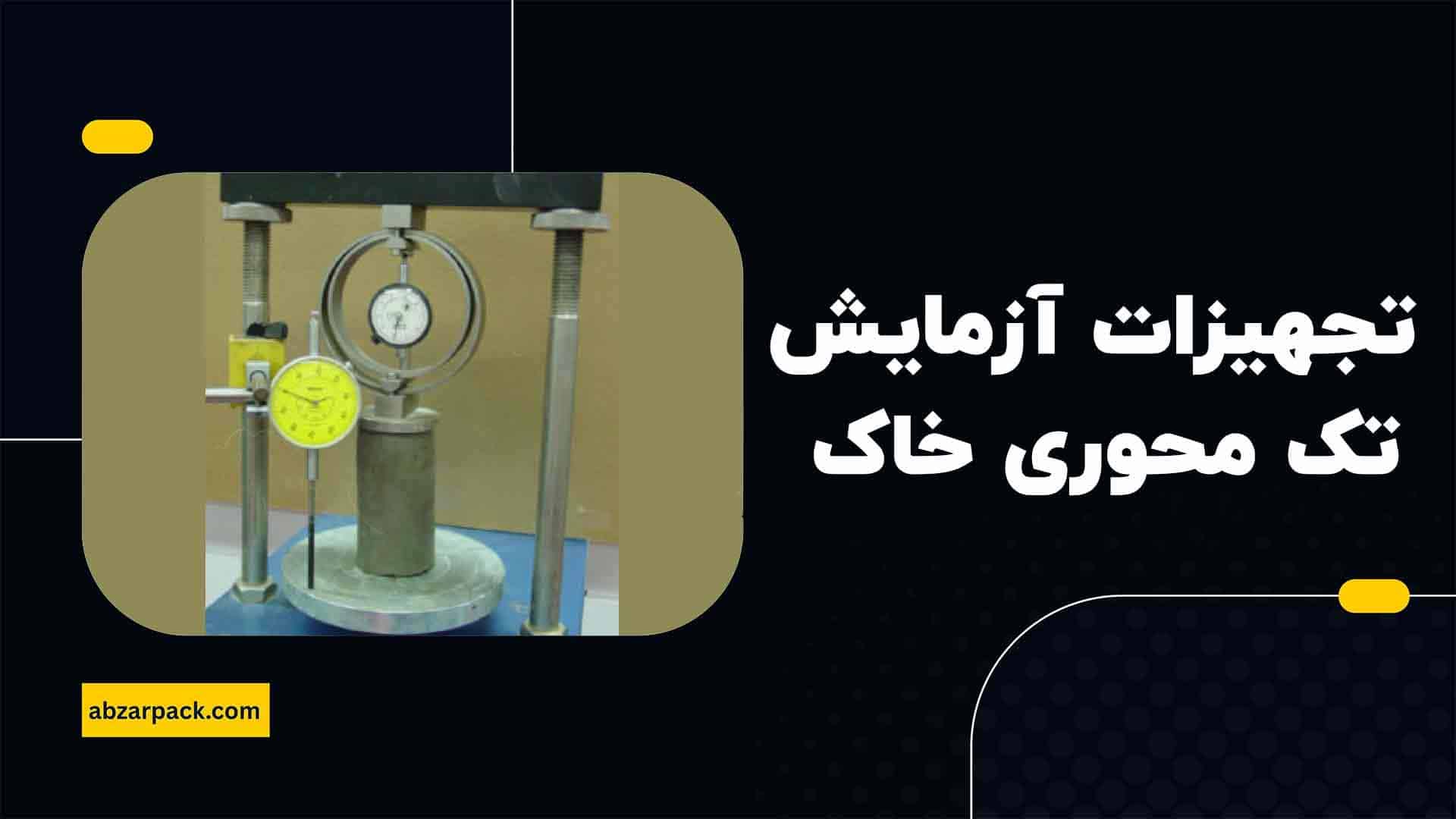

تجهیزات آزمایش تک محوری خاک
آزمایش تک محوری خاک یکی از آزمایشهای پایهای در مهندسی ژئوتکنیک است که برای بررسی مقاومت و رفتار مکانیکی خاک تحت بارگذاری محوری انجام میشود. انجام این آزمایش نیازمند تجهیزات استاندارد و دقیق است تا دادهها معتبر و قابل تحلیل باشند. تجهیزات اصلی این آزمایش عبارتند از:
- ماشین بارگذاری تک محوری (Universal Testing Machine)
- کالیپر یا خط کش دقیق
- Extensometer یا LVDT
- قالب نمونه گیری استوانهای یا مکعبی
- صفحههای فشرده سازی و توزیع نیرو
- پمپ یا سیستم هیدرولیک (در نمونههای اشباع)
- تجهیزات ثبت داده و کامپیوتر
- تراز و ابزارهای جانبی
استفاده صحیح از این تجهیزات و آماده سازی دقیق نمونهها باعث میشود نتایج آزمایش قابل اعتماد و تکرارپذیر باشند.
روش انجام آزمایش تک محوری
آزمایش تک محوری یکی از روشهای اصلی بررسی رفتار مکانیکی مواد و خاک است که به کمک آن میتوان مقاومت، کرنش و مدول الاستیک نمونه را تعیین کرد. این آزمایش به دلیل سادگی اجرا و اطلاعات دقیق، در مهندسی عمران و ژئوتکنیک بسیار رایج است. مراحل انجام آزمایش تک محوری عبارتند از:
آماده سازی نمونه
نمونه با ابعاد استاندارد (استوانهای یا مکعبی) تهیه میشود و سطح آن صاف و یکنواخت میشود تا تماس کامل با صفحات فشردهسازی برقرار شود.
اندازهگیری اولیه
طول و قطر یا ابعاد نمونه با دقت اندازهگیری میشود تا بتوان تنش و کرنش را به درستی محاسبه کرد.
قرار دادن نمونه در دستگاه
نمونه بین صفحات فشردهسازی ماشین بارگذاری تک محوری قرار میگیرد و تراز بودن آن بررسی میشود تا نیرو به صورت یکنواخت وارد شود.
نصب تجهیزات اندازهگیری
Extensometer یا LVDT روی نمونه نصب میشود تا تغییر طول و کرنش به دقت ثبت شود. در صورت نیاز، تجهیزات ثبت داده و کامپیوتر آماده کار میشوند.
اعمال بار یا کرنش
بار محوری با سرعت کنترل شده به نمونه اعمال میشود و دادههای نیرو، کرنش و زمان به صورت پیوسته ثبت میگردد.
ثبت نتایج و توقف آزمایش
آزمایش تا نقطه گسیختگی نمونه یا کرنش مشخص ادامه مییابد. پس از پایان، تغییر طول نهایی و نیروی ماکزیمم ثبت میشود.
محاسبه تنش و کرنش
با استفاده از دادههای ثبت شده، نمودار تنش-کرنش ترسیم و پارامترهایی مانند مدول یانگ، مقاومت نهایی و کرنش شکست استخراج میشوند.

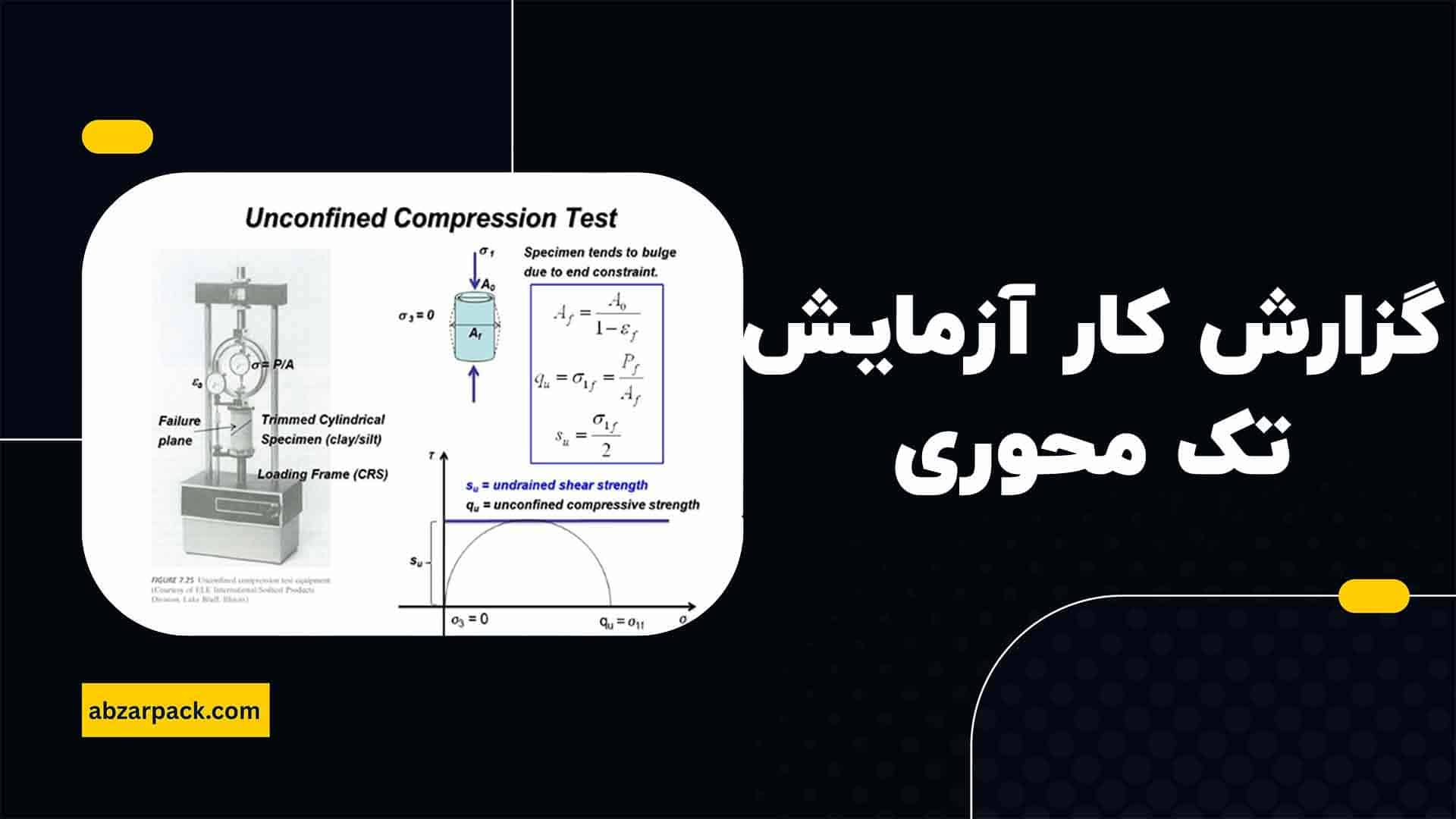

گزارش کار آزمایش تک محوری مکانیک خاک
در این آزمایش، رفتار مکانیکی نمونه خاک تحت بارگذاری تک محوری بررسی شد. هدف اصلی تعیین مقاومت فشاری، مدول الاستیک و کرنش نهایی خاک بود. نمونهها با ابعاد استاندارد آماده و در ماشین بارگذاری تک محوری قرار گرفتند تا دادههای نیرو و تغییر طول ثبت شوند. نتایج آزمایش به تحلیل نمودار تنش-کرنش و استخراج پارامترهای مهندسی خاک کمک میکنند.
تعیین مقاومت فشاری محصور نشده خاک چسبنده
در این آزمایش، مقاومت فشاری محصور نشده خاک چسبنده اندازهگیری میشود تا توانایی خاک در تحمل بار بدون نگهداری جانبی مشخص شود. نمونههای خاک با ابعاد استاندارد آماده شده و تحت بارگذاری محوری قرار میگیرند تا نیروی شکست و کرنش نهایی ثبت شود. نتایج به تعیین مقاومت نهایی و تحلیل رفتار مکانیکی خاک در شرایط بدون محصور شدگی کمک میکنند.
مزایای و معایب آزمایش مقاومت فشاری محصور نشده
|
مزایای آزمایش مقاومت فشاری محصور نشده |
معایب آزمایش مقاومت فشاری محصور نشده |
|
روش سریع و ساده |
تنها مقاومت فشاری را اندازهگیری میکند و تنشهای جانبی را در نظر نمیگیرد. |
|
تجهیزات کم و در دسترس |
برای خاکهای با رطوبت زیاد یا خیلی نرم کمتر دقیق است. |
|
نیاز به نمونه کوچک |
نتایج همیشه نماینده کل زمین نیست. |
|
مناسب برای آزمایشهای اولیه و کنترل کیفیت |
ساختار طبیعی خاک در نمونه تا حدی تغییر میکند. |
نحوه تهیه نمونه خاک به صورت دست نخورده
برای تهیه نمونه خاک دست نخورده، ابتدا محل مناسب و نماینده خاک را انتخاب کرده و سطح آن را از گیاه و سنگ پاک میکنیم. سپس با استفاده از لوله نمونه برداری (مثل Shelby tube) به آرامی خاک را بدون فشردن یا لرزش داخل لوله جمعآوری میکنیم. درب لوله را میبندیم، برچسب گذاری کرده و نمونه را در شرایط محافظت شده نگهداری میکنیم تا خواص طبیعی خاک حفظ شود.
نکات مهم آزمایش تک محوری خاک
آزمایش تک محوری خاک برای بررسی مقاومت و رفتار مکانیکی نمونهها بسیار حساس است و دقت در اجرای آن باعث میشود نتایج معتبر و قابل اعتماد به دست آیند. برخی نکات مهم باید قبل و حین آزمایش رعایت شوند تا دادههای حاصل از آن قابل تحلیل و تفسیر باشند. نکات مهم این آزمایش عبارتند از:
- استفاده از نمونههای با ابعاد استاندارد و صاف بودن سطوح نمونه
- تراز بودن نمونه در دستگاه قبل از اعمال بار
- نصب صحیح Extensometer یا ابزارهای اندازهگیری کرنش
- اعمال بار با سرعت کنترل شده و یکنواخت
- ثبت دقیق نیرو، تغییر طول و زمان در طول آزمایش
- کنترل شرایط محیطی مانند دما و رطوبت (خصوصا در نمونههای اشباع)
- جلوگیری از لغزش یا تمرکز تنش در صفحات فشردهسازی
- بررسی و اطمینان از عملکرد صحیح ماشین بارگذاری و تجهیزات جانبی
رعایت این نکات باعث میشود این آزمایش با دقت بالا انجام شود و نتایج به دست آمده قابلیت تکرار و استفاده در طراحیهای مهندسی ژئوتکنیک را داشته باشند.
کلام پایانی
آزمایش تک محوری خاک یکی از آزمایشهای مهم مکانیک خاک است که برای تعیین مقاومت فشاری و ارزیابی رفتار تنش–کرنش خاک، به ویژه در خاکهای رسی، انجام میشود. نتایج این آزمایش در طراحی پی، تحلیل پایداری شیبها و محاسبه ظرفیت باربری کاربرد دارد. در بخش نظرات سایت ابزارپک کامنت بگذارید تا کارشناسان سایت به خوبی شما را راهنمایی کنند.
