توضیحات
دستگاه کاساگراند یکی از تجهیزات آزمایشگاهی پرکاربرد در آزمایشهای مکانیک خاک است که برای تعیین حدود خمیری خاک مورد استفاده قرار میگیرد. این دستگاه نقش کلیدی در طبقهبندی و تحلیل رفتار خاک در پروژههای عمرانی و ژئوتکنیکی ایفا میکند.
قیمت دستگاه کاساگرانده
قیمت دستگاه کاساگراند بسته به نوع (دستی یا برقی)، برند سازنده، جنس کاسه و سایر مشخصات فنی متغیر است. برای دریافت لیست قیمت بهروز دستگاههای کاساگراند، میتوانید با کارشناسان فروش ما در تماس باشید.
انواع کاساگرانده دستی و برقی
دستگاههای کاساگراند در دو نوع دستی و برقی تولید میشوند.
- نوع دستی: رایجتر، مقرونبهصرفه و قابل حمل.
- نوع برقی: دارای موتور الکتریکی برای ضربات یکنواخت، مناسب برای آزمایشهای دقیق و پرحجم.
مشخصات فنی دستگاه کاساگراند دستی
- کاسه برنجی یا فولادی مقاوم
- پایه چدنی با روکش رنگ کورهای
- مکانیزم اهرمی برای ایجاد ضربه
- قابلیت تنظیم ارتفاع افت ضربه (معمولاً 10 میلیمتر)
- دسته تنظیم دور ضربه (معمولاً 120 ضربه در دقیقه دستی)
استاندارد دستگاه کاساگرانده
دستگاه کاساگراند باید مطابق با استانداردهای زیر تولید شود:
- ASTM D4318
- AASHTO T89
- ISIRI 13320
این استانداردها روش انجام آزمایش حدود اتربرگ و مشخصات ساخت دستگاه را مشخص میکنند.
نحوه کار با دستگاه کاساگرانده برای انجام آزمایش
- خاک نمونه را درون کاسه دستگاه قرار دهید.
- با استفاده از شیارزن مخصوص، یک شیار استاندارد در وسط نمونه ایجاد کنید.
- دسته دستگاه را بچرخانید تا ضربات یکنواخت ایجاد شود.
- تعداد ضربات لازم تا بسته شدن شیار را شمارش کنید.
- این عدد را ثبت کرده و رطوبت خاک را نیز اندازه بگیرید.

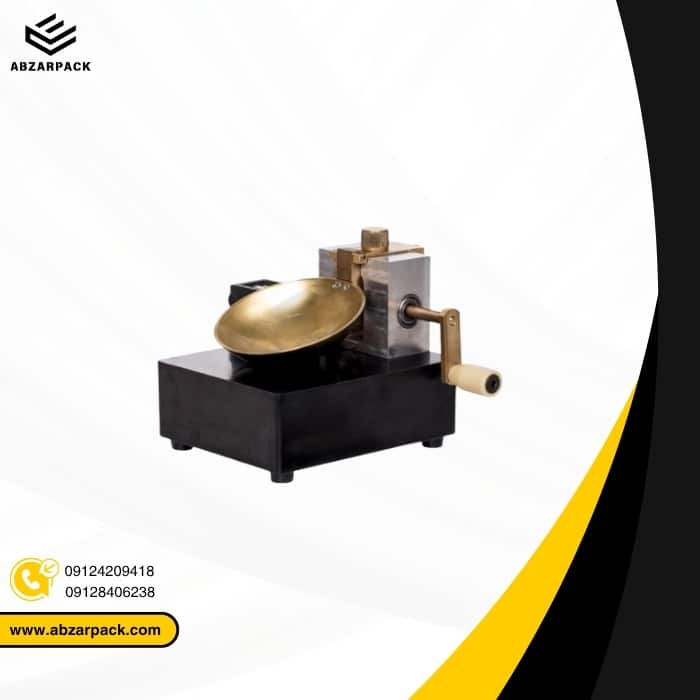

دستگاه کاسه گراند دستی
دستگاه کاسهگراند دستی ابزاری کاربردی و ساده برای تعیین حد روانی خاک است. این دستگاه به دلیل قیمت مناسب و کاربری آسان، در بسیاری از آزمایشگاههای ژئوتکنیک و عمران مورد استفاده قرار میگیرد.
حدود اتربرگ چیست؟
حدود اتربرگ به سه حد فیزیکی خاک گفته میشود که به تعیین رفتار خاک در حالتهای مختلف رطوبتی کمک میکنند:
- حد روانی (Liquid Limit)
- حد خمیری (Plastic Limit)
- حد انقباض (Shrinkage Limit)
این حدود نقش مهمی در تعیین نوع خاک، رفتار آن در برابر آب و قابلیت تراکمپذیری آن دارند.
در مهندسی عمران، آزمایشهای خاک نقش حیاتی در تضمین ایمنی و پایداری پروژههای ساختمانی دارند. یکی از آزمایشهای کلیدی در این زمینه، تعیین حد روانی خاک است و دستگاه کاساگراند بهعنوان یکی از ابزارهای پرکاربرد برای این منظور شناخته میشود. در این مقاله، به بررسی نحوه عملکرد دستگاه کاساگراند و اهمیت شناخت حد روانی خاک در پروژههای عمرانی و ژئوتکنیکی میپردازیم.
دستگاه کاساگراند چیست؟
دستگاه کاساگراند یا کاساگراند آپاراتوس، ابزاری است که برای اندازهگیری حد روانی خاک طراحی شده است. حد روانی، مقدار رطوبتی است که در آن خاک از حالت پلاستیک به حالت روان تغییر میکند. این تغییر وضعیت اهمیت بالایی در شناخت رفتار خاک تحت شرایط مختلف رطوبتی دارد و بر پایداری و دوام پروژههای عمرانی تأثیر مستقیم میگذارد.
دستگاه کاساگراند چگونه کار میکند؟
دستگاه کاساگراند از اجزای اصلی شامل یک کاپ فلزی، پایه و مکانیزمی که اجازه میدهد کاپ از ارتفاع مشخصی به پایه برخورد کند، تشکیل شده است. عملکرد این دستگاه به شرح زیر است:
1. آمادهسازی نمونه خاک
ابتدا، نمونه خاک با مقدار مناسبی از آب مخلوط میشود تا به حالت خمیری یکنواختی برسد. سپس این نمونه در کاپ فلزی دستگاه کاساگراند قرار داده میشود.
2. ایجاد شیار در خاک
یک ابزار شیار استاندارد برای ایجاد شیار کوچکی در مرکز نمونه خاک استفاده میشود. این شیار به ارزیابی میزان روان شدن خاک تحت ضربات دستگاه کمک میکند.
3. افتادن کاپ روی پایه
دستگاه دارای مکانیزمی است که کاپ را از ارتفاع مشخصی (معمولاً ۱۰ میلیمتر) بهصورت استاندارد به سمت پایه پایین میآورد. این ارتفاع برای ایجاد نیروی ضربهای یکنواخت و استاندارد است.
4. شمارش تعداد ضربات
اپراتور دستگاه تعداد دفعات برخورد (یا “ضربات”) لازم برای بستن شیار در خاک را شمارش میکند. معمولاً برای اندازهگیری حد روانی، تعداد ۲۵ ضربه بهعنوان استاندارد مورد نیاز است. سپس مقدار رطوبت خاک تنظیم شده و فرآیند چندین بار تکرار میشود تا به یک عدد ثابت از ضربات برسد.
5. محاسبه حد روانی
پس از رسیدن به تعداد ضربات مشخص، نمونه خاک وزن شده و میزان رطوبت آن محاسبه میشود. این میزان رطوبت، همان حد روانی است که اطلاعات ارزشمندی درباره رفتار خاک در اختیار میگذارد.
این فرآیند به دقت و مهارت نیاز دارد و باید مطابق با استانداردهایی همچون ASTM D4318 یا BS 1377 انجام شود تا نتایج دقیقی به دست آید.
چرا تعیین حد روانی خاک اهمیت دارد؟
حد روانی یکی از فاکتورهای کلیدی در طبقهبندی خاکها است و به مهندسان کمک میکند تا رفتار خاک را در شرایط مختلف پیشبینی کنند. دلایل اصلی اهمیت این پارامتر عبارتند از:
1. طبقهبندی انواع خاک
حد روانی به طبقهبندی خاکها، بهویژه خاکهای دانهریز مانند رس و سیلت کمک میکند که به تغییرات رطوبتی حساسیت بیشتری دارند. این طبقهبندی برای طراحی پیها، خاکریزها و سازههایی که با زمین تعامل دارند، ضروری است.
2. پیشبینی رفتار خاک
خاکهایی که دارای حد روانی بالا هستند، در شرایط رطوبت بالا تمایل به روان شدن یا تغییر حالت زیاد دارند. با شناخت این رفتار، مهندسان میتوانند سازههایی طراحی کنند که حرکتهای احتمالی خاک را در نظر بگیرد.
3. راهنمایی برای تصمیمات ساخت و ساز
خاکهایی که حد روانی بالایی دارند، ممکن است در زمان ساختوساز ناپایدار باشند. مهندسان با شناخت این ریسکها میتوانند طرحها را تطبیق داده یا روشهای ساخت متفاوتی را انتخاب کنند تا به پایداری و ایمنی بیشتری برسند.
4. تعیین ظرفیت باربری خاک
شناخت حد روانی به ارزیابی ظرفیت باربری خاک کمک میکند، بهویژه در مناطقی با بارشهای فصلی یا سطح آب زیرزمینی بالا. خاکهایی با حد روانی بالا ممکن است در شرایط مرطوب توانایی تحمل بارهای سنگین را نداشته باشند.
5. افزایش ایمنی و دوام سازهها
شناخت خصوصیات خاک، از جمله حد روانی، به مهندسان کمک میکند تا سازههایی ایمن و با دوام طراحی کنند. در نظر گرفتن رفتار خاک به کاهش خطرات نشست، جابجایی یا فرسایش ناگهانی کمک میکند.
کاربردهای عملی دستگاه کاساگراند در مهندسی عمران
دستگاه کاساگراند در طیف وسیعی از کاربردهای مهندسی عمران مورد استفاده قرار میگیرد، از جمله:
طراحی پیها
شناخت حد روانی خاک به طراحی پیهایی کمک میکند که توانایی مقابله با تغییرات رطوبتی را دارند.
خاکریزهای جاده و راهآهن
آزمایش دقیق خاکها، از پایداری جادهها و خطوط راهآهن اطمینان حاصل میکند و از ترکخوردگی، جابجایی و تخریب آنها جلوگیری میکند.
تحلیل پایداری شیبها
مهندسان با استفاده از حد روانی خاک میتوانند پیشبینی کنند که شیبها چگونه به رطوبت واکنش نشان میدهند و از وقوع رانش یا مشکلات فرسایش جلوگیری کنند.
