مقسم مکانیکی

دستگاه مقسم مکانیکی یا Riffle Splitter یکی از تجهیزات ضروری در آزمایشگاه‌های خاک، بتن و آسفالت است که برای تقسیم یکنواخت مصالح سنگدانه‌ای و خاکی به نمونه‌های مساوی به کار می‌رود. این دستگاه بر اساس استانداردهای بین‌المللی ASTM C702 ASTM C136 و AASHTO T248 طراحی و ساخته می‌شود.

با استفاده از آن می‌توان حجم نمونه اولیه را کاهش داد بدون آنکه ترکیب یا توزیع دانه‌بندی مصالح دچار تغییر شود. این دستگاه دارای شیارها و قیف‌هایی با ابعاد مشخص است که باعث می‌شود مصالح به طور یکنواخت در دو بخش مساوی تقسیم شوند. استفاده از مقسم مکانیکی، دقت آزمایش‌ها را افزایش داده و از بروز خطاهای انسانی در فرآیند نمونه‌برداری جلوگیری می‌کند.

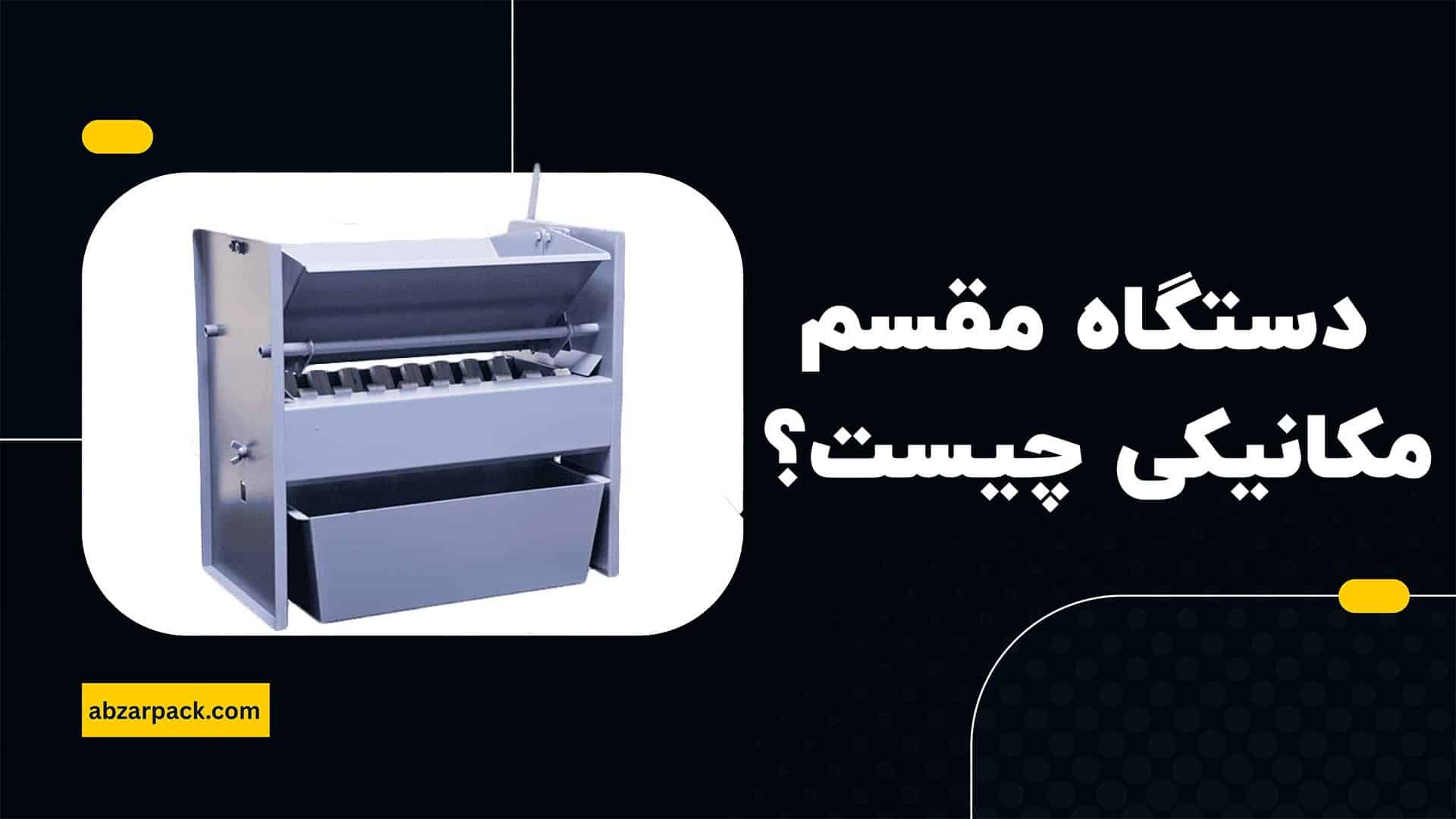

دستگاه مقسم مکانیکی چیست؟

این دستگاه از یک قیف در بخش بالایی، مجموعه‌ای از شیارهای مورب و سینی‌هایی برای جمع‌آوری نمونه‌ها تشکیل شده است. زمانی که مصالح از قسمت فوقانی وارد می‌شوند، از میان شیارهای مورب عبور کرده و به دو بخش مساوی و یکنواخت تقسیم می‌گردند.

این عمل معمولا چندین مرتبه تکرار می‌شود تا در نهایت نمونه‌ای با حجم مناسب و مطابق استانداردهای آزمایشگاهی به دست آید. عملکرد دقیق و تکرار پذیر دستگاه باعث می‌شود ترکیب دانه بندی مصالح بدون تغییر باقی بماند و نتایج آزمایش از اعتبار و یکنواختی بیشتری برخوردار باشند.

بدنه مقاوم و طراحی ساده آن نیز موجب می‌شود تمیزکاری و نگهداری دستگاه به ‌راحتی انجام شود و بتوان از آن در شرایط مختلف آزمایشگاهی یا میدانی استفاده کرد.

ویژگی‌های دستگاه مقسم مکانیک

دستگاه مقسم مکانیکی یکی از ابزارهای پرکاربرد در آزمایشگاه‌های مصالح ساختمانی است که برای تقسیم دقیق نمونه‌های خاک و سنگدانه به بخش‌های مساوی استفاده می‌شود. این دستگاه به دلیل سادگی در عملکرد، دقت بالا و دوام زیاد، یکی از تجهیزات استاندارد در مراحل آماده‌سازی نمونه‌ها به شمار می‌رود.

طراحی اصولی آن باعث می‌شود نمونه‌ها بدون تغییر در دانه‌بندی و ترکیب به شکل یکنواخت تفکیک شوند. ویژگی‌های دستگاه مقسم مکانیکی عبارتند از:

• ساخته شده از فولاد مقاوم یا استیل ضد زنگ برای افزایش دوام و طول عمر
• دارای قیف ورودی و سینی‌های جمع‌آوری برای انتقال یکنواخت مصالح
• مجهز به کانال‌ها یا شیارهای مورب دقیق (Riffles) با اندازه‌های متناسب با نوع مصالح
• قابلیت تقسیم سریع و یکنواخت نمونه‌ها بدون ایجاد تغییر در دانه‌بندی
• قابل استفاده برای انواع خاک، شن، ماسه و سنگدانه‌ها
• قابل حمل و کاربردی در آزمایشگاه و محل پروژه‌های عمرانی
• امکان جداسازی نمونه‌ها در چند مرحله تا رسیدن به حجم مورد نیاز استاندارد
• نگهداری و شست‌وشوی آسان به دلیل طراحی ساده و بدون قطعات متحرک پیچیده

کاربرد دستگاه مقسم مکانیکی

دستگاه مقسم مکانیکی یکی از تجهیزات اصلی در فرآیند آماده‌سازی نمونه‌های آزمایشگاهی مصالح است. این دستگاه به منظور تقسیم دقیق و یکنواخت نمونه‌های حجیم خاک، شن، ماسه و سنگدانه مورد استفاده قرار می‌گیرد تا بتوان از هر بخش نمونه‌ای با ویژگی‌های مشابه برای انجام آزمایش‌های مختلف برداشت کرد.

استفاده از مقسم مکانیکی باعث افزایش دقت نتایج، کاهش خطای انسانی و صرفه‌جویی در زمان آماده‌سازی نمونه‌ها می‌شود. کاربرد دستگاه مقسم مکانیکی شامل:

• تقسیم نمونه‌های خاک و مصالح سنگی برای انجام آزمایش‌های دانه بندی، تراکم و رطوبت
• کاهش حجم نمونه اولیه بدون تغییر در ترکیب دانه‌ها جهت انجام آزمایش‌های متعدد
• آماده‌ سازی نمونه‌های نماینده برای آزمایش‌های کنترل کیفی در پروژه‌های عمرانی
• استفاده در آزمایشگاه‌های خاک، بتن و آسفالت به منظور یکنواخت سازی نمونه‌ها
• تفکیک نمونه‌های خشک یا مرطوب قبل از انجام آزمون‌های فیزیکی و مکانیکی
• کاهش احتمال خطا در نمونه ‌برداری دستی از طریق تقسیم مکانیکی و دقیق مصالح

تفاوت مقسم مکانیکی و روش کوارتری (Quartering)

در فرآیند آماده ‌سازی و نمونه ‌برداری از مصالح ساختمانی مانند خاک، شن، ماسه و سنگدانه، روش‌های مختلفی برای تقسیم و کاهش حجم نمونه‌ها مورد استفاده قرار می‌گیرد. هدف از این کار، دستیابی به نمونه‌ای یکنواخت و نماینده از کل توده مصالح است تا نتایج آزمایش‌های انجام شده از دقت و اعتبار کافی برخوردار باشند.

در میان روش‌های گوناگون، مقسم مکانیکی به‌ عنوان ابزاری دقیق و استاندارد و روش کوارتری به‌ عنوان روشی ساده و میدانی شناخته می‌شوند.

مقسم مکانیکی (Riffle Splitter)

این دستگاه آزمایشگاهی با طراحی استاندارد و مجموعه‌ای از شیارهای مورب ساخته شده است و وظیفه دارد نمونه‌های خاک و سنگدانه را به دو بخش دقیق و مساوی تفکیک کند. عملکرد آن به صورت مکانیکی و یکنواخت بوده و از تغییر در دانه‌بندی نمونه جلوگیری می‌کند.

روش چهار‌ قسمتی (Quartering Method)

در این شیوه سنتی، نمونه روی سطحی صاف پخش شده و سپس با تقسیم به چهار بخش، از دو قسمت مقابل برای آزمایش استفاده می‌شود. اگرچه این روش ساده و قابل اجرا در محل پروژه است، اما دقت کمتری نسبت به روش مکانیکی دارد و بیشتر در نمونه ‌برداری‌های صحرایی به کار می‌رود.

تطابق با استانداردهای ASTM

مقسم مکانیکی بر اساس الزامات استانداردهای ASTM C702 (کاهش نمونه سنگدانه برای آزمایش) و ASTM C136 (تجزیه دانه بندی مصالح) ساخته می‌شود. رعایت این استانداردها موجب می‌گردد نمونه‌های به ‌دست‌ آمده نماینده واقعی از کل مصالح باشند و نتایج آزمایش از دقت و قابلیت اعتماد بالایی برخوردار باشند.

قیمت دستگاه مقسم مکانیکی

در خرید دستگاه مقسم مکانیکی، قیمت یکی از مهم‌ترین فاکتورهایی است که توجه خریداران را جلب می‌کند. این قیمت تحت تاثیر چندین عامل فنی و ساختاری قرار دارد که هر یک می‌توانند کارایی، دوام و دقت دستگاه را تعیین کنند. شناخت این عوامل به تصمیم گیری هوشمندانه و انتخاب دستگاه مناسب برای نیازهای آزمایشگاهی یا کارگاهی کمک می‌کند. در ادامه به مهم‌ترین عواملی که بر قیمت دستگاه مقسم مکانیکی تاثیر می‌گذارند، می‌پردازیم.

• جنس بدنه

جنس بدنه دستگاه یکی از عوامل اصلی تعیین کننده قیمت است. مدل‌هایی که از استیل ضد زنگ یا فولاد مقاوم ساخته می‌شوند، در برابر زنگ زدگی، سایش و شرایط مختلف محیطی دوام بالایی دارند. در مقابل، دستگاه‌هایی با بدنه سبک‌تر و پوشش رنگی معمولا اقتصادی‌تر هستند اما طول عمر کمتری دارند.

• تعداد و اندازه کانال‌ها (Riffles)

تعداد و ابعاد کانال‌های مورب در عملکرد و قیمت دستگاه تاثیر زیادی دارد. هرچه تعداد کانال‌ها بیشتر و فاصله بین آن‌ها دقیق‌تر باشد، تقسیم نمونه‌ها یکنواخت‌تر انجام می‌شود. این ویژگی به ویژه برای آزمایش‌هایی که دقت بالا نیاز دارند اهمیت دارد و باعث افزایش قیمت دستگاه می‌شود.

• ابعاد دستگاه

اندازه دستگاه متناسب با نوع مصالح انتخاب می‌شود. دستگاه‌های بزرگ‌تر برای سنگدانه‌های درشت مانند شن و ریگ طراحی شده‌اند و به دلیل مصرف بیشتر مواد اولیه و ظرفیت بالاتر، قیمت بیشتری دارند. در مقابل، مدل‌های کوچک‌تر بیشتر برای نمونه‌های خاک و ماسه به کار می‌روند و از قیمت پایین‌تری برخوردارند.

• کیفیت ساخت و دقت ماشین کاری

هرچه دقت در ساخت قطعات و مونتاژ دستگاه بیشتر باشد، عملکرد آن در تقسیم یکنواخت نمونه نیز بهتر خواهد بود. دستگاه‌هایی با اتصالات دقیق، تلرانس پایین و کیفیت ساخت بالا نه تنها قیمت بیشتری دارند بلکه از نظر دوام و کارایی در طول زمان نیز بسیار قابل اعتمادتر هستند.
