آزمایش نفوذ استاندارد spt

آزمایش نفوذ استاندارد SPT یکی از مهم‌ترین و پرکاربردترین آزمایش‌های مکانیک خاک است که نقش کلیدی در شناخت رفتار زمین و طراحی ایمن سازه‌ها دارد. این آزمایش با ارائه اطلاعات ارزشمند درباره مقاومت خاک، به مهندسان کمک می‌کند تا تصمیم‌های دقیق‌تری در مراحل طراحی و اجرای پروژه‌های عمرانی بگیرند. اگر می‌خواهید بدانید SPT چگونه انجام می‌شود، چه پارامترهایی را مشخص می‌کند و چرا هنوز هم یکی از معتبرترین روش‌های مطالعات ژئوتکنیکی به شمار می‌رود، در ادامه این محتوا همراه ما باشید.

آزمایش spt چیست؟

آزمایش نفوذ استاندارد (SPT) یک آزمایش صحرایی در مهندسی ژئوتکنیک است که برای تعیین مقاومت نسبی و برخی ویژگی‌های مکانیکی خاک در محل انجام می‌شود.

در این آزمایش، یک نمونه گیر استاندارد به وسیله ضربات چکشی با وزن و ارتفاع سقوط مشخص، به داخل خاک رانده می‌شود. تعداد ضربات لازم برای نفوذ نمونه گیر در فاصله‌ای معین، به‌صورت عددی به نام عدد N ثبت می‌گردد. این عدد نشان دهنده میزان تراکم یا سفتی خاک است.

نتایج آزمایش SPT به‌طور گسترده برای برآورد پارامترهایی مانند مقاومت برشی، ظرفیت باربری، نشست پی و ارزیابی شرایط خاک در پروژه‌های عمرانی و ژئوتکنیکی استفاده می‌شود.خرید تجهیزات آزمایشگاه بتن نقش کلیدی در کنترل کیفیت، انجام آزمایش‌های استاندارد و دستیابی به نتایج دقیق دارند و انتخاب صحیح آن‌ها تأثیر مستقیمی بر عملکرد آزمایشگاه دارد. سایت ابزار پک مرجع تخصصی و حرفه ای تجهیزات آزمایشگاه بتن مقصد نهایی شماست.

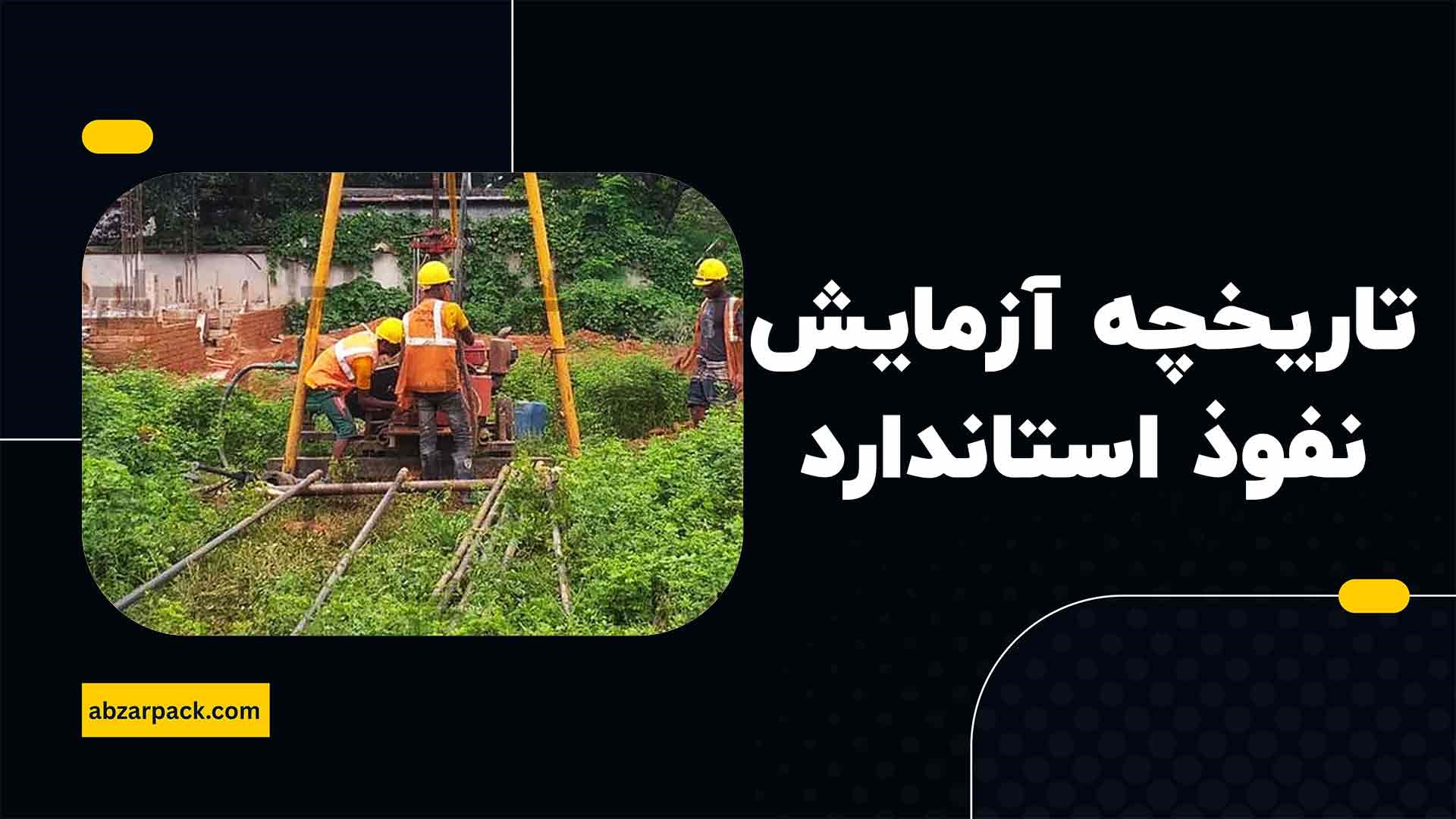

تاریخچه آزمایش نفوذ استاندارد یا SPT

آزمایش نفوذ استاندارد یا SPTیکی از قدیمی‌ترین آزمایش‌های صحرایی در مهندسی ژئوتکنیک است که از دهه ۱۹۲۰ میلادی معرفی شد. هدف از ابداع آن، دستیابی به روشی ساده و سریع برای برآورد مقاومت خاک در محل پروژه بود.

در سال‌های بعد، نحوه اجرا و تجهیزات آزمایش استاندارد شد و مفهوم عدد N به‌عنوان شاخص مقاومت نسبی خاک مطرح گردید. با توسعه مطالعات تجربی، ارتباط عدد N با پارامترهای مهمی مانند مقاومت برشی و ظرفیت باربری مشخص شد.

امروزه با وجود روش‌های پیشرفته تر، آزمایش SPT به دلیل سادگی، هزینه مناسب و پشتوانه تجربی قوی، همچنان یکی از رایج‌ترین آزمایش‌های ژئوتکنیکی در پروژه‌های عمرانی است.

 قالب تست بتن ابزار استانداردی است که برای ساخت نمونه‌های آزمایشگاهی بتن و بررسی مقاومت فشاری و کیفیت آن استفاده می‌شود. انتخاب قالب مناسب تأثیر مستقیمی بر دقت نتایج آزمایش دارد. اگر می‌خواهید با انواع قالب تست بتن، استانداردهای مربوطه و نکات مهم برای دستیابی به نتایج آزمایش دقیق آشنا شوید، این راهنمای کامل را از دست ندهید.

انواع آزمایش نفوذ استاندارد SPT

آزمایش نفوذ استاندارد (SPT) یکی از متداول‌ترین آزمایش‌های برجا در مهندسی ژئوتکنیک است که برای تعیین مقاومت و مشخصات خاک مورد استفاده قرار می‌گیرد. این آزمایش در شرایط و با تجهیزات مختلفی انجام می‌شود که به انواع زیر تقسیم می‌گردد:

• SPT معمولی
• SPT با تصحیح انرژی
• SPT با چکش دستی
• SPT با چکش اتوماتیک
• SPT در گمانه‌های خشکی
• SPT در گمانه‌های دریایی
• SPT اصلاح‌شده بر اساس شرایط خاک

هر یک از این انواع بسته به شرایط پروژه، نوع خاک و دقت مورد نیاز انتخاب می‌شوند و نتایج آن‌ها در تحلیل و طراحی‌های ژئوتکنیکی کاربرد گسترده‌ای دارد. مدول الاستیسیته بتن یکی از پارامترهای کلیدی در تحلیل تغییرشکل‌ها و رفتار سازه‌ای بتن است که میزان سختی و مقاومت آن در برابر تنش را نشان می‌دهد.

 آشنایی با این مفهوم نقش مهمی در طراحی دقیق و ایمن سازه‌های بتنی دارد. برای درک دقیق مدول الاستیسیته بتن، فرمول‌های محاسباتی، مقادیر آیین‌نامه‌ای و کاربرد آن در طراحی سازه‌ها، همین حالا این مقاله تخصصی را مطالعه کنید.

آزمایش spt دستی

آزمایش SPT دستی یکی از روش‌های سنتی آزمایش نفوذ استاندارد است که در آن ضربه‌ها توسط نیروی انسانی به نمونه خاک وارد می‌شود. این روش معمولا در مواقعی به کار می‌رود که دسترسی به تجهیزات اتوماتیک امکان‌پذیر نباشد یا حجم کار کم باشد.

 در این آزمایش، یک چکش دستی با وزن مشخص از ارتفاع معین روی نمونه خاک سقوط می‌کند و تعداد ضربه‌های لازم برای فرو رفتن نوک نمونه به عمق مشخص شمارش می‌شود.

 نتایج حاصل نشان‌دهنده مقاومت خاک در برابر نفوذ است و می‌تواند به مهندسین کمک کند تا ویژگی‌های مکانیکی خاک را برای طراحی سازه‌ها ارزیابی کنند. با این حال، دقت و تکرارپذیری این روش نسبت به SPT اتوماتیک کمتر است و معمولا برای پروژه‌های بزرگتر ترجیح داده نمی‌شود.

کاربردهای آزمایش اس پی تی

آزمایش SPT یکی از رایج‌ترین آزمایش‌های صحرایی در مهندسی ژئوتکنیک است که اطلاعات مهمی درباره خواص خاک ارائه می‌دهد. کاربردهای اصلی این آزمایش شامل موارد زیر است:

• تعیین چگالی و مقاومت خاک
• برآورد قابلیت باربری و نشست فونداسیون
• شناسایی لایه بندی و عمق خاک بستر سخت
• ارزیابی پایداری شیب‌ها و دیوارهای حائل
• کاربرد در تحلیل‌های لرزه‌ای

اطلاعات به دست آمده از آزمایش SPT به مهندسین کمک می‌کند تا طراحی فونداسیون، شیب‌ها و سایر سازه‌های خاکی را با اطمینان بیشتری انجام دهند و ریسک‌های ناشی از نشست یا لغزش خاک را کاهش دهند.

تفسیر نتایج آزمایش spt

نتایج آزمایش SPT بیانگر مقاومت و تراکم نسبی خاک در محل برداشت نمونه هستند. عدد N به دست آمده نشان‌دهنده تعداد ضربات لازم برای فرو بردن نمونه گیر به عمق مشخص است و هرچه این عدد بالاتر باشد، خاک متراکم تر و مقاوم‌تر است.

 مقادیر پایین N معمولا به خاک‌های نرم یا روان و دارای احتمال نشست بیشتر اشاره دارند، در حالی که مقادیر بالا نشان‌دهنده خاک سخت یا سنگ‌ریزه‌ای است. این اطلاعات برای طراحی پی و تعیین ظرفیت باربری، انتخاب نوع پی و بررسی خطر نشست یا لغزش اهمیت دارد. به طور کلی، آزمایش SPT یک ابزار کلیدی در شناسایی ویژگی‌های مکانیکی خاک و برنامه‌ریزی ایمن سازه‌های عمرانی محسوب می‌شود.

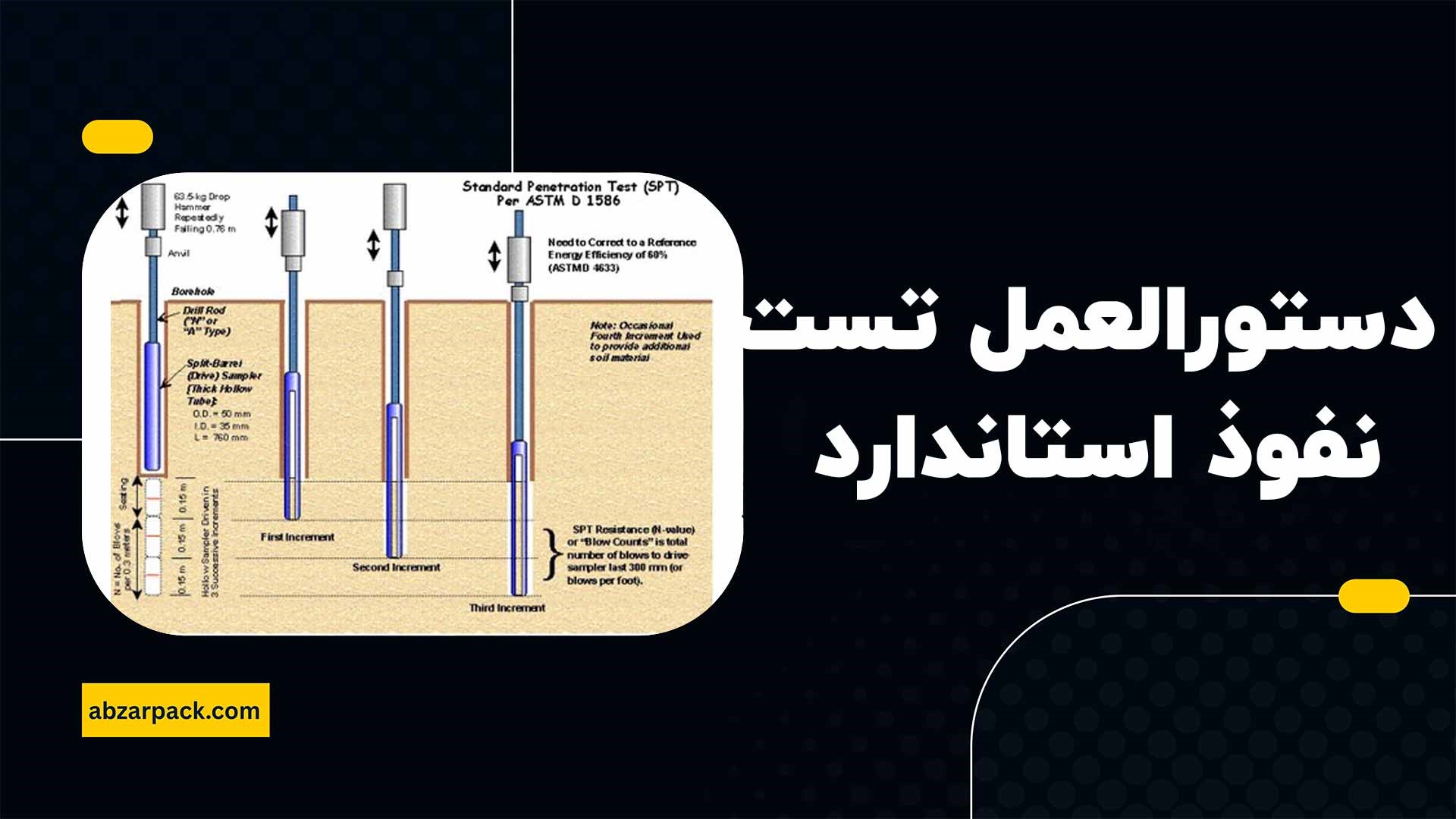

دستورالعمل آزمایش نفوذ استاندارد

آزمایش نفوذ استاندارد یا SPT برای تعیین مقاومت و تراکم خاک در محل انجام می‌شود. ابتدا یک چاهک یا گودال در محل حفر می‌شود تا سطح خاک برای ورود نمونه گیر آماده شود.

 نمونه گیر استاندارد که لوله‌ای توخالی با انتهای باز است، در داخل خاک قرار می‌گیرد. سپس چکش استاندارد با وزن مشخص از ارتفاع تعیین شده رها می‌شود تا نمونه گیر به خاک نفوذ کند. نفوذ در سه مرحله ۱۵ سانتی‌متری انجام می‌شود و تعداد ضربه‌های لازم برای هر مرحله ثبت می‌شود. معمولا عدد SPT از مجموع ضربه‌های مرحله دوم و سوم (۳۰ سانتی‌متر آخر) محاسبه می‌شود. داده‌های ثبت شده شامل عمق، عدد SPT و نوع خاک هستند و در صورت نیاز نمونه‌های خاک برای آزمایش‌های آزمایشگاهی بعدی جمع‌آوری می‌شوند. رعایت استانداردها در وزن و ارتفاع چکش و استفاده از تجهیزات ایمنی، دقت و صحت نتایج آزمایش را تضمین می‌کند.

پارامترهای موثر بر عدد spt

عدد SPT یا تعداد ضربه‌هایی که برای نفوذ نمونه گیر استاندارد به خاک لازم است، تحت تأثیر چندین عامل قرار دارد. نوع و دانه‌بندی خاک از مهم‌ترین عوامل است؛ خاک‌های درشت دانه مانند شن و ماسه معمولا عدد SPT بالاتری دارند، در حالی که خاک‌های ریز دانه نرم، عدد کمتری نشان می‌دهند. چگالی و تراکم خاک نیز نقش مهمی دارد؛ هرچه خاک متراکم تر باشد، مقاومت بیشتری در برابر نفوذ نمونه گیر دارد و عدد SPT افزایش می‌یابد.

میزان رطوبت و درجه اشباع خاک نیز بر نتیجه تأثیر می‌گذارد، به طوری که خاک‌های بسیار نرم یا اشباع، مقاومت کمتری از خود نشان می‌دهند. علاوه بر این، وجود لایه‌های سنگی یا خاک سخت، قطر و طول نمونه گیر، ارتفاع سقوط چکش و شرایط اجرایی آزمایش هم می‌توانند باعث تغییر عدد SPT شوند. به همین دلیل، هنگام استفاده از عدد SPT در طراحی، باید همه این عوامل در نظر گرفته شود تا برآوردهای مقاومت و تراکم خاک دقیق باشد.

مزایا و معایب تست SPT

تفاوت آزمایش spt و cpt

در مطالعات ژئوتکنیکی و مهندسی عمران، شناخت رفتار و مشخصات مکانیکی خاک نقش بسیار مهمی در طراحی ایمن و اقتصادی سازه‌ها دارد. برای این منظور، آزمایش‌های برجا متعددی مورد استفاده قرار می‌گیرند که از میان آن‌ها آزمایش‌های نفوذ استاندارد (SPT) و نفوذ مخروط (CPT) کاربرد گسترده تری دارند. این دو آزمایش اگرچه هدف مشابهی دارند، اما از نظر روش اجرا، دقت و نوع داده‌های حاصل تفاوت‌های قابل توجهی با یکدیگر دارند.

نوع آزمایش

آزمایش SPT یک روش دینامیکی است که در آن نفوذ لوله نمونه گیر با اعمال ضربه انجام می‌شود. در مقابل، آزمایش CPT یک روش استاتیکی است که در آن مخروط فولادی بدون ضربه و با فشار یکنواخت وارد خاک می‌شود.

روش اجرا

در آزمایش SPT، چکش استاندارد با وزن مشخص به لوله نمونه گیر ضربه وارد می‌کند و تعداد ضربه‌های لازم برای نفوذ ۳۰ سانتیمتر ثبت می‌شود. در آزمایش CPT، مخروط فولادی با سرعت ثابت به داخل خاک رانده شده و مقاومت خاک به‌صورت پیوسته اندازه‌گیری می‌گردد.

نوع نمونه‌برداری

در آزمایش SPT امکان برداشت نمونه خاک برای آزمایش‌های آزمایشگاهی وجود دارد. اما در آزمایش CPT معمولا نمونه فیزیکی خاک برداشت نمی‌شود و اطلاعات خاک بر اساس مقاومت‌های اندازه‌گیری‌شده به دست می‌آید.

پارامترهای اندازه‌گیری‌شده

پارامتر اصلی در آزمایش SPT عدد N است که نشان‌دهنده تعداد ضربه‌های لازم برای نفوذ استاندارد می‌باشد. در آزمایش CPT مقاومت نوک مخروط (qc) و مقاومت جانبی غلاف (fs) اندازه‌گیری می‌شود.

دقت و تکرارپذیری نتایج

نتایج آزمایش CPT از دقت و تکرارپذیری بالاتری برخوردار است، زیرا کمتر تحت تأثیر عوامل اجرایی قرار می‌گیرد. در مقابل، نتایج آزمایش SPT ممکن است به شرایط دستگاه و نحوه اجرا وابسته است.

سرعت اجرا

اجرای آزمایش CPT معمولا سریعتر است، در حالی که آزمایش SPT به زمان بیشتری برای انجام نیاز دارد.

هزینه اجرا

آزمایش SPT معمولا هزینه کمتری دارد و از نظر اقتصادی مقرون‌به‌صرفه‌تر است. آزمایش CPT به دلیل نیاز به تجهیزات پیشرفته تر، هزینه بالاتری دارد.

کاربرد مهندسی

آزمایش SPT بیشتر در مطالعات ژئوتکنیکی عمومی و طراحی‌های اولیه استفاده می‌شود. در مقابل، آزمایش CPT برای تحلیل‌های دقیق‌تر خاک و طراحی پروژه‌های ژئوتکنیکی حساس کاربرد دارد.

به طور کلی، آزمایش SPT به دلیل سادگی اجرا، هزینه کمتر و امکان نمونه‌برداری، بیشتر در پروژه‌های معمولی و طراحی‌های اولیه مورد استفاده قرار می‌گیرد.

 در مقابل، آزمایش CPT به علت دقت بالاتر، سرعت بیشتر و توانایی تشخیص لایه‌های نازک خاک، برای مطالعات دقیق‌تر ژئوتکنیکی و پروژه‌های حساس مناسب‌تر است. انتخاب بین این دو آزمایش باید با توجه به نوع پروژه، شرایط خاک و سطح دقت مورد نیاز انجام شود..

نکات مهم هنگام انجام تست نفوذ استاندارد

تست نفوذ استاندارد روشی موثر برای بررسی امنیت سیستم‌هاست که نیازمند دقت و برنامه‌ریزی است. ابتدا باید هدف و محدوده تست مشخص و مجوز قانونی دریافت شود تا از مشکلات حقوقی و آسیب ناخواسته جلوگیری شود. استفاده از استانداردهای معتبر مثل OWASP و NIST مسیر صحیح شناسایی آسیب‌پذیری‌ها را فراهم می‌کند.

جمع‌آوری اطلاعات دقیق از شبکه، سیستم‌ها و نرم‌افزارها، شناسایی و اولویت‌بندی آسیب‌پذیری‌ها، مستندسازی کامل مراحل و رعایت محرمانگی اطلاعات از اصول حیاتی تست هستند. در نهایت، ارائه راهکارهای اصلاحی و انجام تست مجدد پس از رفع مشکلات، سطح امنیت سیستم را تضمین می‌کند.

کلام پایانی

در پایان می‌توان گفت آزمایش نفوذ استاندارد (SPT) با وجود سادگی و محدودیت‌هایش، همچنان یکی از پرکاربردترین و قابل‌اعتمادترین آزمایش‌های برجا در مهندسی عمران است که نقش مهمی در شناخت رفتار خاک و تصمیم‌گیری‌های اولیه طراحی ژئوتکنیکی ایفا می‌کند.
