بتن یکی از پرکاربردترین مصالح ساختمانی است و رفتار مکانیکی آن نقش مهمی در طراحی سازهها دارد. یکی از ویژگیهای کلیدی بتن، مدول الاستیسیته است که میزان تغییر شکل آن تحت بارگذاری را نشان میدهد.
این مدول به مقاومت و ترکیب بتن وابسته بوده و در تحلیلهای سازهای مانند پیش بینی کرنشها و نشستها اهمیت ویژهای دارد. شناخت دقیق مدول الاستیسیته باعث افزایش ایمنی و بهینه سازی عملکرد سازهها میشود.
تعریف مدول الاستیسیته استاتیکی بتن
مدول الاستیسیته استاتیکی بتن نشاندهنده مقاومت بتن در برابر تغییر شکلهای الاستیک تحت بارگذاری استاتیکی است. این مدول رابطه بین تنش و کرنش در محدوده الاستیک بتن را بیان میکند و از طریق آزمایش فشاری نمونههای استاندارد به دست میآید. مدول الاستیسیته استاتیکی، معیاری برای تعیین صلبیت و توانایی بتن در تحمل بارهای سازهای بدون تغییر شکل دائمی است.
مقدار آن به ترکیب بتن، مقاومت فشاری، سن بتن و شرایط عمل آوری بستگی دارد. این پارامتر نقش مهمی در تحلیل سازهها، طراحی اعضای باربر و پیش بینی نشستها و کرنشها ایفا میکند و از مبانی اساسی مهندسی سازه محسوب میشود. جک بتن شکن ۲۰۰ تن دیجیتال ابزاری حرفهای و دقیق برای آزمایش مقاومت فشاری بتن، بلوک و مصالح ساختمانی است.
با سیستم دیجیتال پیشرفته، خوانش لحظهای نیرو و عملکرد پایدار، امکان انجام آزمایشهای دقیق و بدون خطا را فراهم میکند. برای تجربه دقت واقعی و خریدی مطمئن، خرید جک بتن شکن ۲۰۰ تن دیجیتال از سایت ابزارپک گزینه مناسبی است.

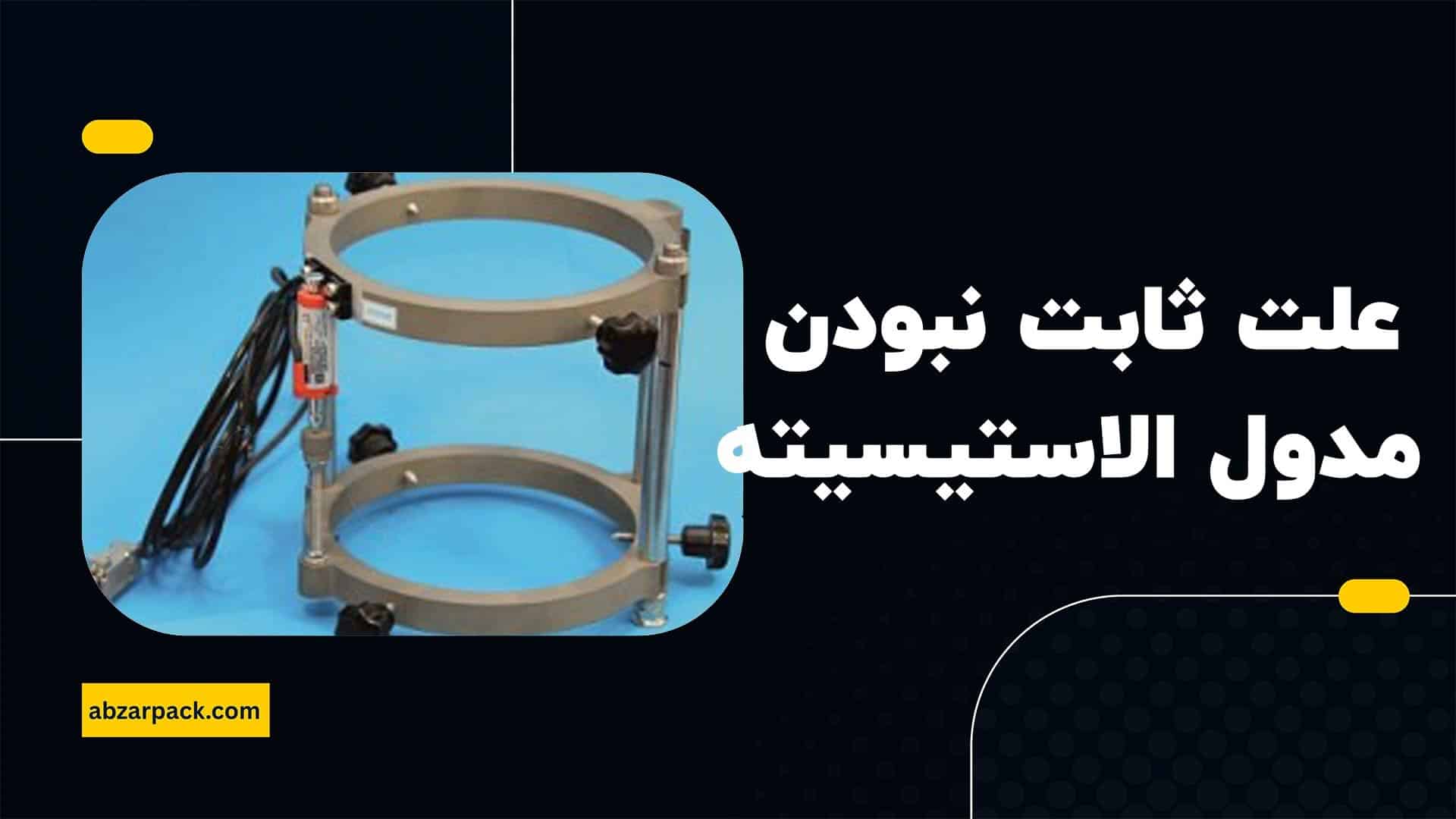

علت ثابت نبودن مدول الاستیسیته بتن چیست؟
مدول الاستیسیته بتن همواره ثابت نیست و به عوامل متعددی وابسته است. همچنین میزان مقاومت فشاری و سن بتن نقش مهمی دارد، زیرا با افزایش سن و هیدراته شدن سیمان، مدول الاستیسیته معمولا افزایش مییابد. شرایط محیطی و عمل آوری نیز باعث تغییر خواص بتن میشوند.
تجهیزات آزمایشگاهی بتن شامل ابزارهای متنوع برای سنجش کیفیت، مقاومت و خواص مصالح ساختمانی هستند. این تجهیزات با دقت بالا، دوام مناسب و کاربری ساده، فرآیند کنترل کیفیت بتن را سریع و مطمئن میکنند و به مهندسان و تکنسینها امکان میدهند نتایج قابل اعتماد دریافت کنند. همین حالا تجهیزات آزمایشگاه بتن مورد نیاز خود را از سایت ابزارپک خریداری و کیفیت را تضمین کنید!
انواع مدول الاستسیته بتن
بتن مانند هر ماده دیگری تحت تاثیر بار، تغییر شکل میدهد و میزان مقاومت آن در برابر این تغییر شکل، با مفهومی به نام مدول الاستیسیته سنجیده میشود. از آنجایی که رفتار بتن همواره خطی نیست، برای بیان سختی یا سفتی آن، انواع مختلفی از مدول الاستیسیته تعریف شده است. هر یک از این مدولها بخشی از رفتار بتن را در شرایط مختلف نشان میدهند. انواع مدول الاستسیته بتن عبارتند از:
مدول الاستیسیته استاتیکی
مدول الاستیسیته استاتیکی همان مقداری است که از آزمایشهای بارگذاری آرام و تدریجی روی نمونه بتن به دست میآید. این مقدار سختی بتن را در شرایطی نشان میدهد که بار به آرامی وارد میشود؛ بنابراین در طراحی سازهها بیشتر از همین مقدار استفاده میگردد، چون بیشترین تطابق را با رفتار واقعی بتن تحت بارهای معمول سازهای دارد.
جک بتنشکن ابزاری حیاتی برای سنجش مقاومت فشاری بتن و بلوکهای ساختمانی است. با دقت بالا، عملکرد پایدار و کاربری آسان، این دستگاه امکان انجام آزمایشهای دقیق و بدون خطا را فراهم میکند. مناسب برای آزمایشگاهها، کارگاهها و پروژههای عمرانی حرفهای. برای خرید و تجربه دقت واقعی، همین حالا جک بتن شکن خود را از سایت ابزارپک سفارش دهید!
مدول الاستیسیته دینامیکی
مدول دینامیکی از آزمایشهای مبتنی بر ارتعاش یا امواج، مانند تست فراصوت یا رزونانس به دست میآید. در این روشها بارگذاری بسیار سریع است و فرصت ایجاد یا باز شدن ترکها کمتر میشود؛ به همین دلیل مقدار این مدول معمولا بزرگتر از مدول استاتیکی است. از این نوع بیشتر در ارزیابیهای غیر مخرب، تحلیل ارتعاشات و مسائل مرتبط با زلزله استفاده میشود.
مدول الاستیسیته مماسی
مدول مماسی، شیب منحنی تنش–کرنش در یک نقطه مشخص از منحنی است. با بالا رفتن تنش و پیشرفت ترکها، رفتار بتن تغییر میکند؛ بنابراین مقدار این مدول در نقاط مختلف متفاوت میباشد. این نوع مدول برای بررسی رفتار غیر خطی بتن در بارگذاریهای متفاوت کاربرد دارد.
عوامل موثر بر مدول الاستیسیته بتن
مدول الاستیسیته بتن تحت تاثیر عوامل متعددی قرار دارد که ترکیب مواد، شرایط محیطی و فرآیند عملآوری را شامل میشود. شناخت این عوامل برای طراحی دقیق و پیش بینی رفتار سازه اهمیت دارد. عوامل موثر بر مدول الاستیسیته بتن:
- مقاومت فشاری بتن
- نسبت آب به سیمان
- نوع و سنگدانهها
- سن بتن
- دما و رطوبت محیط
- میزان هوا و تخلخل بتن
- ترکها و تنشهای قبلی
وسایل آزمایش تعیین مدول الاستیسیته بتن
برای تعیین مدول الاستیسیته بتن از آزمایشهای فشاری استفاده میشود و وسایل استانداردی برای اندازهگیری تغییر شکل و بارگذاری لازم است. این وسایل به مهندسین امکان میدهند تا رفتار الاستیک بتن را دقیق بررسی کنند. وسایل آزمایش تعیین مدول الاستیسیته بتن:
- دستگاه آزمون فشاری (Universal Testing Machine)
- کرنومتر یا سیستم زمان سنجی
- دستگاه اندازهگیری تغییر طول (Extensometer)
- نمونههای استاندارد بتن (معمولا مکعب یا استوانه)
روش محاسبه مدول الاستیسیته بتن
مدول الاستیسیته بتن با بررسی رابطه بین تنش و کرنش در محدوده الاستیک تعیین میشود. در آزمایش، نمونههای استاندارد بتن تحت بارگذاری فشاری قرار میگیرند و تغییر طول آنها با دقت اندازهگیری میشود. سپس با محاسبه شیب اولیه نمودار تنش-کرنش، مقدار مدول الاستیسیته به دست میآید.
علاوه بر روش آزمایشگاهی، روابط تجربی نیز وجود دارد که مدول الاستیسیته را بر اساس مقاومت فشاری بتن تخمین میزنند و در طراحی و تحلیل سازهها کاربرد دارند.

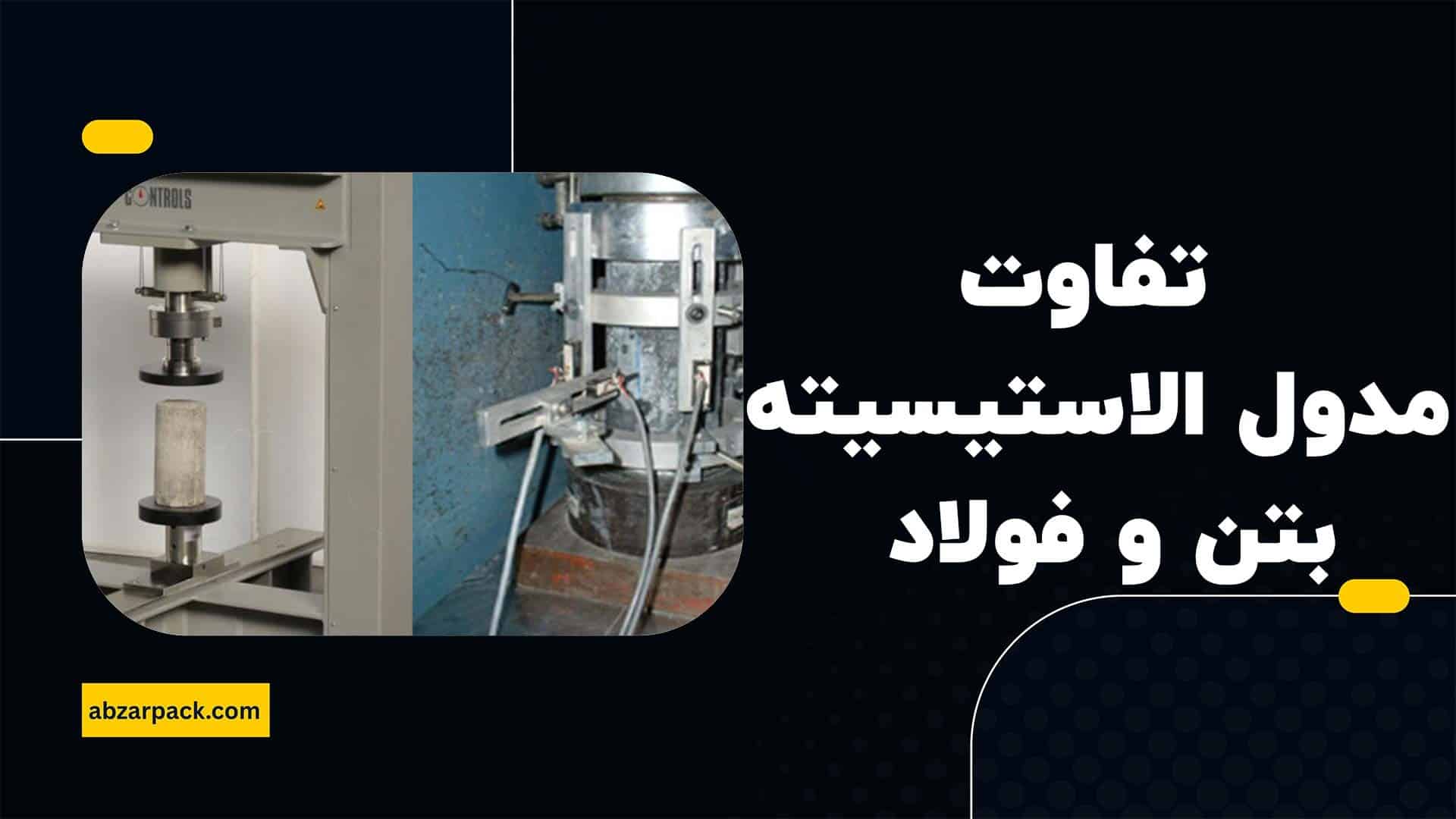

تفاوت مدول الاستیسیته بتن و فولاد
مدول الاستیسیته یکی از مهمترین مشخصههای مکانیکی مصالح است که نشاندهنده مقاومت ماده در برابر تغییر شکل تحت بارگذاری است. بتن و فولاد هر دو در سازهها کاربرد دارند اما رفتار آنها در برابر بار متفاوت است.
این تفاوتها ناشی از ویژگیهای ذاتی هر ماده و شرایط محیطی است و در طراحی و تحلیل سازهها نقش مهمی دارد. تفاوتهای مدول الاستیسیته بتن و فولاد:
مقدار مدول الاستیسیته
مدول الاستیسیته فولاد بسیار بالاتر از بتن است به همین دلیل فولاد در برابر تغییر شکل تحت بارهای اعمالی، مقاومت و صلبیت بیشتری دارد. این ویژگی باعث میشود فولاد تغییر طول کمتری نسبت به بتن تجربه کند.
رفتار تنش-کرنش
فولاد معمولا رفتار خطی و الاستیک تا نقطه تسلیم دارد؛ در حالی که بتن تنها در محدوده محدودی الاستیک است و پس از آن رفتار غیر خطی و شکننده از خود نشان میدهد. به عبارت دیگر، فولاد قبل از رسیدن به شکست، کرنشهای قابل توجهی تحمل میکند اما بتن سریعتر دچار ترک و شکست میشود.
تاثیر شرایط محیطی و سن
مدول الاستیسیته بتن به عواملی مانند سن، رطوبت و شرایط عمل آوری وابسته است و با گذشت زمان ممکن است افزایش یابد یا کاهش پیدا کند. در مقابل، فولاد تقریبا مستقل از شرایط محیطی است و مدول الاستیسیته آن با گذر زمان تغییر چندانی ندارد.
همگنی مصالح
فولاد یک ماده همگن و یکنواخت است و خواص مکانیکی آن در تمام بخشها یکسان است. بتن اما یک ماده مرکب و غیر همگن است که شامل سیمان، سنگدانه و هوا میشود؛ همین ناهمگنی باعث پراکندگی خواص مکانیکی و تغییرات مدول الاستیسیته در نقاط مختلف میشود.
|
ویژگیها |
بتن |
فولاد |
|
مقدار مدول الاستیسیته |
پایینتر؛ تغییر شکل بیشتر تحت بار |
بسیار بالاتر؛ مقاومت و صلبیت بیشتر، تغییر طول کمتر |
|
رفتار تنش-کرنش |
الاستیک محدود، پس از آن غیر خطی و شکننده |
خطی و الاستیک تا نقطه تسلیم، تحمل کرنش زیاد قبل از شکست. |
|
تاثیر شرایط محیطی و سن |
تحت تاثیر سن، رطوبت و عمل آوری؛ ممکن است افزایش یا کاهش یابد. |
تقریبا مستقل از شرایط محیطی؛ تغییرات اندک با گذر زمان |
|
همگنی مصالح |
غیر همگن (سیمان، سنگدانه، هوا)؛ پراکندگی خواص مکانیکی |
همگن و یکنواخت؛ خواص مکانیکی یکسان در تمام بخشها |
کلام پایانی
مدول الاستیسیته بتن یکی از شاخصهای کلیدی در درک رفتار سازهای بتن است. این مدول تعیین کننده میزان سختی و مقاومت بتن در برابر تغییر شکلهای الاستیک است و نقش مهمی در طراحی و تحلیل تیرها، ستونها و دالها دارد.
با دانستن مدول الاستیسیته، مهندسان میتوانند رفتار سازه را پیش بینی کرده و از ایجاد تغییر شکلهای زیاد یا ترکهای ناخواسته جلوگیری کنند و بدین ترتیب ایمنی و دوام سازه افزایش مییابد. در بخش نظرات سایت ابزارپک کامنت بگذارید تا کارشناسان به خوبی شما را راهنمایی کنند.
