توضیحات

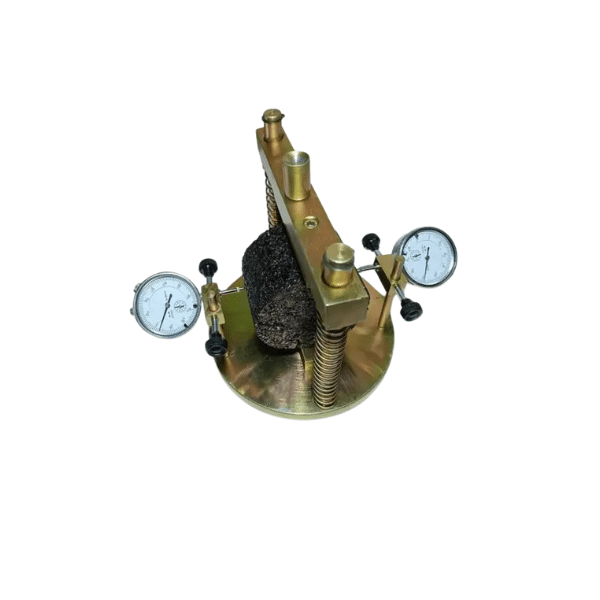

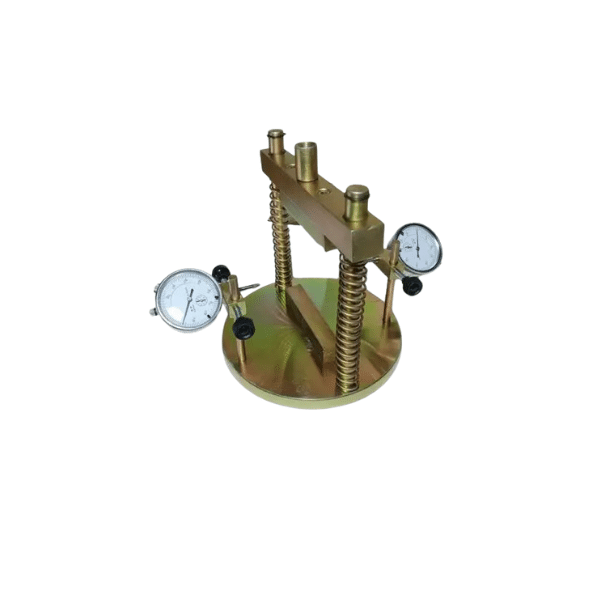

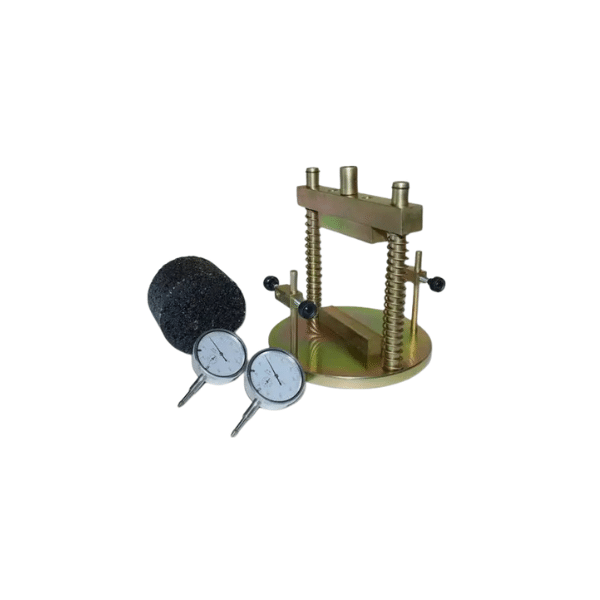

فریم ITS یا Indirect Tensile Strength Frame یکی از تجهیزات تخصصی در حوزهی آزمایشات قیر و آسفالت است که برای تعیین مقاومت کششی غیرمستقیم نمونههای آسفالتی تحت بارگذاری کنترلشده مورد استفاده قرار میگیرد. این فریم بهطور خاص طراحی شده تا امکان اعمال نیروی فشاری به صورت قائم بر محور نمونه استوانهای را فراهم کند، بهطوری که در اثر این بارگذاری، تنش کششی در راستای قطر نمونه ایجاد گردد و میزان مقاومت کششی مصالح اندازهگیری شود.
کاربرد و اهمیت:
آزمایش ITS یکی از مهمترین روشهای ارزیابی خواص مکانیکی آسفالت بهویژه در برابر ترکخوردگیهای ناشی از بارگذاریهای مکرر یا تغییرات حرارتی است. نتایج این تست به مهندسان ژئوتکنیک و راهسازی کمک میکند تا کیفیت اختلاط آسفالت، عملکرد آن در برابر تنشهای کششی و دوام در شرایط محیطی گوناگون را ارزیابی و کنترل نمایند. فریم ITS به عنوان بخش اصلی این آزمایش، باید دقت، استحکام و پایداری بالایی داشته باشد تا نتایج بهدستآمده معتبر و قابل استناد باشد.
ساختار فریم ITS
فریم ITS بهطور معمول شامل اجزای زیر است:
بدنهی اصلی: دارای ساختاری سخت و مقاوم در برابر تغییر شکل، با طراحی مناسب برای توزیع یکنواخت نیرو.
صفحات بارگذاری: سطوحی که نیروی فشاری را به دو نقطهی مقابل روی نمونه منتقل میکنند؛ این صفحات معمولاً از جنس فولاد آلیاژی سختکاریشده ساخته میشوند.
سیستم راهنمای نیرو: شامل راهنماها و محورها برای اطمینان از حرکت یکنواخت و قائم بارگذاری بر نمونه.
محل نصب سلول بار (Load Cell): برای اندازهگیری دقیق نیروی وارد شده در حین تست.
محل نصب دستگاههای اندازهگیری تغییر شکل (مانند LVDT): جهت ثبت جابهجاییهای شعاعی یا عمودی نمونه طی بارگذاری.
مشخصات فنی متداول:
قابلیت اعمال نیروی فشاری با دقت بالا (مطابق با استانداردهای ASTM D6931 یا AASHTO T283)
ظرفیت بارگذاری تا حدود 50 کیلو نیوتن یا بالاتر، بسته به نوع نمونه و نیاز پروژه
امکان اتصال به دستگاههای بارگذاری یونیورسال (UTM) یا دستگاههای تست مخصوص ITS
طراحی شده برای نمونههای استوانهای استاندارد (معمولاً با قطر 100 میلیمتر و ارتفاع 63.5 میلیمتر)
نکات کلیدی در استفاده از فریم ITS
کالیبراسیون دقیق فریم و تجهیزات اندازهگیری قبل از هر سری آزمایش، جهت اطمینان از دقت نتایج ضروری است.
تنظیم صحیح صفحات بارگذاری بهگونهای که تماس اولیه با نمونه دقیق و بدون تمرکز تنش ناخواسته باشد.
کنترل نرخ بارگذاری مطابق با استاندارد تعریفشده، معمولاً در محدودهی 50 میلیمتر بر دقیقه، برای دستیابی به نتایج معتبر.
استانداردهای مرتبط:
ASTM D6931: روش آزمایش مقاومت کششی غیرمستقیم برای مخلوطهای آسفالتی
AASHTO T283: ارزیابی حساسیت رطوبتی مخلوطهای آسفالتی با استفاده از تست ITS
EN 12697-23: آزمایش مقاومت کششی غیرمستقیم در استاندارد اروپایی
