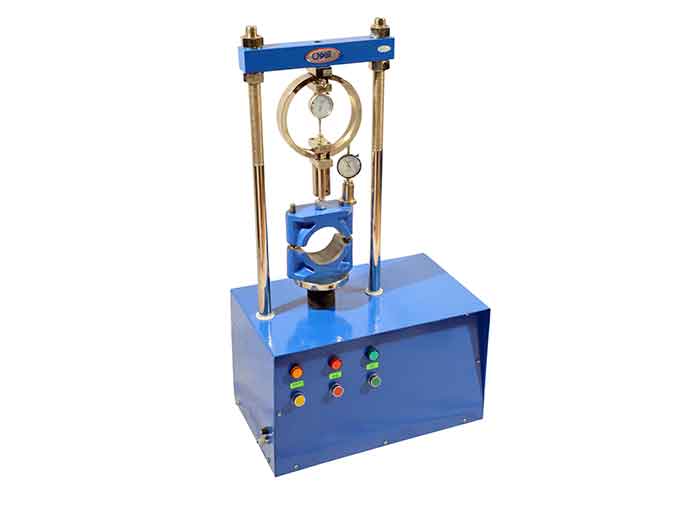

جک مارشال آنالوگ

توضیحات

دستگاه جک مارشال آنالوگ یکی از تجهیزات کلیدی در آزمایشگاه‌های قیر و آسفالت به شمار می‌آید که برای تعیین پایداری مارشال (Marshall Stability) و میزان تغییر شکل (Flow Value) نمونه‌های آسفالتی استفاده می‌شود. این دستگاه با طراحی مکانیکی ساده، دقیق و قابل‌اعتماد خود، امکان اعمال بار به صورت کنترل‌شده روی نمونه آسفالت را فراهم می‌کند و به کمک یک نشانگر عقربه‌ای (آنالوگ)، میزان مقاومت نمونه در برابر بارگذاری و میزان تغییر شکل آن را اندازه‌گیری می‌کند.

ویژگی‌های اصلی دستگاه جک مارشال آنالوگ

• سیستم بارگذاری مکانیکی دقیق:
  این دستگاه معمولاً از یک جک دستی یا الکتریکی تشکیل شده است که با اعمال نیروی یکنواخت به نمونه، امکان دستیابی به داده‌های قابل اعتماد و تکرارپذیر را فراهم می‌کند.

• گیج آنالوگ مدرج:
  نمایشگر عقربه‌ای تعبیه‌شده روی دستگاه، مقدار نیروی وارده بر نمونه را با دقت مناسبی نشان می‌دهد. این گیج معمولاً بر حسب نیوتن یا کیلوگرم کالیبره شده و دقت کافی برای کاربردهای آزمایشگاهی دارد.

• سرعت بارگذاری استاندارد:
  دستگاه به گونه‌ای طراحی شده که سرعت اعمال بار مطابق با استانداردهای ASTM D6927 یا AASHTO T245 (تقریباً ۵۰ میلی‌متر بر دقیقه) باشد تا صحت آزمایش تضمین شود.

• طراحی مقاوم و بادوام:
  بدنه و قطعات دستگاه از آلیاژهای مستحکم ساخته شده‌اند تا در برابر بارهای تکراری و محیط‌های آزمایشگاهی مقاوم باشند و طول عمر بالایی داشته باشند.

• سازگاری با انواع قالب‌های مارشال:
  دستگاه قابلیت پذیرش نمونه‌هایی با ابعاد استاندارد (عموماً قطر ۱۰۱.۶ میلی‌متر و ارتفاع ۶۳.۵ میلی‌متر) را دارد.

روش کار دستگاه جک مارشال آنالوگ

در این فرآیند، نمونه آسفالتی که قبلاً در قالب سه‌تکه تحت تراکم استاندارد آماده شده، درون فک‌های دستگاه قرار داده می‌شود. سپس بارگذاری از طریق جک با نرخ یکنواخت آغاز می‌شود. همزمان، عقربه روی گیج آنالوگ حداکثر نیروی وارده را نشان می‌دهد (پایداری مارشال) و میزان تغییر شکل تا نقطه شکست نمونه (مقدار Flow) با استفاده از یک اندیکاتور جداگانه ثبت می‌شود.

کاربردها

• ارزیابی پایداری و مقاومت مخلوط‌های آسفالتی.

• کنترل کیفیت تولید آسفالت در کارخانه‌های آسفالت.

• مطالعات تحقیقاتی برای انتخاب نوع قیر یا ترکیب مصالح.

• آزمایش‌های پروژه‌ای در پروژه‌های راه‌سازی و زیرساختی.

مزایای استفاده از دستگاه جک مارشال آنالوگ

• سادگی در عملکرد و نگهداری.

• دقت مناسب برای آزمایش‌های روتین آزمایشگاهی.

• قیمت مناسب نسبت به مدل‌های دیجیتال یا اتوماتیک.

• امکان استفاده آسان در شرایط مختلف آزمایشگاهی یا کارگاهی.
