توضیحات
در بازرسی غیرمخرب (NDT)، آزمون مایعات نافذ (Penetrant Testing یا به اختصار PT) یکی از پرکاربردترین روشها برای آشکارسازی ناپیوستگیهای سطحی مانند ترکها، تخلخلها و ترکهای مویی است. اما برای اطمینان از عملکرد صحیح مواد مصرفی در این آزمون، نیاز به ابزاری به نام تست بلوک کنترل کیفیت PT یا PT Test Block داریم. این ابزار یکی از اجزای کلیدی در کنترل کیفیت آزمایشهای PT در محیطهای صنعتی و آزمایشگاهی به شمار میرود.
کاربرد تست بلوک PT در آزمایشگاه جوش

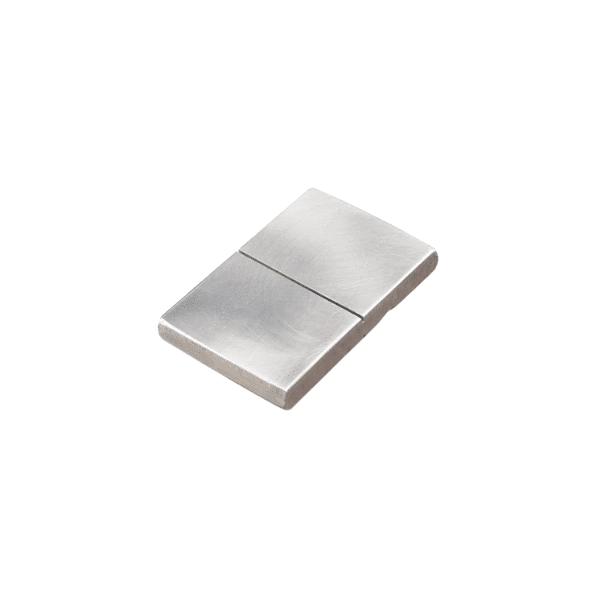

تست بلوک PT، قطعهای استاندارد و مرجع است که دارای ترکهای کنترلشده سطحی میباشد و برای بررسی صحت عملکرد مواد نافذ و ظهورکننده (Penetrant & Developer) به کار میرود. از جمله مهمترین کاربردهای این بلوک میتوان به موارد زیر اشاره کرد:
-
تأیید کارایی مواد مصرفی (Performance Verification):
قبل از انجام تست PT روی قطعه اصلی، از تست بلوک برای اطمینان از عملکرد صحیح مواد نافذ، کلینر و ظهورکننده استفاده میشود. -
کنترل کیفیت دستههای مواد PT:
با استفاده از تست بلوک میتوان بررسی کرد که آیا مواد مصرفی از نظر قدرت نفوذ، وضوح نشاندهی ترک، و پایداری عملکرد در شرایط مختلف همچنان در محدوده قابل قبول قرار دارند یا خیر. -
آموزش و کالیبراسیون بازرسان:
در آموزش اپراتورها و بازرسین تست PT، این بلوک بهعنوان یک قطعهی تمرینی و مرجع جهت شبیهسازی ترکهای واقعی استفاده میشود. -
مقایسه برندها و سریهای مختلف مواد مصرفی:
هنگام تغییر برند یا سری تولیدی مواد PT، با استفاده از تست بلوک میتوان عملکرد نمونههای جدید را با نمونههای تأییدشده مقایسه کرد. -
بازرسی دورهای از صحت عملکرد سیستم تست PT در محل:
در پروژههایی که تست PT بهصورت مکرر انجام میشود (مانند پالایشگاهها یا کارخانههای ساخت سازههای فلزی)، استفاده روزانه یا هفتگی از تست بلوک برای بررسی یکنواختی عملکرد الزامی است.
مشخصات فنی تست بلوک PT
-
جنس بدنه: معمولاً از آلیاژهایی مانند آلومینیوم یا فولاد زنگنزن با فرآوری سطحی خاص جهت ایجاد ترکهای مصنوعی.
-
نوع ترکها: ترکهای سطحی واقعی (Real Cracks) یا مصنوعی (Machined Defects) با اندازهها و زوایای مختلف برای ارزیابی دقیقتر عملکرد مواد.
-
پوشش استاندارد: برخی مدلها دارای پوشش نیکل یا اکسید سیاه برای افزایش دوام و شبیهسازی شرایط سطحی قطعات واقعی هستند.
-
ابعاد استاندارد: معمولاً طبق استانداردهایی نظیر ASTM E1417، ISO 3452 یا ASME طراحی و تولید میشوند.
-
قابلیت استفاده مجدد: در صورت نگهداری صحیح و عدم استفاده از مواد ساینده، این بلوکها طول عمر بالایی دارند و قابل استفاده در طولانیمدت هستند.
استانداردهای مرجع
تست بلوکهای PT معمولاً باید با استانداردهای بینالمللی مطابقت داشته باشند، از جمله:
-
ASTM E1417
-
ASTM E165
-
ISO 3452
-
ASME Section V – Article 6
چرا تست بلوک PT ابزار ضروری است؟
عملکرد نادرست حتی یکی از مواد مصرفی در تست PT میتواند منجر به پنهان ماندن ترک یا ناپیوستگی سطحی شود؛ مسئلهای که در صنایع حساس مانند نفت و گاز، پتروشیمی، هوافضا یا نیروگاهها ممکن است پیامدهای جدی به همراه داشته باشد. استفاده از تست بلوک PT پیش از انجام تست اصلی، نوعی آزمون صحهگذاری محسوب میشود و تضمین میکند که تمامی عوامل تأثیرگذار در فرآیند آزمون، در شرایط ایدهآل قرار دارند.
