آزمایش بیرون کشیدن بتن pull out روشی آزمایشی برای سنجش مقاومت چسبندگی بین بتن و قطعات مرتبط با آن است. این تست میتواند میزان چسبندگی بتن به میلگردها، بولتها و سایر المانهای فلزی مدفون شده در بتن را با دقت بالا ارزیابی کند. هدف از انجام این آزمایش کنترل کیفیت بتن و تعیین مقاومت آن برای اجرای عملیات پس کشیدگی است. از کاربردهای این تست میتوان به بررسی عملکرد سازههای بتنی تحت بارهای کششی و در نتیجه ارزیابی استحکام کل سازه اشاره کرد.
انجام این آزمایش در پروژههای ساختمانی، مقاوم سازی و بهسازی بتن و تعمیرات سازه اهمیت بسزایی دارد. متخصصین و طراحان ساختمانی به کمک این تستها میتوانند اطمینان حاصل کنند که بین بتن و قطعات فلزی چسبندگی کافی وجود دارد و سازه در برابر نیروهای کششی کاملاً مقاوم است. در ادامه به بررسی انواع آزمایش بیرون کشیدن بتن pull out میپردازیم.

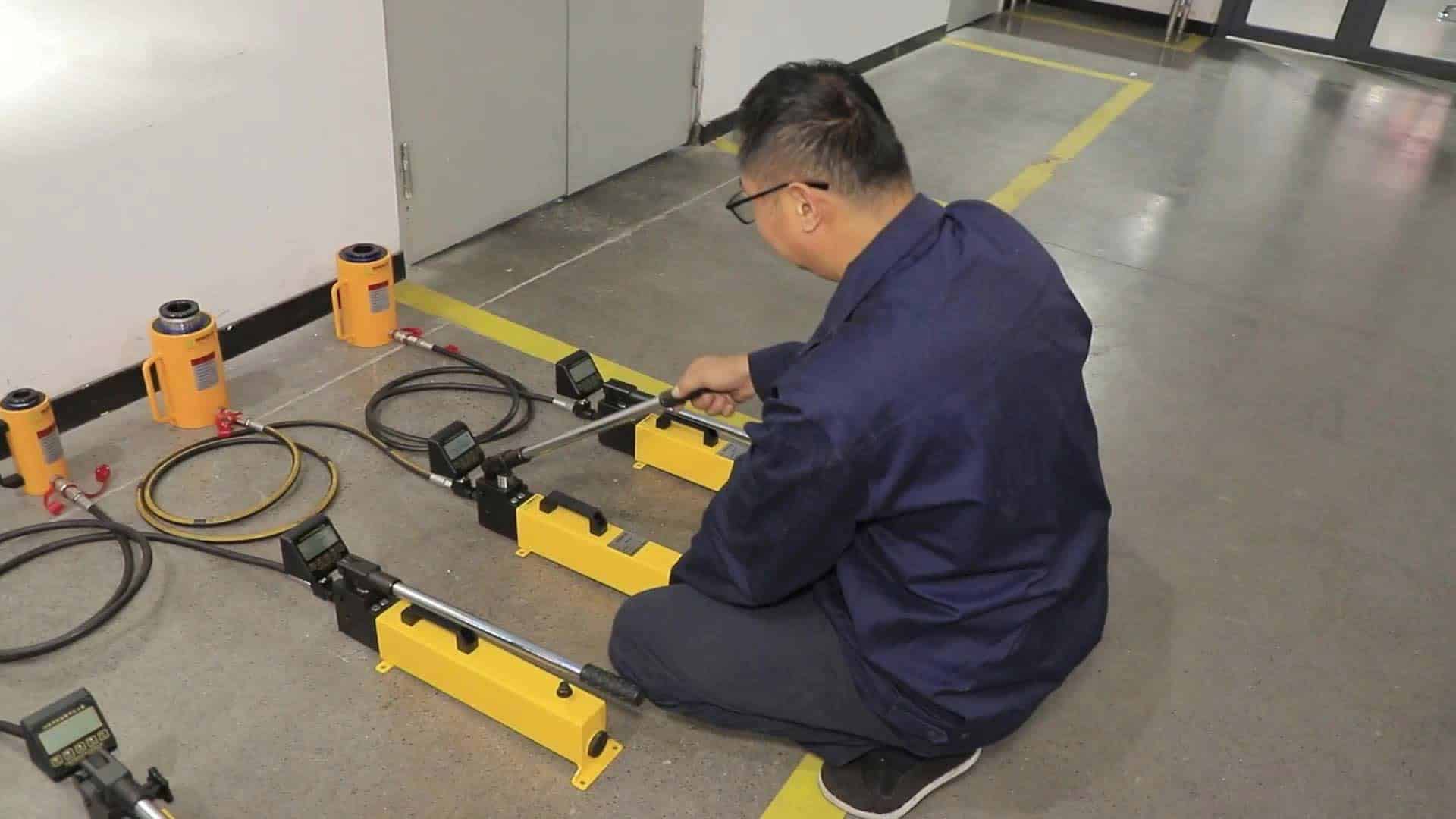

اهداف تست Pull out بتن
تست Pull out بتن با اهداف مختلفی اجرا میشود و برای اندازهگیری مقاومت فشاری بتن بهترین گزینه است. آزمایش به تعیین مقاومت بتن برای اجرای عملیات پس کشیدنی کمک زیادی میکند. برای تعیین زمان برداشت قالبها و پایهها بر مبنای مقاومت بتن این تست انتخابی هوشمندانه است. از دیگر اهداف این تست میتوان به تخمین مقاومت فشاری بتن در محل ساخت سازه اشاره کرد.
این تکنیک کاربردی میزان چسبندگی بتن و آرماتور را ارزیابی کرده و به عملکرد صحیح سازه کمک زیادی میکند. مهمترین هدفی که آزمایش Pull out بتن دنبال میکند کنترل کیفیت بتن و اطمینان از مقاومت بالای آن است. دلیل اصلی انجام این تست تعیین زمان مناسب برای باز کردن قالبها و شمعها و رسیدن بتن به مقاومت مورد نیاز است.
مهندسین برای ارزیابی قابلیت بهرهبرداری سازههای بتنی موجود از آزمون بیرون کشیدن بتن استفاده میکنند. این روش نسبتاً ساده و کم هزینه میزان چسبندگی بتن را مشخص کرده و برای اهداف مختلفی در پروژههای ساختمانی و سازهای مورد استفاده قرار میگیرد. برای انجام این تست کاربردی به برخی تجهیزات آزمایشگاهی نیاز دارید. سایت ابزار پک در دسترس شما است تا بتوانید در کمترین زمان و با مناسبترین هزینه اقدام به خرید تجهیزات ازمایشگاه بتن کنید.
انواع ازمایش بیرون کشیدگی بتن
آزمایش بیرون کشیدن بتن pull out انواع مختلفی دارد و اصولاً به دو روش زیر اجرا میشود:
۱. آزمایش LOK
در این ازمایش میلهای فولادی به دیسک فلزی متصل میشود تا بتواند در عمق مشخصی از بتن قرار بگیرد. دیسک به کمک یک جک هیدرولیکی از بتن خارج میشود و این نیروی لازم برای بیرون کشیدن دیسک با مقاومت فشاری بتن مرتبط است. قطر بتنی که این تست روی آن انجام میشود ۲۵ میلیمتر است و دیسک فولادی در زمان بتنریزی تا عمق ۲۵ میلیمتری فرو میرود تا بتواند این تست را به صورت دقیق انجام دهد.
هنگام انجام این آزمایش میله برداشته شده و یک پیچ فولادی به دیسک متصل میشود. با بیرون آمدن دیسک فولادی یک قطعه مخروطی شکل از بتن خارج میشود و نیروی بیرون کشیدگی ا ارزیابی میکند. تست Pull out بتن برای تخمین مقاومت در سنین پایین استفاده میشود تا بتوان مقاومت فشاری را با کمک منحنی کالیبراسیون مشخص کرد. از به دنبال بهترین تجهیزات آزمایشگاه بتن پایه دو هستید بهتر است با مشاورین سایت ابزارپک مشاورههای لازم را داشته باشید.
۲. آزمایش CAPO
در این تست یک حلقه فولادی در بتن قرار میگیرد و نیروی لازم برای خارج کردن آن از بتن به صورت دقیق اندازهگیری میشود. این آزمایش اغلب در محل انجام میشود و انعطاف پذیری زیادی نسبت به آزمایش قبلی دارد. در تست برش یا بیرون کشیدگی CAPO حلقه فولادی در یک شیار و تا عمق ۲۵ میلیمتری فرو میرود ا بتوان میزان چسبندگی و مقاومت بتن را اندازهگیری کرد. برای ایجاد شیار در بتن و فرو کردن این حلقه فولادی از مته الماس یا مته بزرگ استفاده میشود.
در این آزمایش توسعه یافته دیسک فولادی منبسط شونده با استفاده از حلقه تکیه گاهی با قطر ۵۵ میلیمتر و با استفاده از جک کشیده میشود تا بتواند میزان مقاومت بتن را به درستی اندازهگیری کند. انجام این آزمایش نیازمند تجهیزاتی مدرن و کاربردی است. شما میتوانید با خرید تجهیزات ازمایشگاه خاک و بتن از سایت ابزار پک این تستها را با دقت بالا انجام دهید.

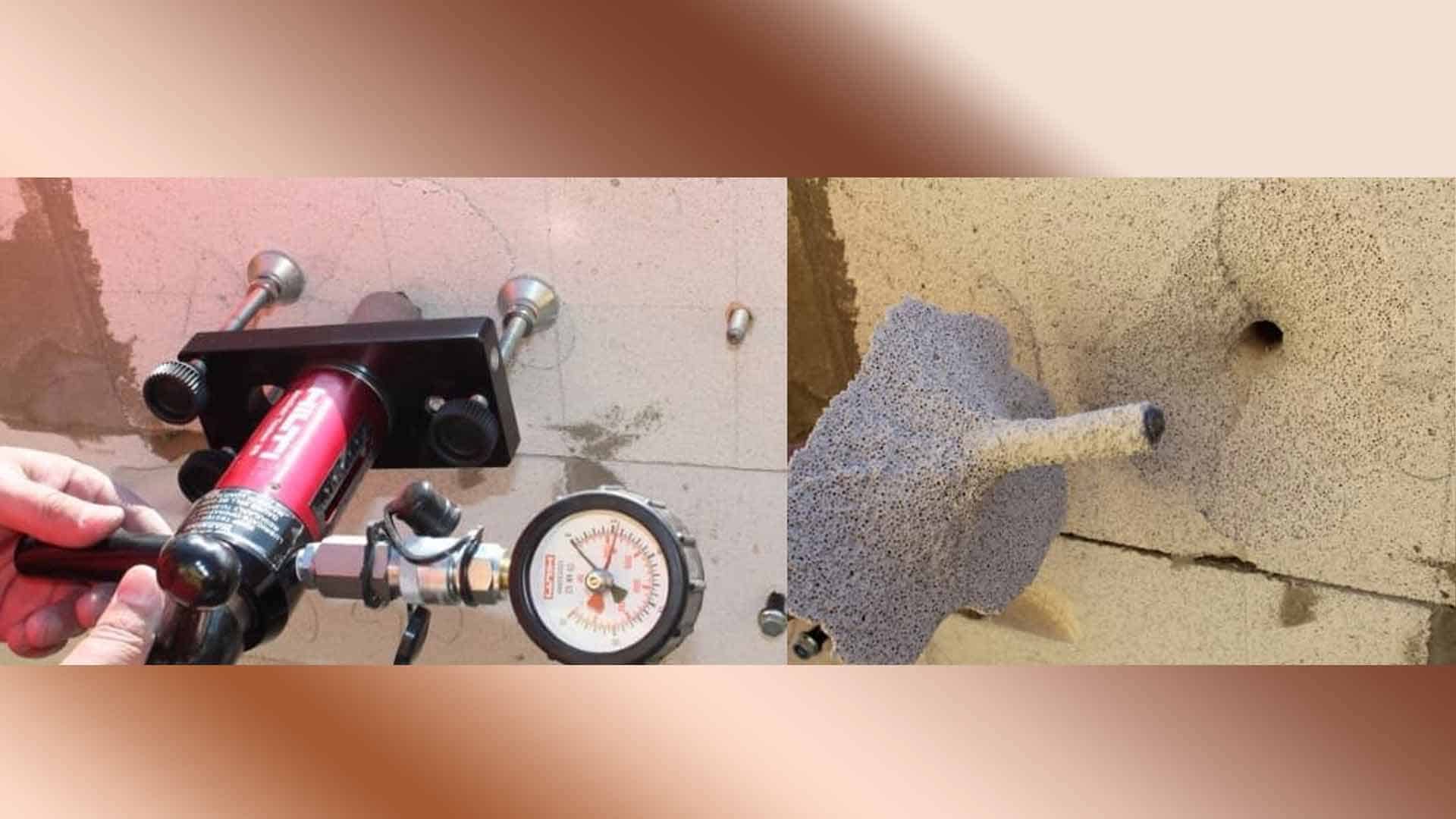

نحوه انجام تست بیرون کشیدگی
آزمایش بیرون کشیدن بتن pull out به روش خاصی انجام میشود. قبل از شروع تست سطح بتن باید تمیز شود و هیچگونه آلایندگی نداشته باشد. برای چسباندن دیسک به بتن نیاز است از چسب با مقاومت بالا استفاده کنید. عملیات بارگذاری باید به تدریج و با سرعت ثابت انجام شود. بعد از تمیز و خشک کردن سطح بتن اکنون باید با مته یا کرگیر یک سوراخ در سطح بتن ایجاد کنید.

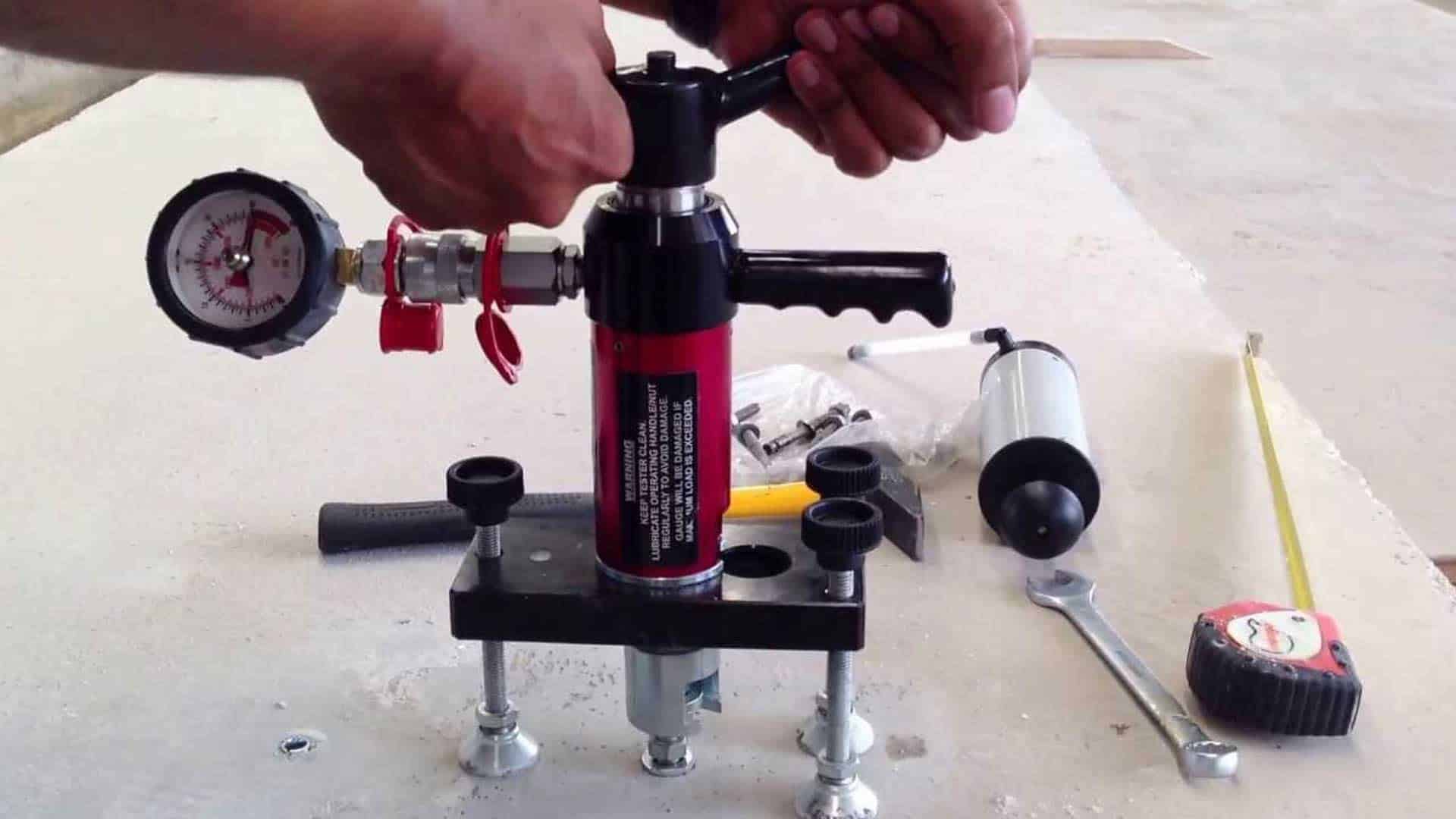

این سوراخ باید بین ۱۸ تا ۲۵ میلیمتر باشد تا بتوان آزمایش را به صورت دقیق انجام داد. در این زمان دیسک یا میله فلزی با ابعاد مشخص ۲۵ میلیمتر قطر و ۸.۵ میلیمتر ضخامت داخل سوراخ قرار میگیرد و با چسب به بتن چسبانده میشود. اکنون دستگاه تست بیرون کشیدگی که شامل یک جک هیدرولیکی و یک تکیهگاه است وارد عمل میشود و روی دیسک فلزی قرار میگیرد تا فشار و نیروی کششی را اعمال کند.
دیسک خارج شده از بتن میتواند میزان چسبندگی و مقاومت بتن را اندازهگیری کند. سرعت بارگذاری باید ثابت و بدون شوک باشد تا بتوان نیروی کششی را محاسبه کرد. نیرویی که برای بیرون کشیدن دیسک از بتن اندازهگیری میشود نشان دهنده مقاومت چسبندگی بتن و فلز است.
عملیات محاسبه در آخرین مرحله انجام میشود و در آن مقاومت چسبندگی با تقسیم نیروی حداکثر کششی بر سطح تماس دیسک و بتن ارزیابی میشود. فرایند تست Pull out بتن باید به صورت کاملاً اصولی و با ثابت کردن تجهیزات انجام شود. در این پروسه باید به استانداردهای لازم توجه داشته باشید و از بهترین تجهیزات استفاده کنید.
عوامل موثر در تست Pull out بتن
تست Pull-out بتن بهترین تکنیک برای تعیین مقاومت کششی و چسبندگی بتن است. عوامل زیادی در انجام این تست دخیل هستند که در ادامه مهمترین آنها را بررسی میکنیم:
- عمق فرورفتگی بتن: مهمترین عاملی که در تست بیرون کشیدگی بتن تاثیرگذار است تغییرات مربوط به عمق فرورفتگی در بتن است. انجام آزمایش با زاویه ثابت ۵۸ درجه عمق فرورفتگی را افزایش میدهد.
- اندازه و نوع سنگدانهها: اندازه سنگدانه بر مقاومت کششی بتن تأثیر گذار است. نوع سنگدانه اثر مستقیمی بر نتیجه آزمایشات دارد.
- زاویه راس: با افزایش زاویه راس نیروی بیرون کشیدگی کاهش پیدا میکند و این دو رابطه متقابل با هم دارند.
- نوع بتن: نسبت آب سیمان و نوع سیمان استفاده شده در بتن تاثیر زیادی در چسبندگی و مقاومت کششی بتن دارد. هر سیمان با ویژگیهای خاصی در بتن مصرف میشود.
- شرایط عمل آوری بتن: از دیگر عوامل تاثیرگذار در آزمایش بیرون کشیدن بتن pull out میتوان به عمل آوری مناسب به تن اشاره کرد که باعث بهبود چسبندگی آن میشود.
- ضخامت دیسک: ضخامت دیسک فولادی که در بتن فرو میرود بر مقاومت کششی آن تاثیرگذار است. این دیسکها با ضخامتهای مختلفی مورد استفاده قرار میگیرند.
- قطر دیسک: با افزایش قطر دیسک میزان مقاومت کششی و چسبندگی بتن هم افزایش پیدا میکند.
- اثرات برش: اگر عمق نفوذ دیسک در بتن کاهش پیدا کند خرابی ناشی از ثرات برش بر مقاومت دیسک افزایش پیدا میکند و این میتواند مقاومت بتن را تحت تاثیر قرار دهد.
- سرعت بارگذاری: برای جلوگیری از ایجاد خطا در آزمایش و رسیدن به نتایج بهتر نیاز است سرعت بارگذاری آهسته و یکنواخت باشد.
- تمیز بودن سطح بتن: مهمترین عاملی که تست Pull-out بتن را تحت تاثیر قرار میدهد تمیز بودن سطح بتن و حذف چربی آلودگی از آن است.
- شرایط محیطی: دما و رطوبت ر نتایج تست تاثیر زیادی میگذارد. به همین دلیل شرایط محیطی باید مناسب باشد.
- تجهیزات آزمایش: استفاده از تجهیزات استاندارد و مناسب برای انجام تست Pull-out ضروری است و بر نتیجه آزمایش تاثیر میگذارد.
کاربردهای ازمایش Pull out بتن
آزمایش بیرون کشیدن بتن pull out کاربردهای زیادی دارد و برای تخمین مقاومت بتن در محل بهترین گزینه است. از مصارف اصلی این آزمایش میتوان به موارد زیر اشاره کرد:
- کمک به تعیین مقاومت بتن به منظور اجرای عملیات پس کشیدگی
- تمام کردن فرایند عمل آوری بتن برای رسیدن به مقاومت مناسب
- ارزیابی زمان باز کردن قالبها و شمعها بر مبنای مقاومت واقعی بتن
- تخمین مقاومت بتن در سازههای موجود
- ارزیابی قابلیت بهرهبرداری و تخمین مقاومت سازههای بتنی موجود
- سنجش قدرت چسبندگی بین بتن و میلگردهای فولادی
- بررسی عملکرد سازههای بتنی تحت بارهای کششی
- کمک به ارزیابی استحکام کل سازه
- کنترل کیفیت بتن و اطمینان از پیوند مناسب بین آرماتورها و بتن
- شناسایی مشکلات احتمالی در پیوستگی آرماتورها و بتن
- قابل استفاده در پروژههای ساختمانی و راه سازی

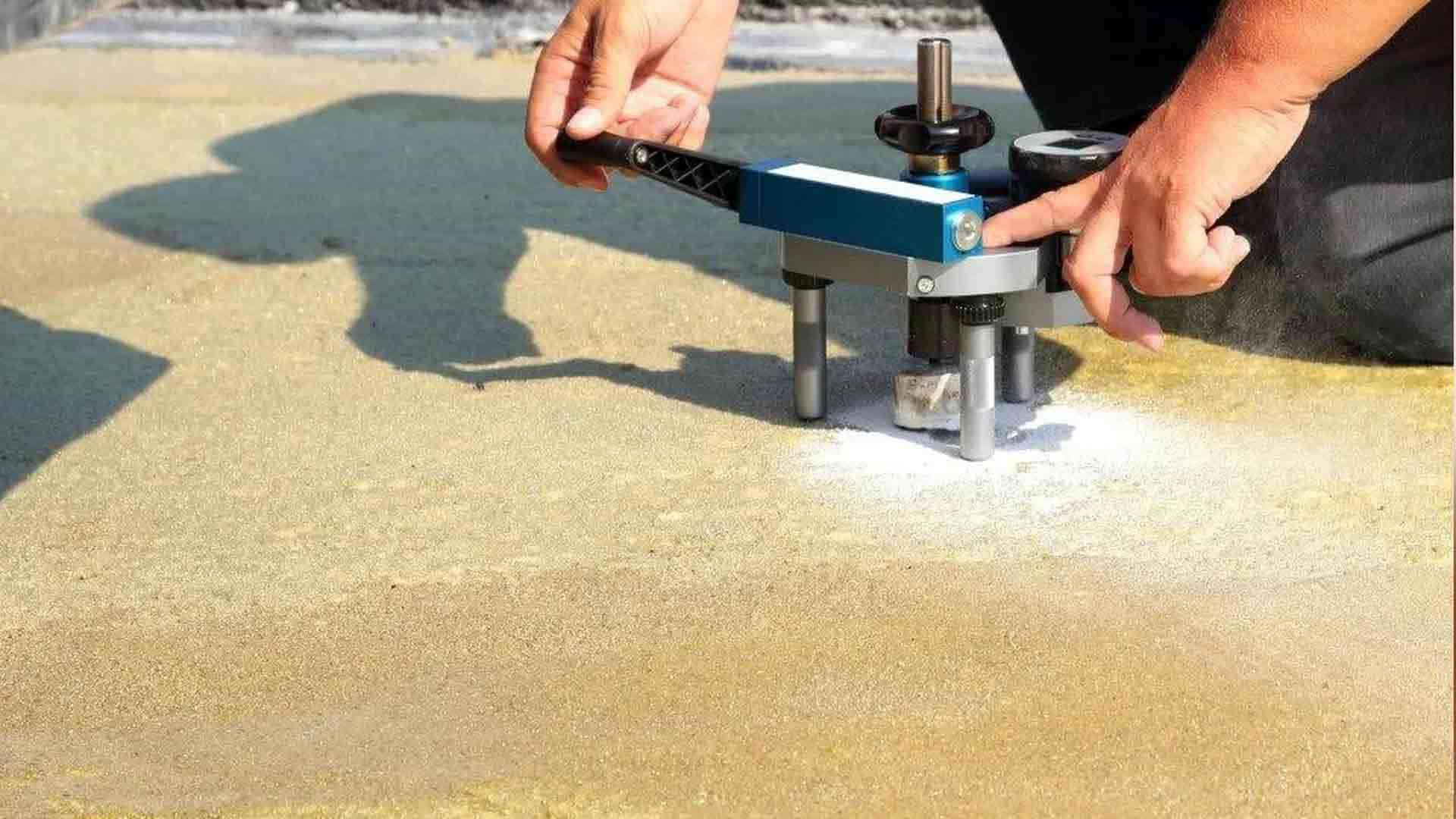

رابطه بین نیروی بیرون کشیدن و مقاومت بتن
در تست Pull-out بتن رابطه مستقیمی بین نیروی بیرون کشیدن و مقاومت بتن وجود دارد. نیروی بیرون کشیدن یک شاخص مستقیم از مقاومت فشاری بتن است. با افزایش مقاومت فشاری بتن، نیروی بیشتری لازم است تا پروب یا میله فولادی از داخل بتن بیرون کشیده شود. اگر مقاومت فشاری بتن کم باشد برای بیرون آوردن میله فلزی از داخل بتن باید فشار کمتری را وارد کنید.
این بدین معنی است که میزان چسبندگی و مقاومت بتن پایین است. نیروی کششی اعمال شده به پروب، در لحظه گسیختگی بتن به مقاومت فشاری بتن بستگی دارد. کارخانه با ارائه منحنی کالیبره بین مقاومت فشاری بتن و نیروی بیرون کشیدگی به انجام بهتر این آزمایش کمک زیادی میکند. منحنی از دقت کافی برخوردار است و محدوده گستردهای از بتنها را به خوبی پوشش میدهد.
سخن پایانی
آزمایش بیرون کشیدن بتن pull out باید به صورت کاملاً اصولی و استاندارد انجام شود. این کار نیاز به تخصص و دانش و مهارت دارد تا بتوان نتایجی قابل استناد را کسب کرد. مقاومت چسبندگی در سازههای بتن مسلح اهمیت زیادی دارد به همین دلیل امروزه این مقاومت از طریق آزمایش بیرون کشیدگی مشخص میشود. کارشناسان سایت ابزارپک در کنار شما هستند تا بتوانید با انتخاب تجهیزات درست آزمایشات مربوط به بتن را با دقت بالا انجام دهید. اگر سوالی در این زمینه داشته باشید میتوانید با مشاورین سایت در میان بگذارید.
