آزمایش کشش غیرمستقیم بتن روشی برای تعیین مقاومت کششی بتن با اعمال بار فشاری روی قطر نمونه استوانهای است. این روش که با نام آزمایش برزیلی بتن نیز شناخته می‌شود، امکان ارزیابی رفتار بتن در برابر تنش کششی را بدون اعمال مستقیم نیروی کششی فراهم می‌کند. در ادامه، تجهیزات، مراحل اجرا، فرمول محاسبه و استاندارد این آزمایش بررسی می‌شود.
هدف از آزمایش کشش غیرمستقیم بتن چیست؟
بتن در برابر فشار مقاومت بالایی دارد؛ اما مقاومت آن در برابر کشش به‌مراتب کمتر است. به همین دلیل، شناخت رفتار بتن تحت تنش کششی برای ارزیابی ترک‌خوردگی، کنترل کیفیت و بررسی عملکرد اعضای بتنی اهمیت دارد.
در این روش، به‌جای کشیدن مستقیم نمونه، نیروی فشاری در امتداد قطر استوانه اعمال می‌شود. نحوه توزیع این نیرو باعث ایجاد تنش کششی در راستای عمود بر بار می‌شود و در نهایت نمونه در امتداد طولی خود دچار شکست می‌شود.
خرید قالب تست بتن زمانی اهمیت بیشتری پیدا می‌کند که دقت ابعادی و کیفیت نمونههای آزمایشگاهی برای شما مهم باشد. قالب مناسب باید استحکام کافی داشته باشد و امکان تهیه نمونههای یکنواخت و استاندارد را فراهم کند.
برای تهیه قالب و سایر تجهیزات موردنیاز آزمایشگاه، می‌توانید محصولات موردنظر خود را از سایت ابزار پک انتخاب و خریداری کنید.

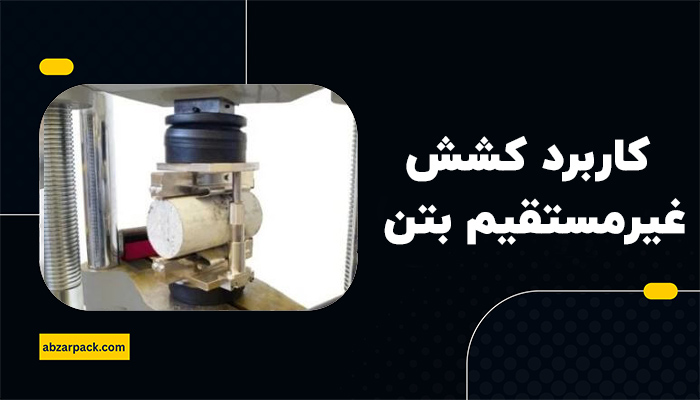

کاربرد آزمایش کشش غیرمستقیم بتن
یکی از مهم‌ترین کاربردهای این آزمایش، بررسی کیفیت بتن و مقایسه مقاومت کششی مخلوط‌های مختلف است. نتایج میتوانند برای ارزیابی تاثیر طرح اختلاط، شرایط عملآوری و کیفیت ساخت نمونه مورد استفاده قرار گیرند.
این آزمایش در کنار آزمایش مقاومت فشاری بتن تصویر کامل‌تری از عملکرد مکانیکی بتن ارائه می‌دهد. مقاومت کششی به‌دست‌آمده همچنین در برخی ارزیابی‌های طراحی و بررسی رفتار اعضای بتنی مورد استفاده قرار می‌گیرد.
برای انجام این آزمایش و سایر آزمون‌های کنترل کیفیت، استفاده از تجهیزات مناسب اهمیت زیادی دارد؛ بنابراین انتخاب تجهیزات متناسب با نوع آزمایش و ظرفیت موردنیاز آزمایشگاه ضروری است.
تجهیزات موردنیاز برای آزمایش کشش غیرمستقیم بتن
اجرای صحیح آزمایش به تجهیزاتی نیاز دارد که بتوانند نمونه را به‌درستی در موقعیت آزمایش قرار داده و بار را به شکل کنترل‌شده اعمال کنند. مهم‌ترین تجهیزات موردنیاز عبارت‌اند از:
دستگاه جک یا دستگاه آزمایش بتن
دستگاه آزمایش باید توانایی اعمال بار فشاری کنترل‌شده و ثبت حداکثر نیروی واردشده به نمونه را داشته باشد. دستگاه مورد استفاده باید از نظر ظرفیت بارگذاری و دقت اندازه‌گیری با ابعاد نمونه و الزامات استاندارد هماهنگ باشد.
در انتخاب تجهیزات، نباید دستگاه مورد استفاده برای مقاومت فشاری را بدون بررسی مشخصات فنی، معادل دستگاه مخصوص آزمایش کشش غیرمستقیم در نظر گرفت. برای تهیه تجهیزات مناسب میتوان مشخصات فنی موردنیاز را هنگام خرید جک بتن شکن بررسی کرد.
صفحات یا نوارهای بارگذاری
برای انتقال مناسب نیرو به نمونه استوانهای، از نوارها یا صفحات بارگذاری در امتداد قطر نمونه استفاده می‌شود. این اجزا باعث می‌شوند بار در ناحیه مشخصی از نمونه اعمال شود و شرایط آزمایش تا حد امکان با الزامات روش استاندارد مطابقت داشته باشد.
نمونه استوانهای بتن
نمونه اصلی این آزمایش یک استوانه بتنی است که می‌تواند به‌صورت نمونه قالبگیریشده یا مغزه تهیه‌شده از بتن باشد. استاندارد ASTM C496/C496M تعیین مقاومت کششی شکافتی نمونههای استوانهای مانند استوانه‌های قالبگیریشده و مغزههای حفاریشده را پوشش می‌دهد.
کیفیت ساخت نمونه، ابعاد، شرایط عملآوری و وضعیت رطوبتی آن می‌تواند بر نتیجه نهایی تاثیر بگذارد. به همین دلیل، آماده‌سازی نمونه باید با دقت انجام شود.
ابزار اندازه‌گیری ابعاد نمونه
قطر و طول نمونه باید با ابزار اندازه‌گیری مناسب تعیین شوند؛ زیرا این ابعاد مستقیما در محاسبه مقاومت کششی غیرمستقیم بتن استفاده می‌شوند.
دقت اندازه‌گیری اهمیت زیادی دارد؛ زیرا حتی خطاهای کوچک در ابعاد ثبت‌شده میتوانند مقدار محاسبه‌شده مقاومت کششی را تغییر دهند. در آزمایشگاه‌های تخصصی نیز استفاده از مجموعه کامل خرید تجهیزات آزمایشگاه بتن می‌تواند نیازهای مختلف اندازه‌گیری و آزمون را پوشش دهد.
مراحل انجام آزمایش کشش غیرمستقیم بتن
در روش انجام آزمایش کشش غیرمستقیم، نمونه استوانهای به‌صورت افقی در دستگاه قرار می‌گیرد و بار فشاری در امتداد قطر آن اعمال می‌شود. این بارگذاری باید به شکل کنترل‌شده انجام شود تا حداکثر نیروی تحمل‌شده نمونه با دقت ثبت شود.
آماده‌سازی نمونه استوانهای
ابتدا نمونه استوانهای بتن از نظر ظاهری بررسی می‌شود تا ترک، آسیب یا نقص غیرعادی که می‌تواند نتیجه آزمایش را تحت تاثیر قرار دهد، شناسایی شود.
سطوح نمونه باید برای قرارگیری صحیح در محل بارگذاری آماده باشند. همچنین مشخصات نمونه، شرایط عملآوری و زمان انجام آزمایش باید ثبت شود.
اندازه‌گیری ابعاد نمونه
قطر و طول نمونه با ابزار مناسب اندازه‌گیری می‌شود. اندازه‌گیری باید در نقاط مناسب انجام شود تا مقدار قابل اتکایی برای محاسبات نهایی به دست آید.
این مرحله اهمیت زیادی دارد؛ زیرا قطر و طول نمونه در فرمول مقاومت کششی غیرمستقیم وارد می‌شوند.
قرار دادن نمونه در دستگاه
نمونه به‌صورت افقی روی تکیه‌گاه یا سطح مناسب دستگاه قرار می‌گیرد. محل قرارگیری باید به‌گونه‌ای باشد که نیروی بارگذاری در امتداد قطر نمونه اعمال شود.
نوارهای بارگذاری در محل مناسب قرار می‌گیرند تا انتقال نیرو به نمونه به شکل کنترل‌شده انجام شود. هم‌راستایی نمونه و تجهیزات در این مرحله اهمیت زیادی دارد.
اعمال تدریجی بار
پس از قرارگیری صحیح نمونه، بار به‌صورت تدریجی و با نرخ تعیین‌شده در روش استاندارد افزایش پیدا می‌کند. هدف این است که بارگذاری بدون ضربه و تغییرات ناگهانی انجام شود.
با افزایش بار، تنش کششی در راستای عمود بر صفحه بارگذاری افزایش می‌یابد. در نهایت، نمونه در امتداد طولی خود دچار ترک و شکست می‌شود.
ثبت حداکثر بار
در زمان شکست، بیشترین بار ثبت‌شده توسط دستگاه یادداشت می‌شود. نوع شکست و وضعیت ظاهری نمونه نیز بهتر است ثبت شود تا در صورت مشاهده شکست غیرعادی، نتیجه با دقت بیشتری تفسیر شود.
پس از ثبت حداکثر بار، با استفاده از مشخصات نمونه میتوان مقاومت کششی غیرمستقیم را محاسبه کرد. انجام دقیق این مراحل در کنار استفاده از آزمایش تعیین دمای بتن تازه می‌تواند بخشی از برنامه جامع کنترل کیفیت بتن در پروژه باشد.
نحوه محاسبه مقاومت کششی غیرمستقیم بتن
برای محاسبه مقاومت کششی غیرمستقیم، حداکثر بار واردشده به نمونه، طول و قطر آن در رابطه استاندارد قرار می‌گیرند. رابطه اصلی به شکل زیر است:
T = 2P / (πLD)
در این رابطه، T مقاومت کششی غیرمستقیم بتن، P حداکثر بار اعمال‌شده در زمان شکست، L طول نمونه استوانهای و D قطر نمونه است.
برای مثال، اگر مقدار بار، طول و قطر نمونه بر اساس واحدهای سازگار وارد شوند، نتیجه نیز در واحد متناظر مقاومت، مانند مگاپاسکال، به دست می‌آید. رابطه فوق برای روش آزمون نمونههای استوانهای در ASTM C496/C496M استفاده می‌شود.
بنابراین، در تست کشش غیرمستقیم بتن تنها مقدار بار شکست اهمیت ندارد؛ ابعاد دقیق نمونه نیز باید ثبت شوند تا نتیجه محاسبه‌شده قابل اعتماد باشد.
تفاوت آزمایش کشش غیرمستقیم با آزمایش مقاومت فشاری بتن
| ویژگی | آزمایش کشش غیرمستقیم بتن | آزمایش مقاومت فشاری بتن |
|---|---|---|
| هدف آزمایش | تعیین مقاومت کششی بتن به‌صورت غیرمستقیم | تعیین مقاومت فشاری بتن |
| نوع بارگذاری | اعمال بار فشاری در راستای قطر نمونه استوانهای | اعمال بار فشاری مستقیم به دو سطح نمونه |
| نوع شکست | ایجاد ترک و شکست کششی در راستای قطر نمونه | خردشدگی و شکست فشاری نمونه |
| پارامتر اندازه‌گیری | مقاومت کششی غیرمستقیم بتن | مقاومت فشاری بتن |
| شکل رایج نمونه | استوانهای | استوانهای یا مکعبی |
| کاربرد | ارزیابی توان بتن در برابر تنش‌های کششی و ترک‌خوردگی | کنترل کیفیت و ارزیابی ظرفیت باربری بتن |
| اهمیت نتیجه | بررسی رفتار بتن در برابر کشش و ایجاد ترک | ارزیابی اصلی مقاومت بتن در برابر فشار |

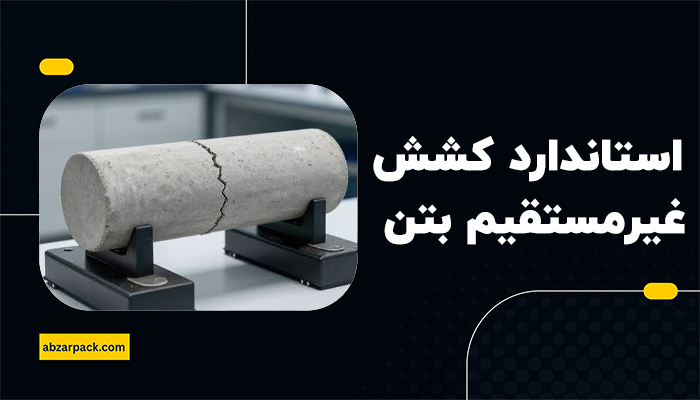

استاندارد آزمایش کشش غیرمستقیم بتن چیست؟
استاندارد شناخته‌شده این روش، ASTM C496/C496M با عنوان «Standard Test Method for Splitting Tensile Strength of Cylindrical Concrete Specimens» است. این استاندارد برای تعیین مقاومت کششی شکافتی نمونههای استوانهای بتن، از جمله نمونههای قالبگیریشده و مغزههای حفاریشده، تدوین شده است.
نکته مهم این است که ASTM C496/C496M در سال ۲۰۲۶ وضعیت نسخه C496/C496M-17 را «Withdrawn» اعلام کرده و برای آن جایگزینی در همان صفحه معرفی نشده است؛ بنابراین هنگام تدوین دستورالعمل آزمایشگاهی باید آخرین وضعیت استانداردهای مورد پذیرش پروژه یا آزمایشگاه بررسی شود.
در اجرای آزمایش برزیلی بتن نیز رعایت روش آماده‌سازی نمونه، نحوه قرارگیری، شرایط بارگذاری، ثبت حداکثر نیرو و محاسبه نتیجه اهمیت دارد. در کنار این آزمون، انجام آزمایش‌های مکمل و استفاده از تجهیزات استاندارد به ارزیابی دقیق‌تر کیفیت بتن کمک می‌کند.
