پیکنومتر خاک

توضیحات

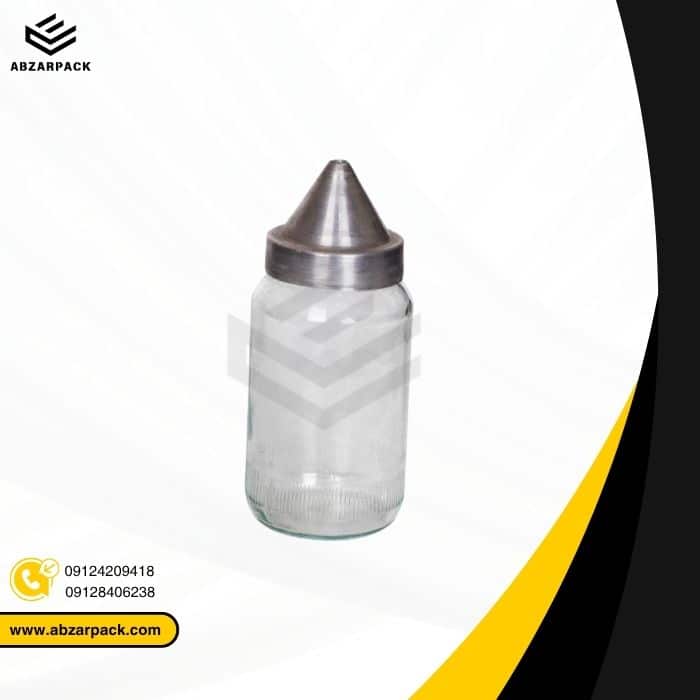

پیکنومتر خاک، یا بطری پیکنومتر، یکی از تجهیزات آزمایشگاهی مهم در مهندسی خاک و ژئوتکنیک است که برای تعیین وزن مخصوص و چگالی نسبی خاک‌ها به کار می‌رود. این دستگاه به دلیل دقت و کارآیی بالا در اندازه‌گیری ویژگی‌های چگالی خاک، از اهمیت زیادی در آزمایشگاه‌های مهندسی ژئوتکنیک و پروژه‌های عمرانی برخوردار است.

1. اجزای پیکنومتر:

پیکنومتر شامل یک بطری شیشه‌ای با حجم مشخص و یک درپوش شیشه‌ای یا پلاستیکی است که در مرکز آن لوله‌ای باریک وجود دارد. این لوله به منظور خروج هوای اضافی هنگام پر کردن بطری با آب یا نمونه خاک طراحی شده است. همچنین در آزمایش‌های دقیق، به دماسنج و ترازو با دقت بالا نیاز داریم تا اندازه‌گیری‌ها دقیق‌تر صورت گیرد.

2. هدف و کاربردهای پیکنومتر خاک:

پیکنومتر خاک به طور گسترده برای تعیین وزن مخصوص ذرات خاک (چگالی حقیقی ذرات جامد) و در برخی موارد چگالی نسبی خاک مورد استفاده قرار می‌گیرد. این مقادیر برای تحلیل‌های ژئوتکنیکی از جمله برآورد پایداری شیب‌ها، طراحی فونداسیون‌ها، و ارزیابی رفتار خاک در شرایط بارگذاری‌های مختلف بسیار حیاتی هستند.

3. روش کار با پیکنومتر خاک:

روش آزمایش با پیکنومتر خاک به دقت و رعایت مراحل زیر نیاز دارد:

• وزن‌کردن پیکنومتر خالی (W1): ابتدا بطری پیکنومتر کاملاً تمیز و خشک را وزن می‌کنیم. این وزن به عنوان وزن اولیه (W1) در محاسبات وارد می‌شود.
• وزن‌کردن خاک و پیکنومتر (W2): مقدار مشخصی از خاک خشک و عبور کرده از الک استاندارد (معمولاً شماره 40) را به پیکنومتر اضافه کرده و مجدداً وزن می‌کنیم. وزن این ترکیب به عنوان وزن دوم (W2) ثبت می‌شود.
• پر کردن با آب و وزن کردن (W3): بعد از اضافه کردن خاک، پیکنومتر را با آب مقطر تا لبه لوله باریک پر می‌کنیم تا هیچ حباب هوایی در آن باقی نماند. سپس وزن این ترکیب به عنوان وزن سوم (W3) ثبت می‌شود.
• پر کردن پیکنومتر با آب خالی و وزن کردن (W4): پس از خالی کردن خاک، پیکنومتر را تنها با آب مقطر تا لبه پر کرده و وزن آن را به عنوان وزن چهارم (W4) یادداشت می‌کنیم.

4. محاسبات و فرمول‌ها:

وزن مخصوص ذرات خاک (Gs) از طریق فرمول زیر به دست می‌آید:

Gs=(W2−W1)(W2−W1)−(W3−W4)Gs = \frac{(W2 – W1)}{(W2 – W1) – (W3 – W4)}Gs=(W2−W1)−(W3−W4)(W2−W1)​

در این فرمول:

• $W1$ وزن پیکنومتر خالی است.
• $W2$ وزن پیکنومتر همراه با نمونه خاک خشک است.
• $W3$ وزن پیکنومتر به همراه خاک و آب پر شده تا لبه است.
• $W4$ وزن پیکنومتر پر از آب خالی است.

این فرمول چگالی حقیقی ذرات خاک را به دست می‌دهد که به عنوان پارامتر اصلی برای طبقه‌بندی و تحلیل‌های مختلف خاک‌ها به کار می‌رود.

5. نکات مهم در انجام آزمایش:

• حذف حباب‌های هوا: یکی از نکات کلیدی در انجام این آزمایش، اطمینان از عدم وجود حباب هوا در پیکنومتر هنگام پر کردن آن با آب است، زیرا حباب‌ها می‌توانند باعث افزایش خطای اندازه‌گیری شوند. به این منظور، معمولاً از حمام آبی و تکان‌های ملایم استفاده می‌شود تا هوای محبوس خارج شود.
• کنترل دما: وزن مخصوص آب به شدت وابسته به دماست، بنابراین بهتر است آزمایش در دمای استاندارد (معمولاً 20 درجه سانتی‌گراد) انجام شود یا اصلاحات دمایی مورد نیاز اعمال شود. استفاده از آب مقطر نیز ضروری است تا ناخالصی‌ها تأثیری بر نتایج نداشته باشند.
• دقت در وزن‌کشی: به دلیل اهمیت دقت در این آزمایش، باید از ترازوی دقیق با دقت حداقل 0.01 گرم استفاده شود تا نتایج دقیق‌تری حاصل شود.

6. کاربردهای عملی نتایج آزمایش با پیکنومتر:

وزن مخصوص ذرات خاک که از آزمایش پیکنومتر به دست می‌آید، در بسیاری از محاسبات ژئوتکنیکی و تحلیل‌های سازه‌ای اهمیت دارد. این اطلاعات به ویژه در موارد زیر کاربرد دارند:

• طراحی پی‌ها و فونداسیون‌ها: با دانستن چگالی حقیقی خاک، مهندسان می‌توانند میزان نشست فونداسیون را تخمین بزنند و طراحی بهینه‌ای را برای سازه‌های سنگین ارائه دهند.
• تحلیل پایداری شیب‌ها و سدها: در پروژه‌های خاکریزی و سدسازی، بررسی رفتار و استحکام خاک با توجه به وزن مخصوص آن برای جلوگیری از ریزش و رانش‌های ناخواسته حیاتی است.
• برآورد ظرفیت باربری خاک: تعیین وزن مخصوص ذرات خاک به مهندسان اجازه می‌دهد که ظرفیت باربری خاک را تخمین زده و طرح‌های مقاوم‌تری برای پیاده‌سازی سازه‌های مختلف ارائه دهند.

7. مزایا و معایب پیکنومتر خاک:

• مزایا:
  • دقت بالا در تعیین وزن مخصوص خاک
  • قابلیت استفاده برای طیف گسترده‌ای از خاک‌ها
  • سهولت انجام آزمایش و تکرارپذیری بالا
• معایب:
  • حساسیت به دما و وجود حباب‌های هوا که می‌تواند باعث خطا شود.
  • نیاز به ترازو و ابزارهای دقیق که ممکن است در هر آزمایشگاهی موجود نباشند.

نتیجه‌گیری:

پیکنومتر خاک ابزاری کارآمد و ضروری برای مهندسان ژئوتکنیک و متخصصان خاک است که به آن‌ها در تعیین ویژگی‌های کلیدی خاک کمک می‌کند. با استفاده از نتایج حاصل از این آزمایش، می‌توان تحلیل‌های دقیقی از رفتار خاک در شرایط مختلف انجام داد و طراحی‌های مقاوم‌تری برای پروژه‌های عمرانی ارائه کرد.
