آزمایش صفحه بارگذاری ۳۰ تن (Plate Load Test) یکی از آزمایش‌های مهم صحرایی در مهندسی ژئوتکنیک است که برای ارزیابی ظرفیت باربری و نشست خاک بستر انجام می‌شود. این آزمایش با استفاده از صفحه‌ای فولادی که بر روی سطح خاک یا سنگ قرار می‌گیرد و بارگذاری تدریجی، رفتار خاک را تحت فشارهای بالا شبیه‌سازی و تحلیل می‌کند. تجهیزات کامل آزمایش صفحه بارگذاری ۳۰ تن به‌گونه‌ای طراحی شده‌اند که فشارهای وارده را به‌طور یکنواخت توزیع و اندازه‌گیری کنند و داده‌های دقیقی از رفتار خاک ارائه دهند.

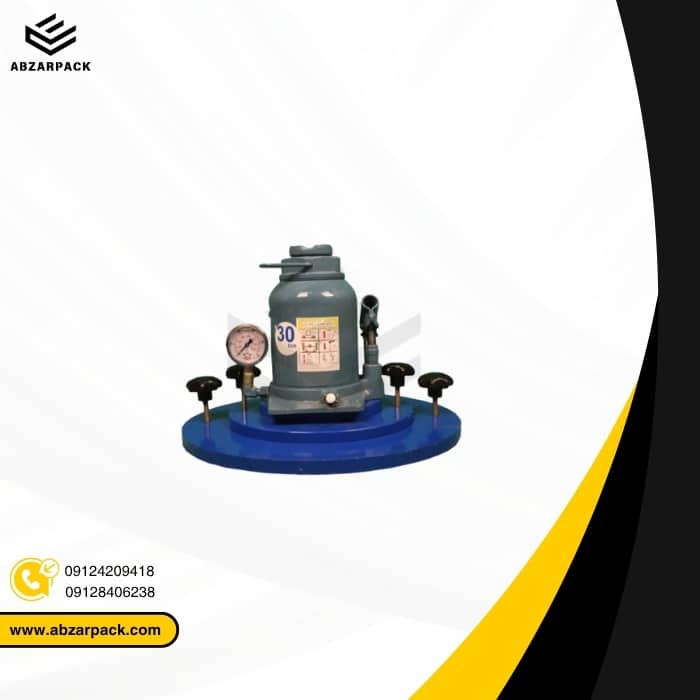

اجزای اصلی تجهیزات آزمایش صفحه بارگذاری ۳۰ تن
۱. صفحه فولادی: صفحه بارگذاری اصلی‌ترین جزء این آزمایش است. صفحه‌ای با ابعاد معمولاً دایره‌ای و از جنس فولاد سخت با قطرهای مختلف (معمولاً ۳۰ تا ۷۵ سانتی‌متر)، که بسته به شرایط آزمایش و نوع خاک انتخاب می‌شود. این صفحه باید دارای سطحی صاف و صیقلی باشد تا بار را به‌طور یکنواخت به خاک منتقل کند و رفتار واقعی خاک را تحت بارگذاری نشان دهد.
۲. جک هیدرولیکی: برای اعمال بار به صفحه فولادی از جک هیدرولیکی قدرتمندی با ظرفیت ۳۰ تن استفاده می‌شود. جک هیدرولیکی بار را به‌صورت تدریجی و با کنترل دقیق به صفحه منتقل می‌کند و به اپراتور اجازه می‌دهد که بارگذاری را به‌صورت یکنواخت و مرحله‌ای تنظیم کند. این جک‌ها معمولاً دارای پایه‌های مستحکم و سیستم فشارسنج هیدرولیکی هستند که دقت بالایی را در اعمال نیرو فراهم می‌کند.
۳. سیستم اندازه‌گیری نشست (Deformation Measuring System): این سیستم شامل یک یا چند ساعت‌اندیکاتور (Dial Gauge) یا حسگر دیجیتال حساس است که برای اندازه‌گیری نشست صفحه در هر مرحله از بارگذاری به‌کار می‌رود. اندیکاتورها بر روی میله‌های پایدار نصب می‌شوند و تغییرات ارتفاع صفحه را با دقت بالا ثبت می‌کنند. این داده‌ها، میزان تغییر شکل و نشست خاک را تحت بارگذاری مشخص ارائه می‌دهند و رفتار الاستوپلاستیک خاک را نشان می‌دهند.
۴. باربست (Reaction Frame): باربست یا قاب واکنشی برای نگهداری جک هیدرولیکی و اعمال فشار به صفحه بارگذاری به‌کار می‌رود. این قاب معمولاً به‌شکل چارچوب فلزی و بسیار مستحکم طراحی شده است و به گونه‌ای نصب می‌شود که بتواند نیروی ۳۰ تن را به‌طور پایدار و بدون تغییرات ناخواسته به صفحه منتقل کند. باربست باید به گونه‌ای باشد که هیچ گونه ناپایداری یا لغزش در طی آزمایش ایجاد نشود.
۵. سیستم ثبت و نمایش داده‌ها: در دستگاه‌های پیشرفته، داده‌های نشست و بارگذاری به‌صورت دیجیتال توسط حسگرها ثبت می‌شوند و به یک نمایشگر یا دیتالاگر متصل می‌شوند. این سیستم ثبت داده‌ها به مهندسین اجازه می‌دهد تا در هر مرحله از آزمایش، تغییرات نشست و فشار وارده را به‌طور دقیق مشاهده و تحلیل کنند و از داده‌های دقیق برای ارزیابی ظرفیت باربری و پیش‌بینی نشست استفاده کنند.
مراحل اجرای آزمایش
در آزمایش صفحه بارگذاری ۳۰ تن، ابتدا صفحه فولادی بر روی بستر خاک قرار می‌گیرد و جک هیدرولیکی به باربست متصل می‌شود. سپس بار به‌صورت تدریجی و مرحله‌به‌مرحله افزایش می‌یابد و در هر مرحله نشست ثبت می‌شود. آزمایش تا زمانی ادامه می‌یابد که نشست به حد پایداری برسد یا تا هنگامی که به میزان بار موردنظر (۳۰ تن) دست یابیم. با ثبت دقیق نشست و بار در هر مرحله، نمودار بار-نشست تهیه می‌شود که اطلاعات مهمی در مورد مقاومت خاک و رفتار آن در برابر بارگذاری‌های طولانی‌مدت ارائه می‌دهد.
نتیجه‌گیری
تجهیزات کامل آزمایش صفحه بارگذاری ۳۰ تن با ارائه داده‌های دقیق و مستند، به مهندسان ژئوتکنیک کمک می‌کنند تا ظرفیت باربری خاک را در شرایط واقعی بستر ارزیابی کنند. نتایج این آزمایش برای طراحی و تحلیل سازه‌های زیرسطحی و پی‌ها کاربرد فراوانی دارد و درک کاملی از رفتار خاک در برابر بارهای استاتیکی سنگین به‌دست می‌دهد.
