توضیحات

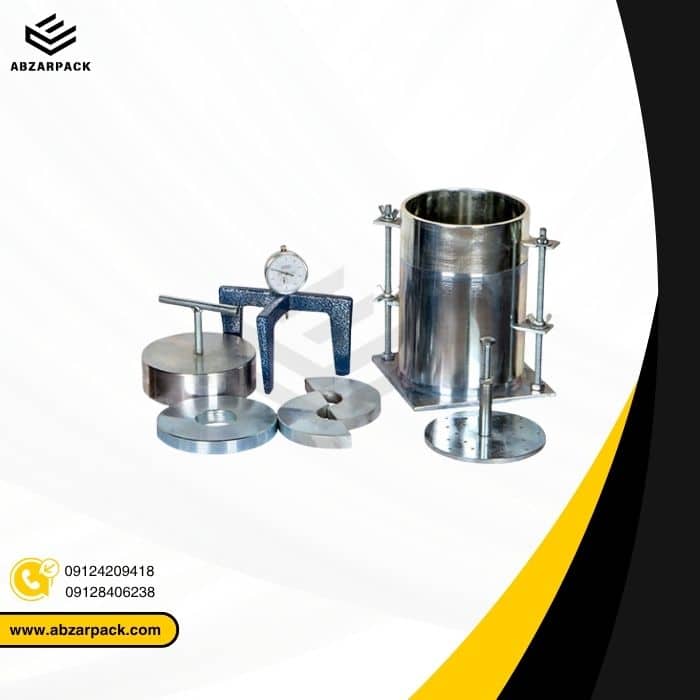

دستگاه سی‌بی‌آر دستی به مجموعه‌ای از لوازم نیاز دارد که هر یک نقش خاصی در انجام آزمایش و افزایش دقت نتایج ایفا می‌کنند. در ادامه به معرفی و توضیح هر یک از این لوازم می‌پردازیم:
۱. صفحه مشبک
صفحه مشبک یک عنصر کلیدی در دستگاه سی‌بی‌آر است که معمولاً از جنس فلز ساخته می‌شود. این صفحه دارای سوراخ‌هایی است که به هدف توزیع یکنواخت بار روی نمونه خاک کمک می‌کند. استفاده از این صفحه مانع از ایجاد نقاط فشار غیر یکنواخت شده و دقت اندازه‌گیری را افزایش می‌دهد. همچنین، صفحه مشبک موجب کاهش تأثیرات جانبی ناشی از وزن دستگاه بر روی نتایج آزمایش می‌شود.
۲. صفحه پرکن
صفحه پرکن، که معمولاً بالای نمونه خاک قرار می‌گیرد، به منظور تثبیت و یکدست کردن سطح خاک طراحی شده است. این صفحه باعث می‌شود که بار به صورت یکنواخت بر روی خاک توزیع شود و از بروز ناهمواری‌ها و نقاط ضعف در زمان آزمایش جلوگیری کند. استفاده از صفحه پرکن از اهمیت ویژه‌ای برخوردار است زیرا دقت و صحت نتایج را تضمین می‌کند.
۳. وزنه ۷.۵ کیلوگرمی
وزنه ۷.۵ کیلوگرمی، که به عنوان بار استاندارد در آزمایش سی‌بی‌آر استفاده می‌شود، نقش اساسی در اعمال فشار به نمونه خاک دارد. این وزنه به طور خاص برای ارزیابی ظرفیت باربری خاک طراحی شده و با وارد کردن فشار مشخص، امکان اندازه‌گیری دقیق عمق نفوذ پیستون را فراهم می‌آورد. انتخاب وزن صحیح برای آزمایش از اهمیت بالایی برخوردار است، زیرا تأثیر مستقیمی بر روی نتایج خواهد داشت.
۴. نیمه وزنه
نیمه وزنه به عنوان یک گزینه اضافی برای تنظیم دقیق بار مورد نیاز در آزمایش‌ها عمل می‌کند. این ابزار به مهندسان امکان می‌دهد تا وزن کلی را به دقت تنظیم کنند و بار مناسبی را بر روی نمونه خاک اعمال کنند. استفاده از نیمه وزنه به ویژه در شرایط خاص، مانند خاک‌های ضعیف یا ناپایدار، بسیار مؤثر است.
۵. لبه برش
لبه برش یک ابزار حیاتی در دستگاه سی‌بی‌آر است که برای تعیین مقاومت خاک در برابر برش و نفوذ طراحی شده است. این لبه به طور خاص برای ایجاد یک سطح نفوذ دقیق و یکنواخت استفاده می‌شود. با استفاده از لبه برش، مهندسان می‌توانند دقت بیشتری در اندازه‌گیری‌ها داشته باشند و اطلاعات مفیدی در مورد ویژگی‌های مکانیکی خاک به دست آورند.
۶. سه‌پایه تورم
سه‌پایه تورم به منظور تثبیت و نگهداری دستگاه در هنگام آزمایش مورد استفاده قرار می‌گیرد. این ابزار به دستگاه اجازه می‌دهد تا در یک موقعیت ثابت و مناسب قرار گیرد و از حرکت یا تغییر موقعیت جلوگیری کند. همچنین، سه‌پایه کمک می‌کند تا بار به طور یکنواخت به خاک وارد شود و نتایج آزمایش دقیق‌تر باشد.
۷. ساعت یک صدم
ساعت یک صدم (یا کرنومتر) برای اندازه‌گیری دقیق زمان و ثبت نتایج آزمایش‌ها به کار می‌رود. این ابزار به مهندسان کمک می‌کند تا زمان نفوذ پیستون را به دقت ثبت کنند و از این طریق، داده‌های دقیق‌تری در مورد ویژگی‌های خاک به دست آورند. دقت در زمان‌سنجی یکی از عوامل کلیدی در ارزیابی صحیح مقاومت خاک به شمار می‌آید.
نتیجه‌گیری
مجموعه لوازم دستگاه سی‌بی‌آر، هر یک به نوبه خود در ارائه نتایج دقیق و قابل اعتماد برای ارزیابی ظرفیت باربری خاک نقش دارند. استفاده صحیح و مناسب از این ابزارها، باعث بهبود کیفیت آزمایش و ارائه اطلاعات مفید برای تصمیم‌گیری‌های مهندسی می‌شود
