توضیحات

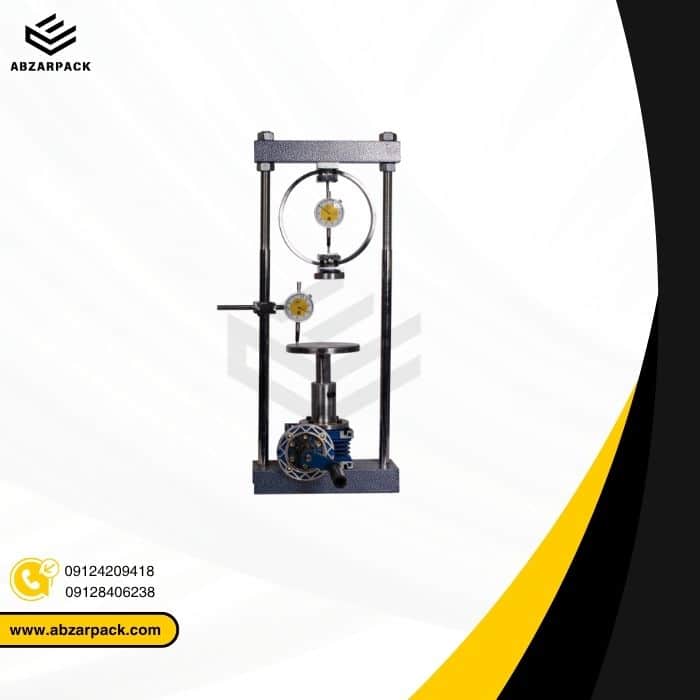

دستگاه تک‌محوری خاک دستی، یکی از ابزارهای اصلی در آزمایش‌های مکانیک خاک است که به منظور تعیین مقاومت برشی خاک‌ها در برابر نیروهای فشاری محوری به کار می‌رود. این دستگاه امکان بررسی ویژگی‌های خاک، به ویژه مقاومت آن در حالت بدون محصوریت را فراهم می‌کند. دستگاه تک‌محوری دستی با اندازه‌گیری مقاومت خاک در شرایط کنترل شده، داده‌هایی ارائه می‌دهد که در طراحی سازه‌های عمرانی، پی‌سازی، و ارزیابی پایداری شیب‌ها و دیواره‌ها کاربرد دارند.
ساختار و اجزای دستگاه تک‌محوری خاک دستی
دستگاه تک‌محوری خاک دستی به‌گونه‌ای طراحی شده که امکان اعمال نیروی فشاری به نمونه خاک را در یک جهت (محور عمودی) فراهم کند. اجزای اصلی این دستگاه شامل موارد زیر است:
1. پایه و قاب دستگاه: پایه‌ای فلزی که استحکام و ثبات دستگاه را فراهم می‌کند و از حرکت اضافی در هنگام اعمال نیرو جلوگیری می‌کند.
2. پیستون یا جک دستی: این بخش، نیروی فشاری را به نمونه خاک اعمال می‌کند. دستگاه دستی با جک پیچی یا هیدرولیک کار می‌کند که کاربر می‌تواند با دست نیروی مورد نظر را به صورت تدریجی اعمال کند.
3. صفحات فشار: دو صفحه فلزی که در بالا و پایین نمونه قرار می‌گیرند و نیروی فشاری را به طور یکنواخت به سطح نمونه منتقل می‌کنند.
4. ابزار اندازه‌گیری تغییر شکل: این ابزارها شامل گیج‌های تغییر شکل یا سنسورهایی هستند که تغییرات ارتفاع و عرض نمونه را در حین آزمایش اندازه‌گیری می‌کنند تا میزان کرنش را ثبت کنند.
5. استوانه نگهدارنده نمونه: نگهدارنده‌ای است که نمونه استوانه‌ای خاک در آن قرار می‌گیرد تا در حین اعمال نیرو ثابت و پایدار باقی بماند.
نحوه کارکرد دستگاه تک‌محوری خاک دستی
1. آماده‌سازی نمونه: ابتدا نمونه خاک به شکل استوانه‌ای آماده شده و در ابعاد استاندارد (معمولاً با قطر ۳۸ میلی‌متر و ارتفاع دو برابر قطر) قرار می‌گیرد. نمونه نباید ترک یا تخلخل غیرعادی داشته باشد و باید سطح آن کاملاً صاف و هموار باشد.
2. قرار دادن نمونه در دستگاه: نمونه خاک درون استوانه نگهدارنده و بین صفحات فشار قرار می‌گیرد.
3. اعمال نیروی فشاری: کاربر با استفاده از جک دستی یا پیستون، نیروی فشاری را به نمونه وارد می‌کند. این نیرو به صورت یکنواخت افزایش می‌یابد تا جایی که نمونه به حداکثر مقاومت خود برسد و در نهایت گسیخته شود.
4. اندازه‌گیری تغییر شکل و مقاومت: در طول آزمایش، دستگاه تغییرات شکل نمونه را به‌طور مداوم ثبت می‌کند. پس از اتمام آزمایش، داده‌ها جمع‌آوری و تحلیل می‌شوند تا مقاومت تک‌محوری و کرنش نمونه تعیین شود.
کاربردهای دستگاه تک‌محوری خاک دستی
1. بررسی مقاومت برشی خاک: این دستگاه امکان اندازه‌گیری مقاومت برشی خاک را در شرایط بدون محصوریت فراهم می‌کند و برای خاک‌های ریزدانه مناسب است.
2. ارزیابی پایداری شیب‌ها و دیوارها: نتایج به‌دست‌آمده از آزمایش‌های تک‌محوری به مهندسان کمک می‌کند تا پایداری سازه‌های خاکی را در پروژه‌های عمرانی و راهسازی ارزیابی کنند.
3. طراحی پی و فونداسیون: این آزمایش در تعیین ظرفیت باربری خاک نقش مهمی دارد و برای طراحی پی‌های عمیق و سطحی به کار می‌رود.
نتیجه‌گیری
دستگاه تک‌محوری خاک دستی، ابزاری کارآمد و ساده برای تعیین مقاومت برشی خاک در آزمایشگاه‌های مکانیک خاک و مهندسی ژئوتکنیک است. این دستگاه، داده‌های ارزشمندی از ویژگی‌های مقاومتی خاک به مهندسان ارائه می‌دهد که در تحلیل پایداری، طراحی پی‌ها و ارزیابی شرایط سازه‌های خاکی نقش حیاتی دارد
