توضیحات

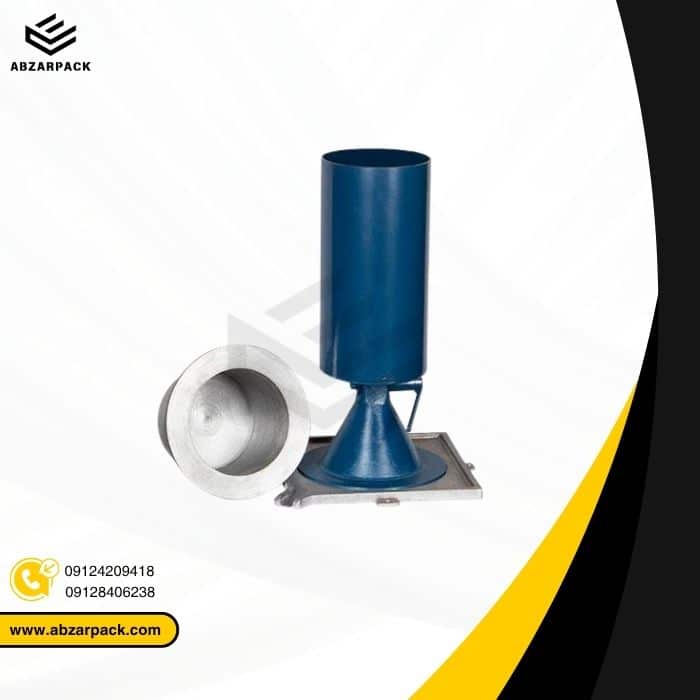

دستگاه سندباتل (Sand Cone Apparatus) یک ابزار مهم و متداول در مهندسی ژئوتکنیک و کنترل کیفیت خاک است که برای تعیین تراکم نسبی خاک در محل (Field Density Test) استفاده می‌شود. این روش عمدتاً به‌منظور اطمینان از اجرای صحیح عملیات تراکم خاک در پروژه‌های راه‌سازی، پی‌سازی و سازه‌های خاکی به کار می‌رود. سندباتل 4 اینچ به دلیل دقت بالا و سهولت حمل، یکی از پرکاربردترین تجهیزات در این زمینه محسوب می‌شود.
اجزای اصلی دستگاه سندباتل 4 اینچ
قیف فلزی مخروطی‌شکل: این بخش برای انتقال ماسه به داخل حفره خاک استفاده می‌شود. طراحی قیف به‌گونه‌ای است که جریان ماسه بدون انسداد انجام شده و از خطای آزمایش جلوگیری شود.
بطری یا تانک ماسه: این بطری شفاف معمولاً از پلاستیک مقاوم ساخته شده و برای نگهداری ماسه استاندارد استفاده می‌شود. ظرفیت این بطری‌ها معمولاً برای انجام چندین آزمایش متوالی کافی است.
صفحه پایه (Base Plate): صفحه‌ای دایره‌ای شکل با مرکز باز که برای ایجاد سطحی صاف و یکنواخت در اطراف حفره خاک استفاده می‌شود. این صفحه باعث می‌شود ماسه به طور یکنواخت وارد حفره شود.
ماسه استاندارد: ماسه مورد استفاده در سندباتل دارای دانه‌بندی مشخص و عاری از رطوبت است تا آزمایش با بیشترین دقت ممکن انجام شود.
روش کار با دستگاه سندباتل 4 اینچ
ایجاد حفره در خاک:
با استفاده از ابزار حفاری کوچک، حفره‌ای در خاک ایجاد می‌شود که عمق و قطر آن متناسب با آزمایش مورد نظر است. خاک خارج‌شده به دقت جمع‌آوری و وزن می‌شود.
قرار دادن صفحه پایه:
صفحه پایه بر روی دهانه حفره قرار می‌گیرد تا ماسه به طور کنترل‌شده وارد حفره شود.
کالیبراسیون دستگاه:
قبل از آزمایش، دستگاه باید برای تعیین وزن ماسه‌ای که از قیف خارج می‌شود (در شرایط استاندارد)، کالیبره شود. این مرحله برای کاهش خطای ناشی از مقاومت ماسه هنگام عبور از قیف اهمیت زیادی دارد.
پر کردن حفره:
بطری پر از ماسه استاندارد به قیف متصل شده و ماسه با باز کردن شیر قیف به حفره منتقل می‌شود. ماسه در ابتدا حفره را پر کرده و سپس فضای باقی‌مانده در قیف و صفحه پایه را پر می‌کند.
محاسبه تراکم خاک:
با استفاده از وزن ماسه مصرفی برای پر کردن حفره و دانسیته ماسه استاندارد، حجم حفره محاسبه می‌شود. سپس وزن خاک خارج‌شده از حفره تقسیم بر این حجم، دانسیته خاک را به دست می‌دهد.
مزایای سندباتل 4 اینچ
دقت بالا: طراحی دستگاه و استفاده از ماسه استاندارد باعث کاهش خطاهای آزمایشگاهی می‌شود.
سادگی و سرعت اجرا: این دستگاه برای انجام آزمایش‌های میدانی ایده‌آل است و نیاز به تجهیزات پیچیده ندارد.
قابلیت حمل آسان: به دلیل ابعاد و وزن مناسب، دستگاه به راحتی در پروژه‌های مختلف قابل استفاده است.
استاندارد بودن نتایج: روش سندباتل مطابق با استانداردهای بین‌المللی مانند ASTM D1556 و AASHTO T191 است.
نکات مهم در استفاده از سندباتل
انتخاب ماسه استاندارد: ماسه باید دارای دانه‌بندی یکنواخت و عاری از مواد آلی و رطوبت باشد.
کالیبراسیون مداوم: هر بار قبل از انجام آزمایش، دستگاه باید کالیبره شود.
دقت در وزن‌کشی: وزن خاک استخراج‌شده و ماسه مصرفی باید با ترازوهای دقیق اندازه‌گیری شود.
آماده‌سازی سطح خاک: سطح خاک باید کاملاً صاف و یکنواخت باشد تا ماسه به‌درستی در حفره توزیع شود.
دستگاه سندباتل 4 اینچ، با توجه به سادگی، قابلیت حمل، و دقت بالا، یکی از ابزارهای ضروری در ارزیابی تراکم خاک به شمار می‌رود و استفاده صحیح از آن، تضمین‌کننده نتایج قابل اعتماد در پروژه‌های عمرانی است.
