دستگاه تعیین مدول الاستیسیته بتن

وسایل تعیین مدول الاستیسیته بتن مجموعه‌ای کامل و دقیق هستند که برای اندازه‌گیری تغییر شکل بتن تحت بار فشاری طراحی شده‌اند. این تجهیزات شامل جک بارگذاری با کنترل دقیق، اکستنسومتر برای اندازه‌گیری تغییر طول، صفحات نگهدارنده و نمونه‌های استوانه‌ای استاندارد می‌شوند و مطابق با استانداردهای بین‌المللی عمل می‌کنند. این مجموعه به مهندسان ژئوتکنیک و سازه امکان می‌دهد تا مدول الاستیسیته بتن را، که نشان‌دهنده‌ی سختی و رفتار بتن در برابر بارگذاری است، با دقت بالا ارزیابی کنند. نتایج این آزمایش به تحلیل دقیق رفتار بتن و بهینه‌سازی طراحی سازه‌های بتنی کمک می‌کند و مقاومت و ایمنی آن‌ها را تضمین می‌کند.

کد محصول: وجود ندارد

ویژگی‌های محصول

این محصول هیچ ویژگی ندارد

امتیاز کاربران

بدون دیدگاه

محصول در دسترس و آماده خرید است.

3,500,000 تومان

توضیحات

وسایل تعیین مدول الاستیسیته بتن مجموعه‌ای از تجهیزات دقیق هستند که به‌منظور ارزیابی رفتار الاستیک بتن و اندازه‌گیری مدول الاستیسیته آن در پروژه‌های ژئوتکنیکی و سازه‌ای استفاده می‌شوند. این مدول، که به عنوان مدول یانگ نیز شناخته می‌شود، معیاری برای سنجش سختی و تغییر شکل‌پذیری بتن در برابر نیروهای فشاری است و از اهمیت ویژه‌ای در طراحی و تحلیل سازه‌های بتنی برخوردار است. مدول الاستیسیته بتن، در واقع، نشان‌دهنده‌ی توانایی بتن در بازیابی شکل اولیه خود پس از حذف بار است و مستقیماً بر مقاومت و دوام سازه تأثیر می‌گذارد. وسایل استاندارد این آزمایش طبق دستورالعمل‌های ASTM C469 و EN 12390-13 طراحی شده‌اند تا نتایج دقیق و تکرارپذیری را برای ارزیابی مدول الاستیسیته بتن فراهم آورند.
اجزای اصلی وسایل تعیین مدول الاستیسیته بتن

۱. جک بارگذاری: جک بارگذاری یکی از مهم‌ترین اجزای این آزمایش است که نیرو را به‌صورت یکنواخت و تدریجی به نمونه بتن اعمال می‌کند. این جک دارای سیستم کنترل دقیق بار است که با اعمال بارهای فشاری پیوسته و پایدار، از ایجاد خطا در اندازه‌گیری‌ها جلوگیری می‌کند. جک باید بتواند نیرو را به‌صورت محوری و بدون انحراف به نمونه وارد کند تا دقت نتایج آزمایش تضمین شود.

۲. نمونه‌های استوانه‌ای استاندارد: نمونه‌های استوانه‌ای، معمولاً با ابعاد ۱۵ در ۳۰ سانتی‌متر یا ۱۰ در ۲۰ سانتی‌متر، از بتن ساخته شده و به عنوان استانداردهای رایج در این آزمایش به‌کار می‌روند. این نمونه‌ها باید با دقت بالا آماده شوند و از سطح صاف و موازی برخوردار باشند تا نیروی وارده به‌طور یکنواخت در سطح آن‌ها پخش شود.

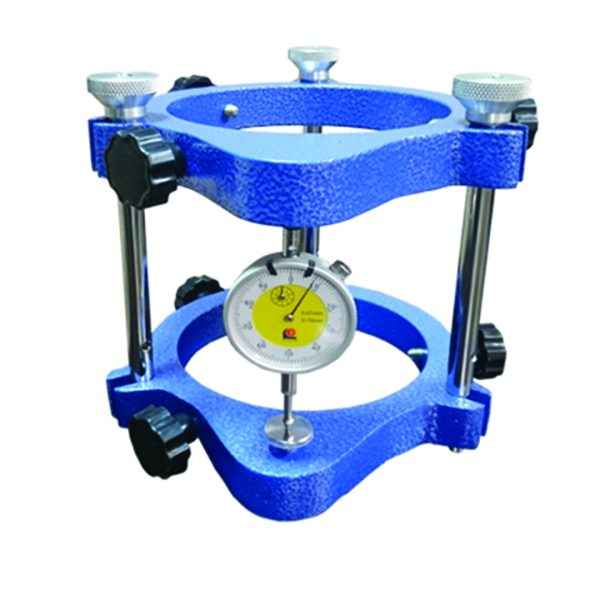

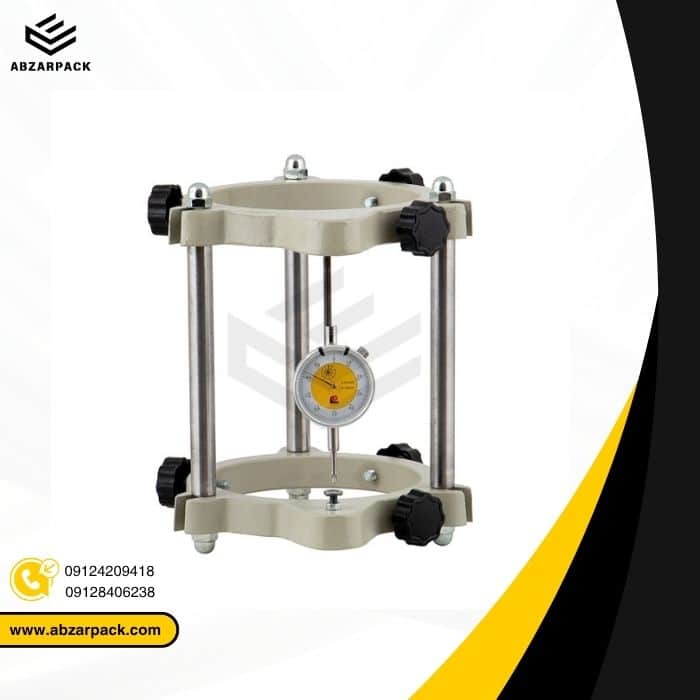

۳. اکستنسومتر یا وسیله اندازه‌گیری تغییر شکل: این وسیله، که به صورت گیج‌های قابل اتصال به نمونه‌های بتنی است، برای ثبت تغییر شکل نمونه‌ها تحت بارگذاری به‌کار می‌رود. اکستنسومتر به کمک حسگرهای دقیق، تغییر طول نمونه را در اثر نیروی فشاری اعمالی اندازه‌گیری می‌کند و اطلاعات لازم برای محاسبه‌ی مدول الاستیسیته را فراهم می‌آورد. این گیج‌ها باید به‌گونه‌ای طراحی شوند که از انحراف و تأثیر خطا در اندازه‌گیری‌ها جلوگیری کنند.

۴. صفحات نگهدارنده و فیکسچرها: صفحات نگهدارنده و فیکسچرها نمونه را به‌طور دقیق در موقعیت خود نگه می‌دارند و از حرکت یا لغزش آن در حین آزمایش جلوگیری می‌کنند. این صفحات باید از جنس فولاد سخت و با ضخامت مناسب باشند تا دقت بارگذاری و پایداری نمونه تضمین شود.
نحوه انجام آزمایش تعیین مدول الاستیسیته

در این آزمایش، ابتدا نمونه استوانه‌ای بتن در دستگاه بارگذاری قرار می‌گیرد و با فیکسچرهای مناسب به‌صورت کاملاً محکم در محل خود تثبیت می‌شود. سپس جک بارگذاری به‌آرامی و به‌صورت تدریجی نیروی فشاری را به نمونه وارد می‌کند و تغییر شکل ناشی از این نیرو به‌وسیله‌ی اکستنسومتر یا گیج تغییر شکل ثبت می‌شود. این فرآیند در چند مرحله، شامل بارگذاری و تخلیه بار، تکرار می‌شود تا رفتار الاستیک و غیرالاستیک نمونه به‌طور دقیق تحلیل شود. از طریق این داده‌ها، مدول الاستیسیته بتن محاسبه و ارزیابی می‌شود.
اهمیت و کاربرد تعیین مدول الاستیسیته بتن

تعیین مدول الاستیسیته بتن از آن جهت اهمیت دارد که این پارامتر تأثیر مستقیمی بر تحلیل رفتار سازه‌های بتنی تحت بارگذاری‌های مختلف دارد. با مشخص شدن میزان مدول الاستیسیته، مهندسان می‌توانند به درک دقیق‌تری از سختی و قابلیت انعطاف بتن در پروژه‌های خود برسند. همچنین، این آزمایش به تشخیص تغییر شکل‌ها و خزش بتن در زمان کمک کرده و اطلاعات حیاتی برای طراحی و ساخت سازه‌های مقاوم و ایمن فراهم می‌آورد. استفاده از وسایل استاندارد و دقیق در این آزمایش به اطمینان از دقت نتایج و پایداری سازه‌ها در برابر بارهای دینامیکی و استاتیکی کمک شایانی می‌کند.
